Montage
36

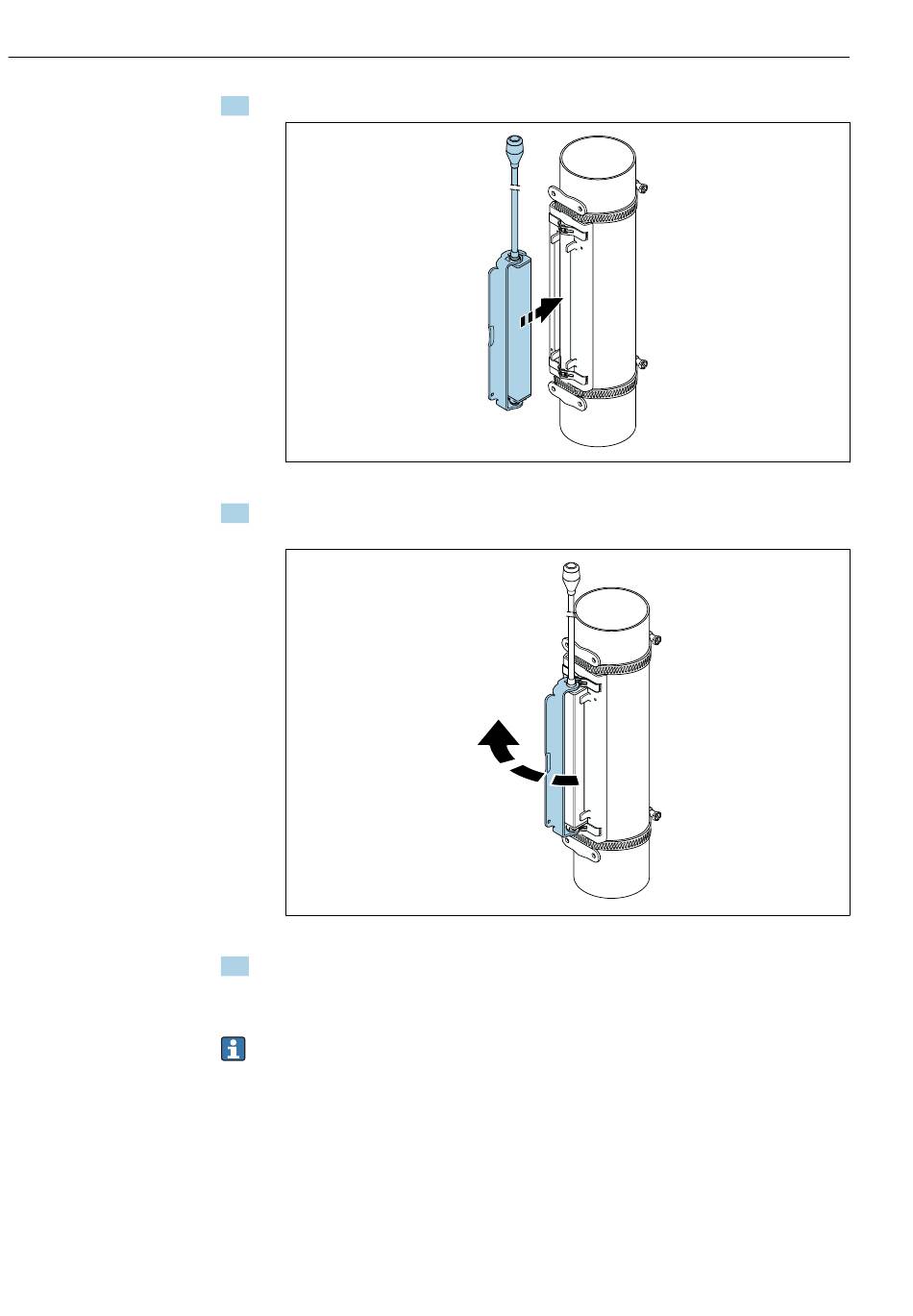

3. Messaufnehmergehäuse auf der Sensorhalterung positionieren.

 24 Messaufnehmergehäuse positionieren.
4. Messaufnehmergehäuse durch Einrasten des Bügels auf der Sensorhalterung befesti-
gen.

 25 Messaufnehmergehäuse befestigen.
5. Sensorkabel mit Adapterkabel verbinden.
 Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Ver-
bindungskabel mit dem Messumformer verbunden werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Mess-
rohroberfläche sauber und frei von losem Lack und Rost sein.
• Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/
Mutter oder einer Plombe (nicht im Lieferumfang enthalten) gesichert werden.
• Der Bügel kann nur durch mit einem Hilfswerkzeug (z. B. Schraubendreher) gelöst
werden.
Proline Prosonic Flow W 400 Modbus RS485
A0043377
A0043378
