Montage
30
VORSICHT
L
Beschädigung der Kunststoff-, Kupfer- oder Glasrohre durch zu starkes festziehen der
Muttern der U-Schrauben!
Bei Kunststoff-, Kupfer- oder Glasrohren wird die Verwendung einer metallischen
Halbschale (auf der Gegenseite des Messaufnehmers) empfohlen.
Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohr-
oberfläche sauber und frei von losem Lack und Rost sein.
Sensorhalterung mit Spannbändern (kleine Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 15...65 (½...2½")
• Montage auf Rohrleitungen DN > 32 (1¼")
Vorgehensweise:
1. Messaufnehmer von Sensorhalterung trennen.
2. Sensorhalterung auf Messrohr positionieren.
3. Spannbänder verdrehungsfrei um Sensorhalterung und Messrohr legen.

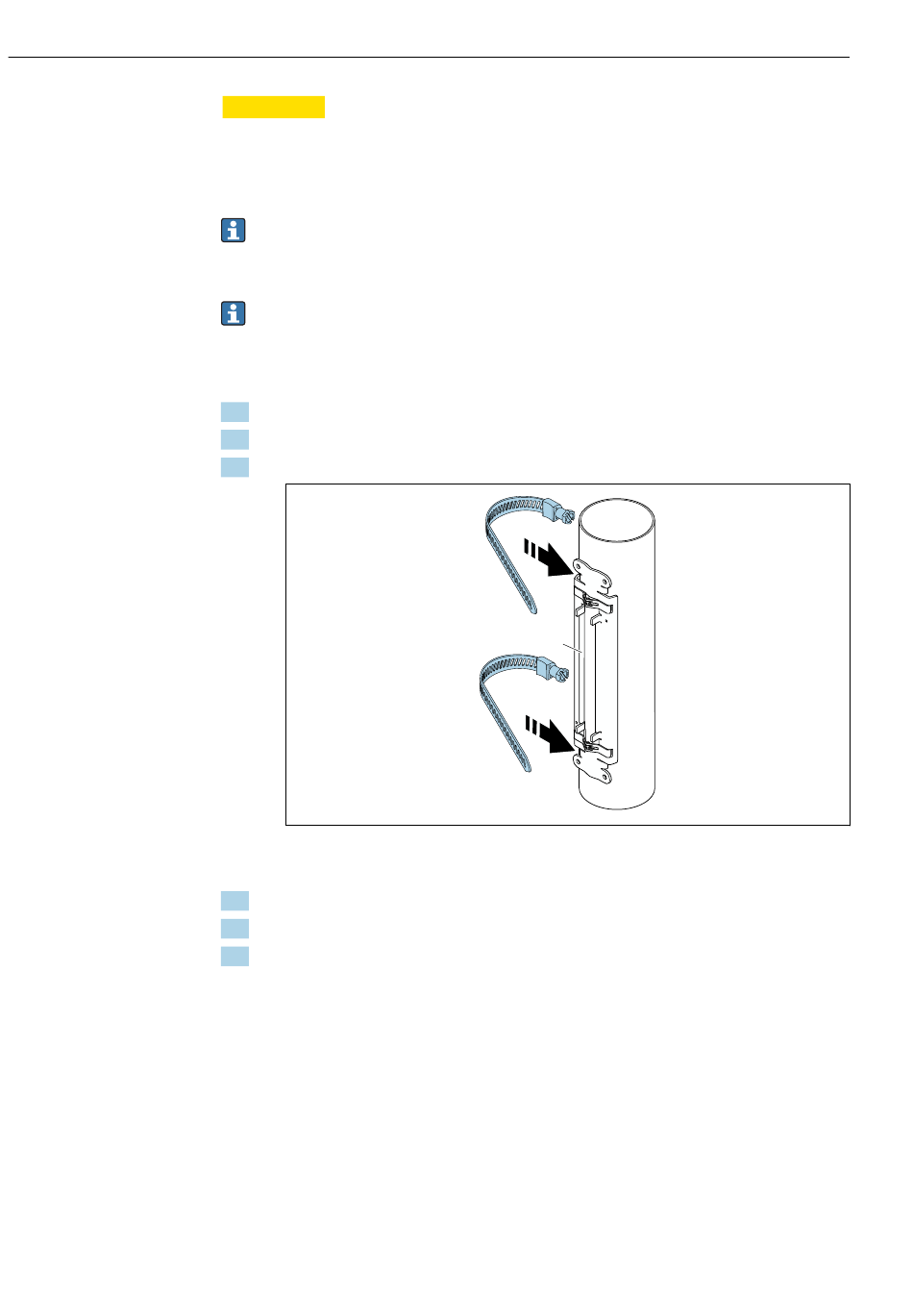

 17
Sensorhalterung positionieren und Spannbänder anbringen.
1
Sensorhalterung
4. Spannbänder durch Spannbandverschlüsse führen.
5. Spannbänder von Hand möglichst fest spannen.
6. Sensorhalterung in gewünschte Position ausrichten.
Proline Prosonic Flow W 400 Modbus RS485
1
A0043371
Endress+Hauser
