7. Zugschraube einklappen und Spannbänder unverrückbar festziehen.


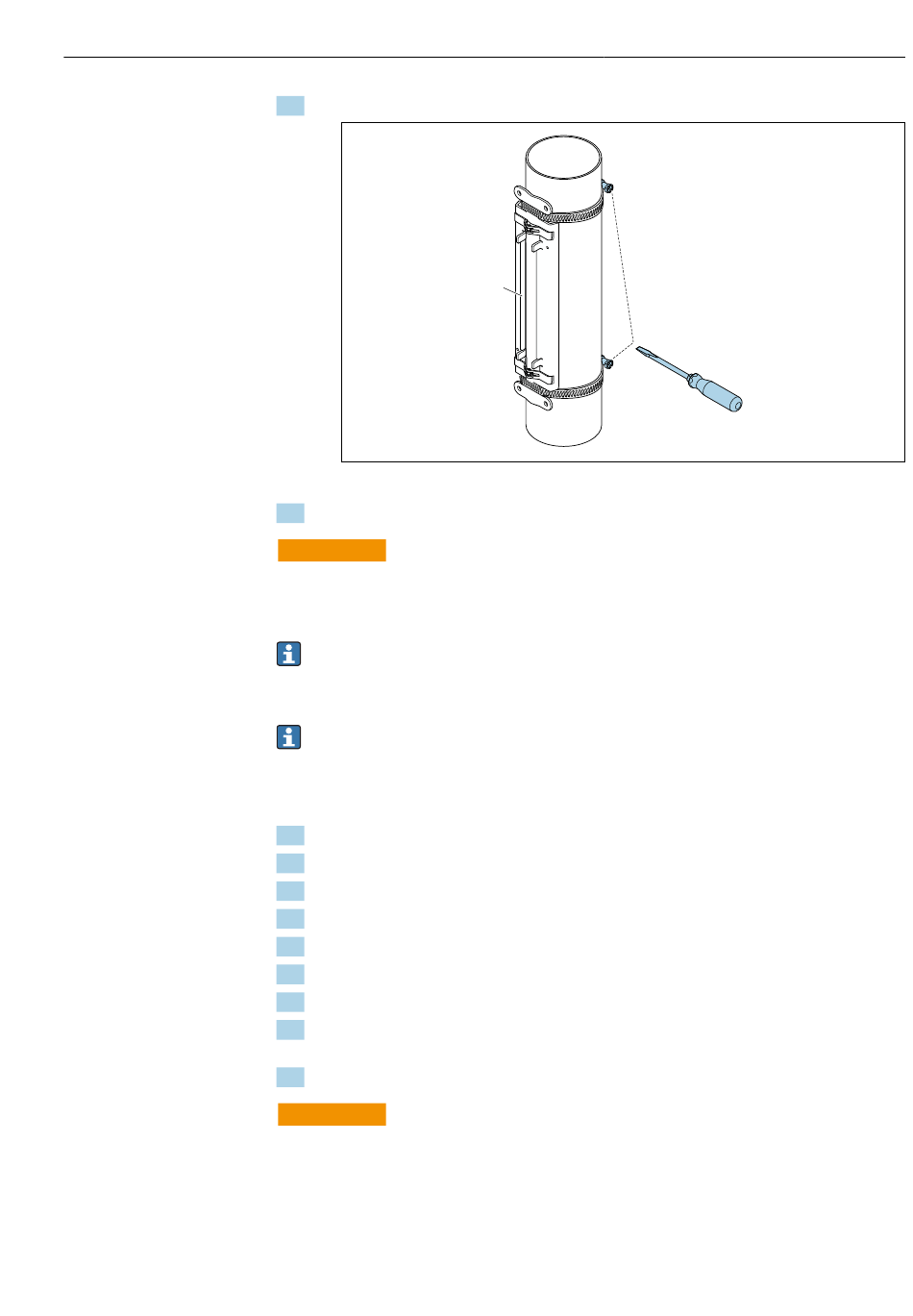

 18 Zugschrauben der Spannbänder festziehen.
8. Gegebenenfalls Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzung durch scharfe Kanten!
‣
Schnittstellen nach dem Kürzen der Spannbänder entgraten.
‣
Geeignete Schutzhandschuhe und Schutzbrille tragen.
Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohr-
oberfläche sauber und frei von losem Lack und Rost sein.
Sensorhalterung mit Spannbändern (mittlere Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN ≤ 600 (24")
Vorgehensweise:
1. Gewindebolzen über Spannband 1 schieben.
2. Spannband 1 verdrehungsfrei und möglichst senkrecht zur Messrohrachse legen.
3. Spannbandende 1 durch Spannbandverschluss führen.
4. Spannband 1 von Hand möglichst fest spannen.
5. Spannband 1 in gewünschte Position ausrichten.
6. Zugschraube einklappen und Spannband 1 unverrückbar festziehen.
7. Spannband 2: Vorgehen wie bei Spannband 1 (Schritte 1...6).
8. Spannband 2 für die Endmontage leicht festziehen. Spannband 2 muss für die end-
gültige Ausrichtung verschiebbar sein.
9. Gegebenenfalls Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzung durch scharfe Kanten!
‣
Schnittstellen nach dem Kürzen der Spannbänder entgraten.
‣
Geeignete Schutzhandschuhe und Schutzbrille tragen.
Montage
A0043372
