Proline Prosonic Flow W 400 Modbus RS485
Endress+Hauser
2. Koppelpad unter den Messaufnehmer kleben →  184. Alternativ die Kontatktflä-
chen des Messaufnehmers gleichmäßig mit Koppelgel (ca. 1 mm (0,04 in)) bestrei-
chen. Dabei von der Nut durch die Mitte bis zum gegenüberliegenden Rand gehen.


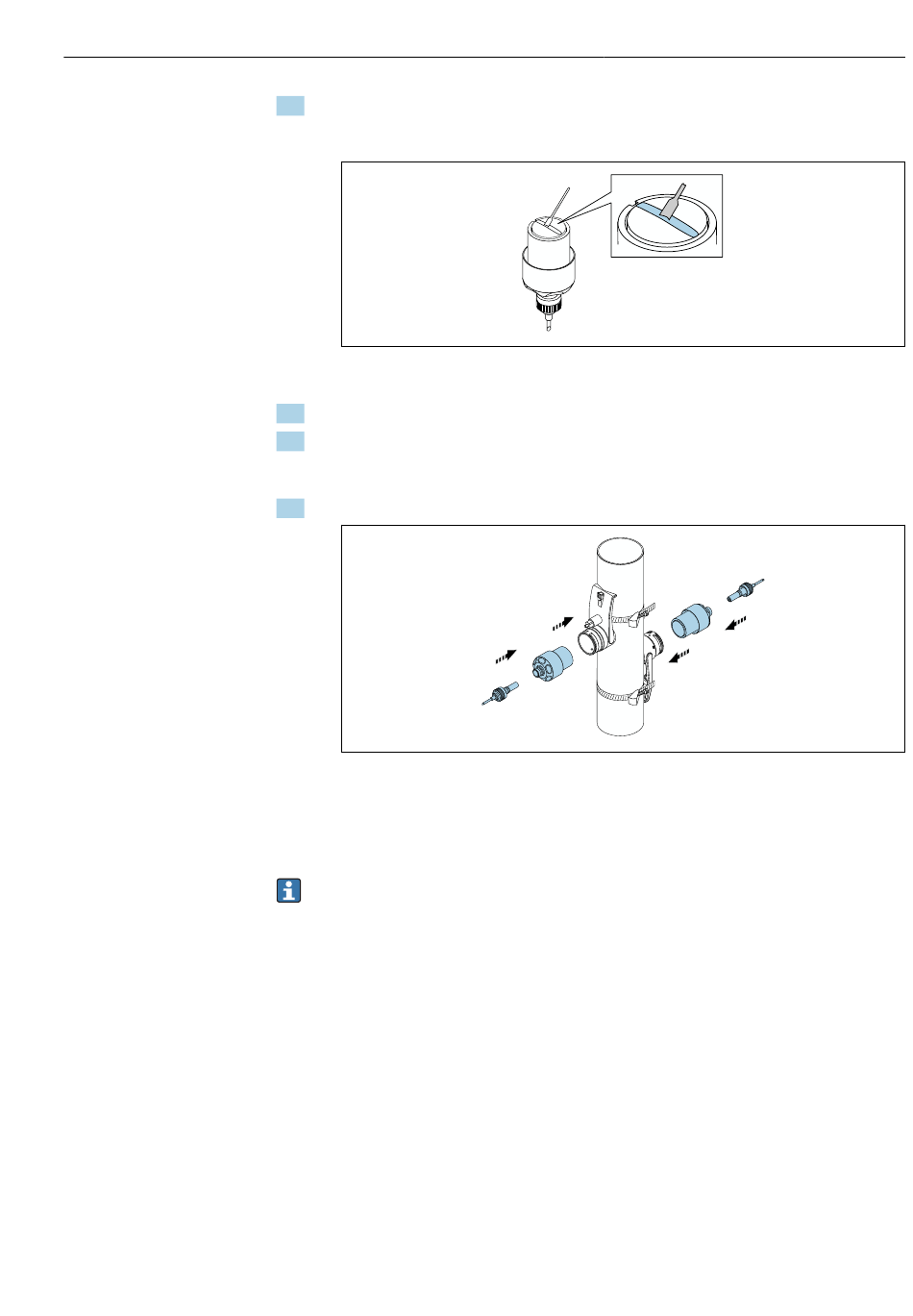

 30 Kontaktflächen des Messaufnehmers gleichmäßig mit Koppelgel bestreichen (wenn kein Kop-
pelpad).
3. Messaufnehmer in die Sensorhalterung einsetzen.
4. Messaufnehmerdeckel auf die Sensorhalterung drücken und drehen bis der Messauf-
nehmerdeckel hörbar einrastet und die Pfeilmarkierungen (▴ / ▾ "close") aufeinander
zeigen.
5. Sensorkabel bis zum Anschlag in den jeweiligen Messaufnehmer stecken.

 31 Messaufnehmer montieren und Sensorkabel anschließen.
Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Sen-
sorkabel mit dem Messumformer verbunden und die Fehlermeldung im Sensor-
check geprüft werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Mess-
rohroberfläche sauber und frei von losem Lack und Rost sein.
• Wenn der Sensor aus dem Messrohr entfernt wird, muss er gereinigt und neues
Koppelgel aufgetragen werden (wenn kein Koppelpad).
• Bei rauen Messrohroberflächen müssen die Zwischenräume innerhalb der rauen
Oberfläche mit ausreichend Koppelgel gefüllt werden, wenn die Verwendung des
Koppelpads nicht ausreicht (Prüfung der Einbauqualität).
Einbau für eine Messung über 2 Traversen
Voraussetzungen
• Einbauabstand ist bekannt
• Spannbänder sind vormontiert
Montage
A0043382
A0043383
