Proline Prosonic Flow W 400 Modbus RS485
D
2)
Durchflussstörungskompensation
Endress+Hauser
Die Messwerte beider Sensorsets werden gemittelt. Die Konfiguration der Messung erfolgt
nur einmal und wird für beide Messpfade übernommen.
Bei einer Messstellenerweiterung von Einpfad-Messung auf Zweipfad-Messung muss
ein baugleicher Sensor ausgewählt werden.
Zweipfad-Messung mit FlowDC
Bei der Zweipfad-Messung mit FlowDC wird der Durchfluss durch zwei Messungen an der
Messstelle erfasst.
Dazu werden die beiden Sensorsets mit einem bestimmten Winkelversatz (180° für 1 Tra-
verse, 90° für 2 Traversen, Winkeltoleranz ±5°) zueinander am Messrohr installiert. Dies
erfolgt unabhängig von der Umfangsposition der beiden Sensorsets am Messrohr.
Die Messwerte der beiden Sensorsets werden gemittelt. Basierend auf dem Störungstyp,
der Entfernung des Messpunkts zur Störstelle und der Reynolds-Zahl erfolgt eine Kompen-
sation des resultierenden Messfehlers. Der somit fehlerkompensierte Mittelwert sorgt
dafür, dass die spezifizierte maximale Messabweichung und Wiederholbarkeit auch unter
nicht idealen Strömungsbedingungen (siehe zum Beispiel →  20) eingehalten werden..
Die Konfiguration der beiden Messpfade erfolgt nur einmal und wird für beide Messpfade
übernommen.
A
C
D
C
 6

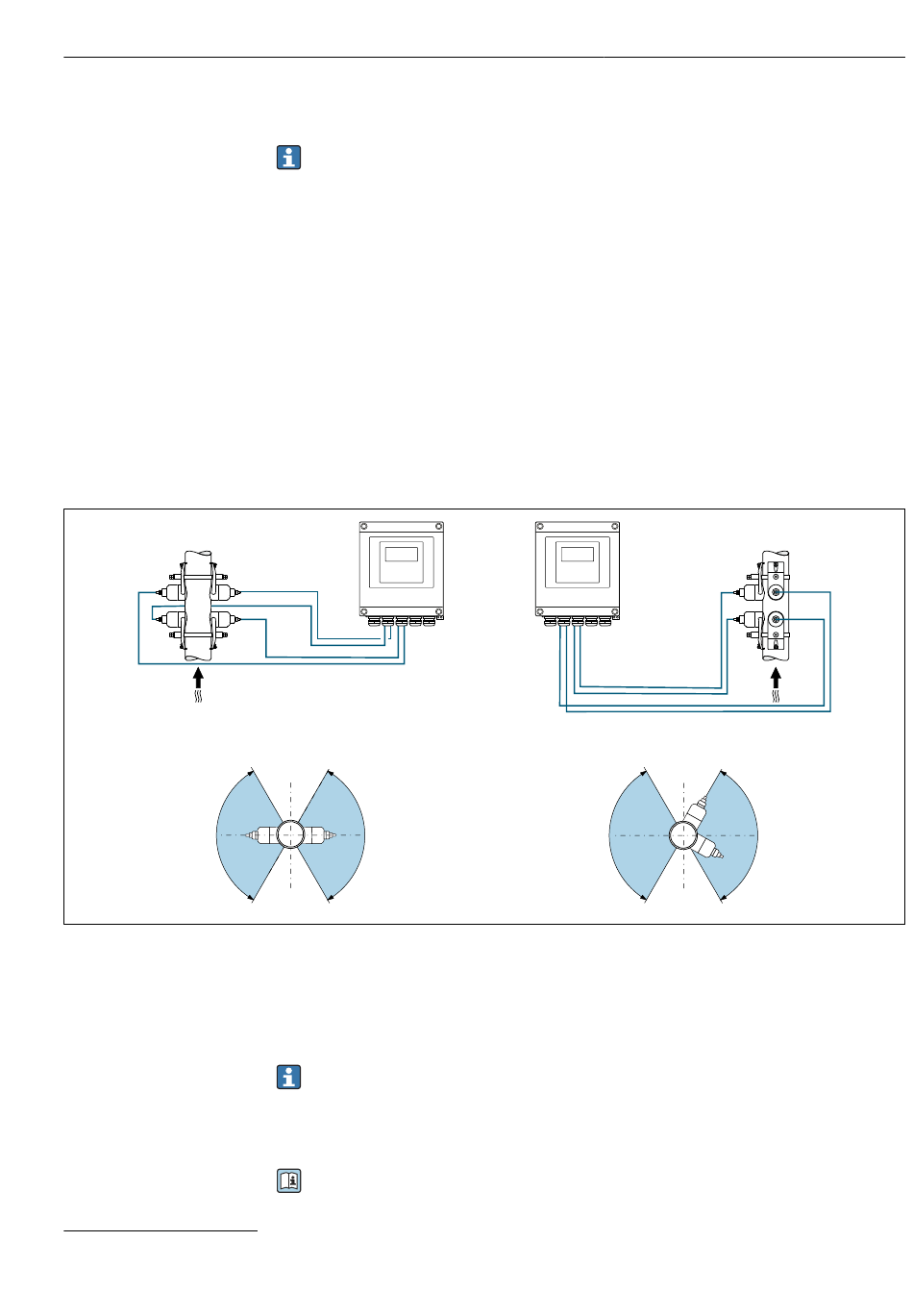

Zweipfad-Messung: Beispiele für die horizontale Anordnung der Sensorsets an einer Messstelle
A
Montage der Sensorsets für eine Messung über 1 Traverse
B
Montage der Sensorsets für eine Messung über 2 Traversen
C
Bei horizontaler Einbaulage: Nicht empfohlener Einbaubereich (60°)
D
Bei horizontaler Einbaulage: Empfohlener Einbaubereich max. 120°
Wenn kein FlowDC genutzt wird müssen die vorgegebenen Ein- und Auslaufstrecken
nach Störstellen in der Messrohrleitung (z. B. Bögen, Erweiterungen, Reduzierungen)
exakt eingehalten werden, um korrekte Durchflussmesswerte zu erhalten.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
2)
D
Montage
B
C
D
C
A0044944
23
