Endress+Hauser Proline Prosonic Flow W 400 Betriebsanleitung Seite 51

Proline Prosonic Flow W 400 Modbus RS485
Endress+Hauser
7.4 Spezielle Anschlusshinweise
7.4.1 Anschlussbeispiele
Modbus RS485
1 2
A
B

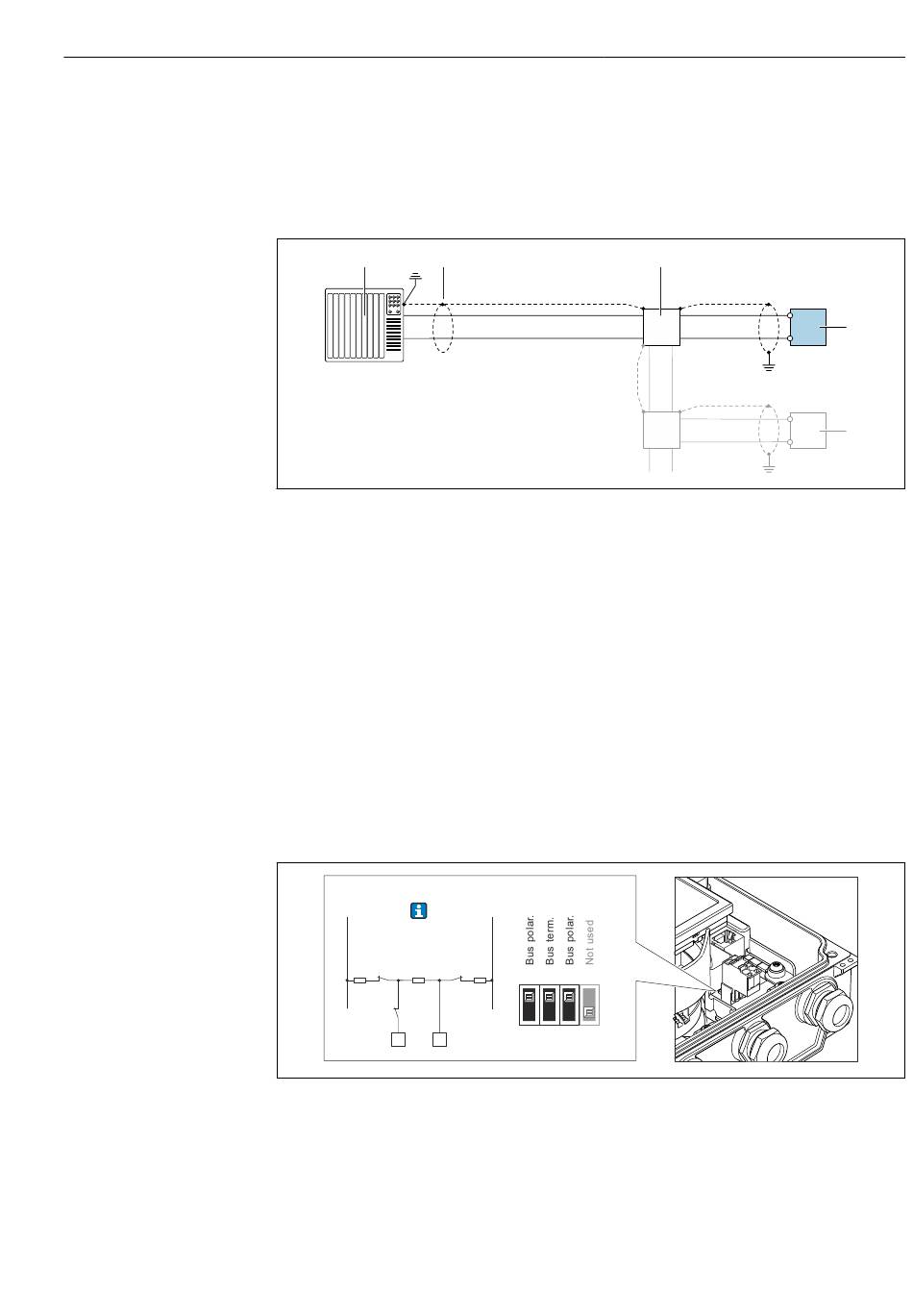

 38 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
3 Verteilerbox
4 Messumformer
7.5 Hardwareeinstellungen
7.5.1 Abschlusswiderstand aktivieren
Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
5V
DIP 3
DIP 1
390 Ω 220 Ω
DIP 2
26 27
 39 Abschlusswiderstand über DIP-Schalter auf Elektronikmodul aktivierbar
0V
1 2 3 4
390 Ω ON
OFF
Elektrischer Anschluss
3
A
B
A
B
4
4
A0028765
A0023063
51
