Endress+Hauser Proline Prosonic Flow W 400 Betriebsanleitung Seite 38

Montage
38
5. Verschraubung der Fixierteile an den Messschnüren lösen und Messschnüre von den
Gewindebolzen entfernen.
Vorgehensweise mit Rollmaßband:
1. Mit einem Rollmaßband den Rohrdurchmesser d ermitteln
2. Den gegenüberliegenden Gewindebolzen d/2 vom vorderen Gewindebolzen montie-
ren. Der Abstand muss beidseitig d/2 = d' / 2 betragen.
3. Abstand B prüfen.


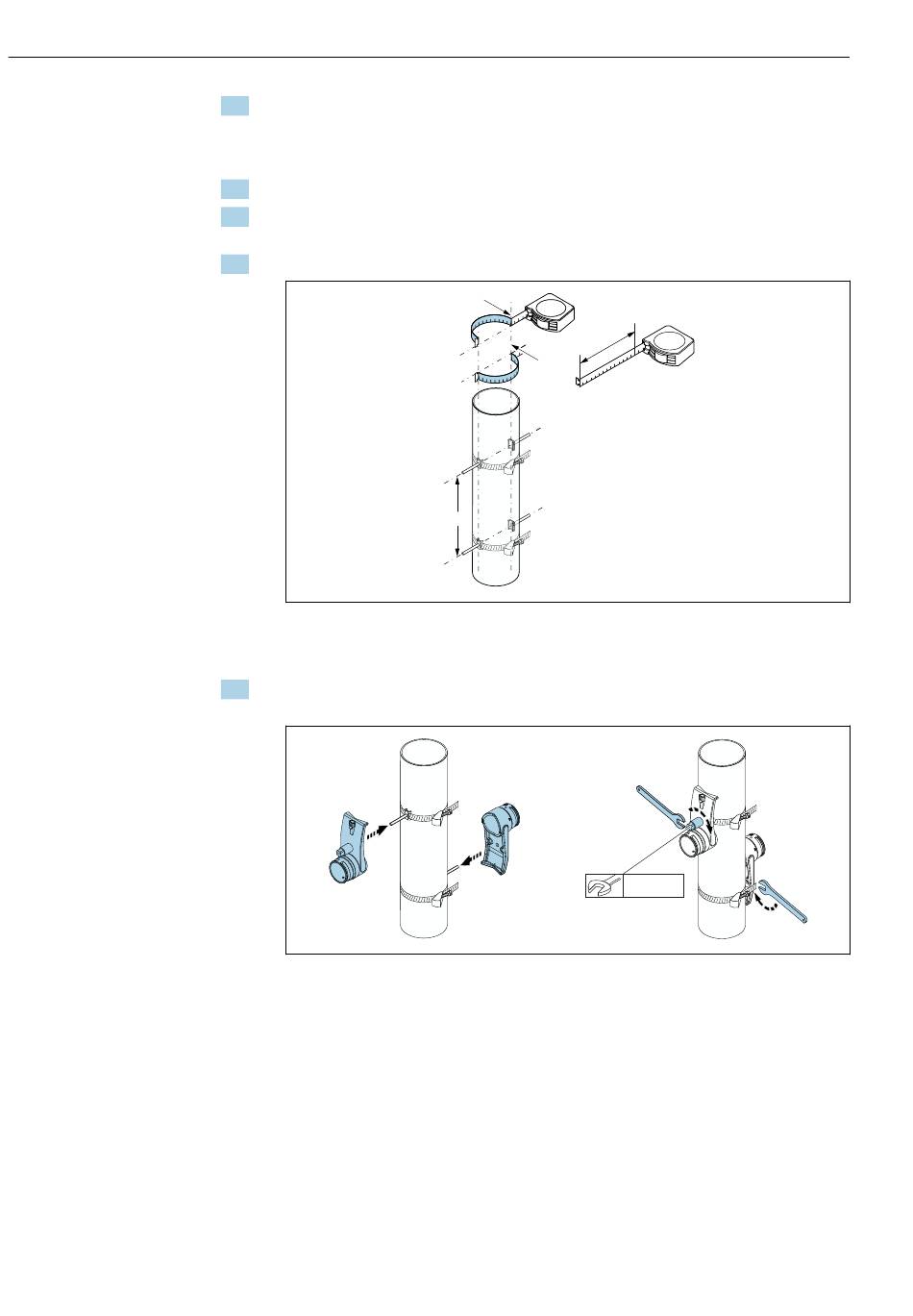

 28 Positionierung der Spannbänder und Gewindebolzen mit Rollmaßband (Arbeitsschritte 2...4)
Befestigung der Sensoren:
1. Sensorhalterungen über den entsprechenden Gewindebolzen schieben und mit der
Haltemutter festziehen.

 29 Sensorhalterungen montieren.
Proline Prosonic Flow W 400 Modbus RS485
d / 2
' / 2
= d
d ' /
d / 2
2
B
13 mm
