Montage
20
Einbaulage
A

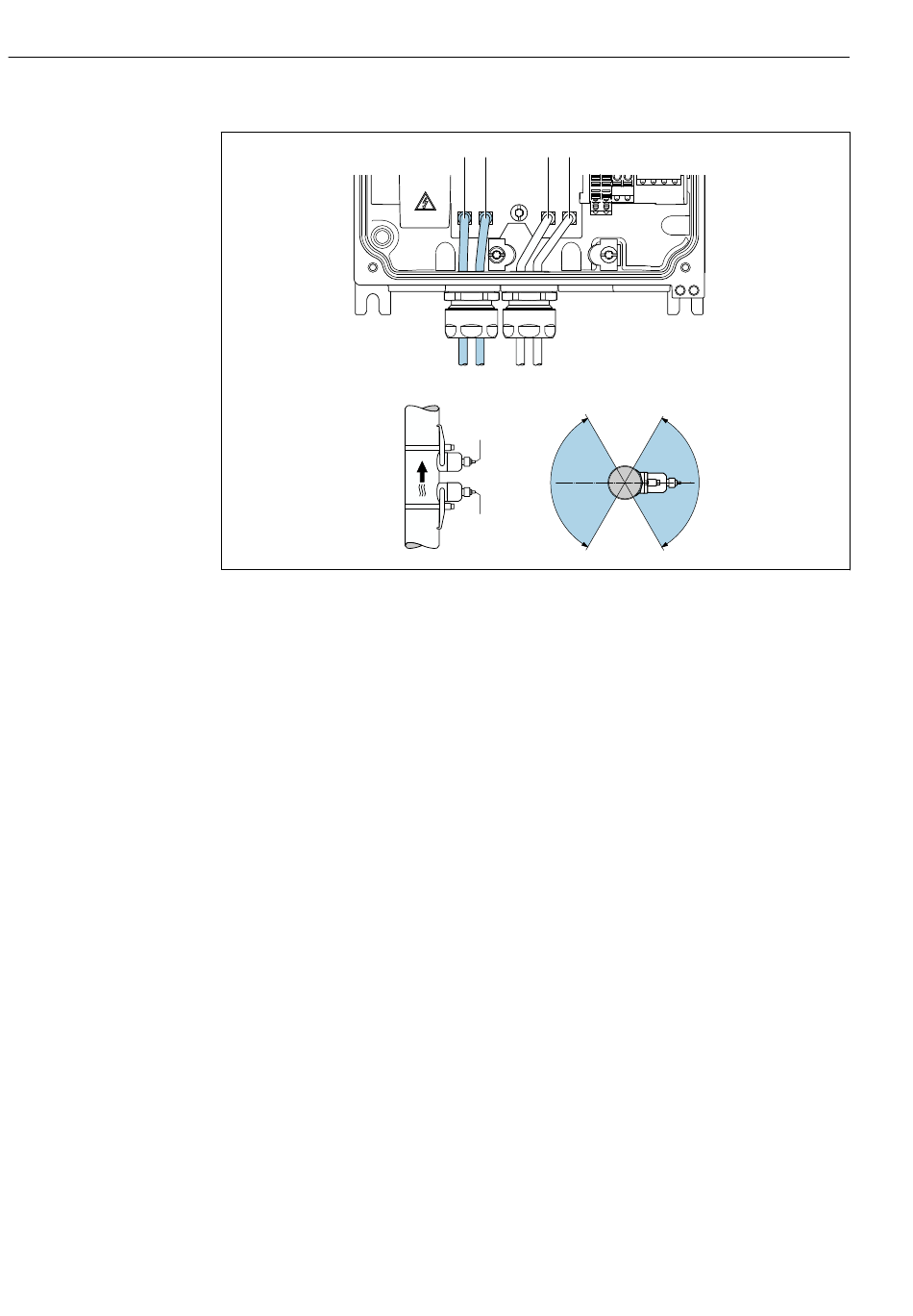

 5 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromaufwärts (upstream)
4 Kanal 2 stromabwärts (downstream)
A Empfohlene Einbaulage mit Fließrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Fließrichtung nach oben (Ansicht A). Bei dieser Einbaulage
sinken mitgerissene Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus
dem Messaufnehmerbereich nach oben. Außerdem kann die Rohrleitung vollständig ent-
leert und vor Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die
Messung weniger beeinflussen.
Ein- und Auslaufstrecken
Die Messaufnehmer sind nach Möglichkeit vor Armaturen wie z. B. Ventilen, T-Stücken,
Bögen, Pumpen zu montieren. Besteht diese Möglichkeit nicht, wird unter Beachtung der
aufgeführten minimalen Ein- und Auslaufstrecken bei optimaler Sensorkonfiguration die
spezifizierte Messgenauigkeit des Messgeräts erreicht. Bei mehreren Strömungshindernis-
sen ist die längste angegebene Einlaufstrecke einzuhalten.
Ein- und Auslaufstrecken mit FlowDC
Bei folgenden Geräteausführungen sind kürzere Ein- und Auslaufstrecken möglich:
Zweipfad-Messung mit 2 Sensorsets (Bestellmerkmal "Befestigungsart", Option A2 "Clamp-
on, 2-Kanal, 2-Sensorsets") und FlowDC
Proline Prosonic Flow W 400 Modbus RS485
1 2 3 4
B
2
C
1
B
C
A0045280
