Proline Prosonic Flow W 400 Modbus RS485
Endress+Hauser
Einbau Messaufnehmer – mittlere/große Nennweiten DN 50...4000 (2...160")
Einbau für eine Messung über 1 Traverse
Voraussetzungen
• Einbauabstand und Schnurlänge sind bekannt
• Spannbänder sind vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und gegebenenfalls Zentrierplatten (bereits vor-
montiert →  31, →  32)
• Zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spann-
bänder
• Zwei Sensorhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für die akustische Verbindung zwischen
Messaufnehmer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
Einbau bis DN 400 (16") problemlos, ab DN 400 (16") den Abstand und den Winkel
(180°, ±5°) diagonal mit Schnurlänge prüfen.
Vorgehensweise bei Verwendung von Messschnüren:

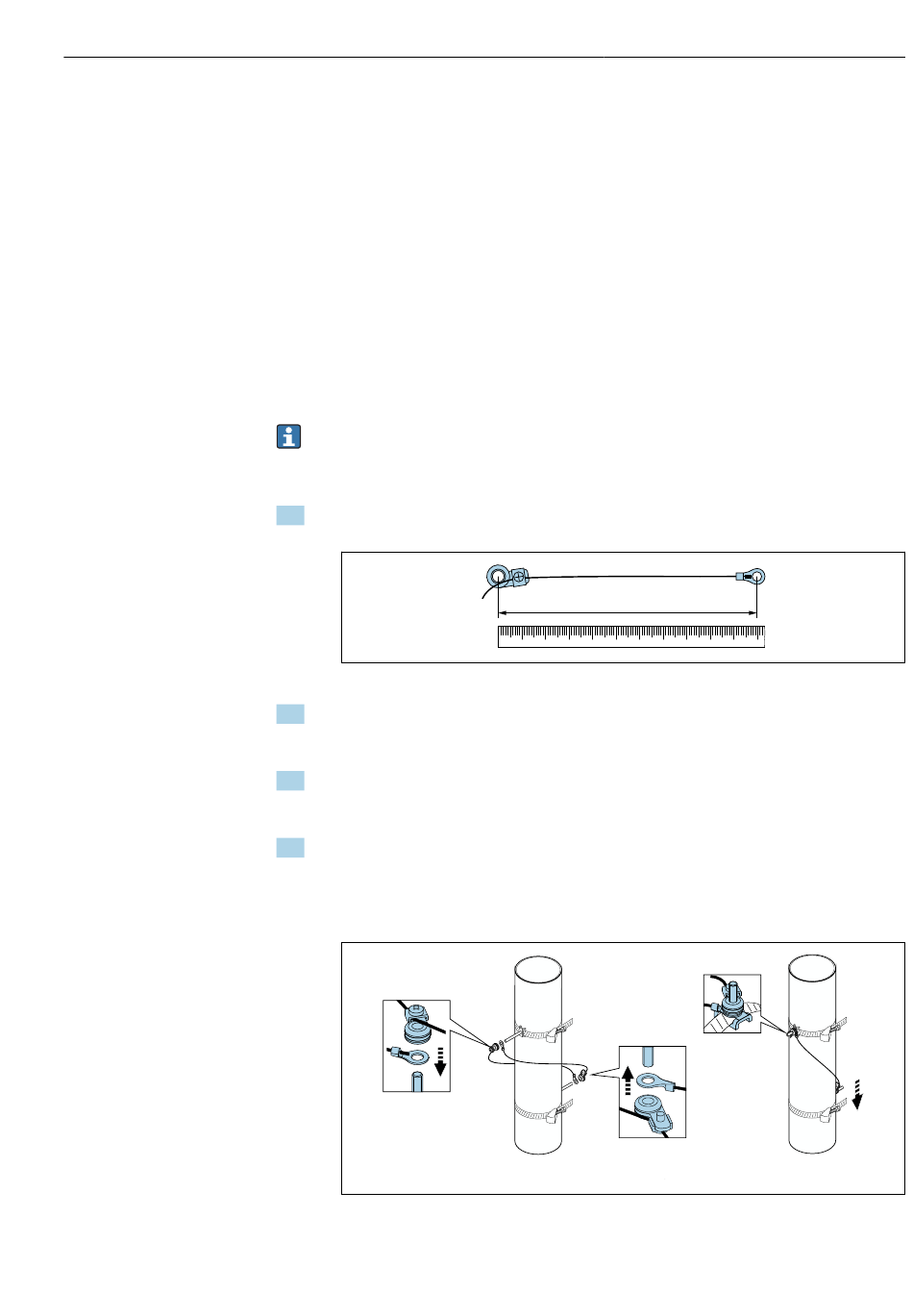

1. Beide Messschnüre vorbereiten: Kabelschuhe und Fixierteil auf den Abstand der
Schnurlänge (SL) ausrichten. Fixierteil auf die Messschnur schrauben.
 26
Fixierteil und Kabelschuhe mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit Messschnur 1: Fixierteil über den Gewindebolzen des bereits fest montierten
Spannbands 1 schieben. Messschnur 1 rechts um das Messrohr führen. Kabelschuh
über den Gewindebolzen des noch verschiebbaren Spannbands 2 schieben.
3. Mit Messschnur 2: Kabelschuh über den Gewindebolzen des bereits fest montierten
Spannbands 1 schieben. Messschnur 2 links um das Messrohr führen. Fixierteil über
den Gewindebolzen des noch verschiebbaren Spannbands 2 schieben.
4. Das noch verschiebbare Spannband 2 inkl. Gewindebolzen so weit verschieben, bis
beide Messschnüre gleichmäßig gespannt sind, dann das Spannband 2 unverrückbar
festziehen. Anschließend Sensorabstand von der Mitte der Spannbänder prüfen.
Wenn zu klein, Spannband 2 wieder lösen und besser positionieren. Beide Spannbän-
der sollten möglichst senkrecht zur Messrohrachse und parallel zueinander liegen.
 27
Positionierung der Spannbänder (Arbeitsschritte 2...4)
SL
1
2
3
4
5
6
7
8
Montage
9
10
11
A0043379
A0043380
37
