Montage
42

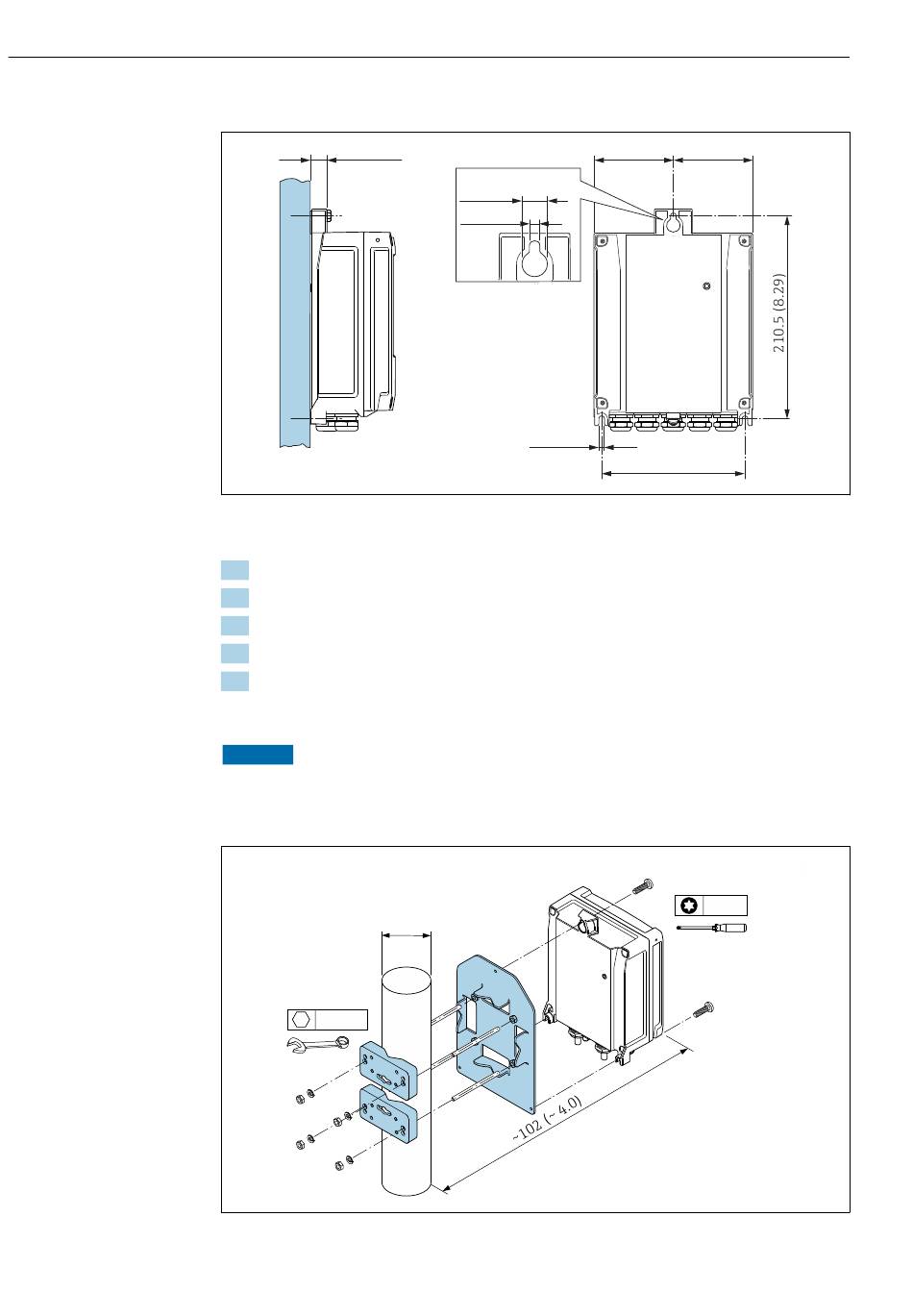

Wandmontage
17 (0.67)
 35 Maßeinheit mm (in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Pfostenmontage
HINWEIS
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2,5 Nm (1,8 lbf ft)
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10
 36 Maßeinheit mm (in)
Proline Prosonic Flow W 400 Modbus RS485
=
14 (0.55)
5.8 (0.23)
5.8 (0.23)
=
149 (5.85)
3 x
TX 25
Endress+Hauser
A0020523
A0029051
