Proline Prosonic Flow W 400 Modbus RS485
Endress+Hauser
M6
1
 22

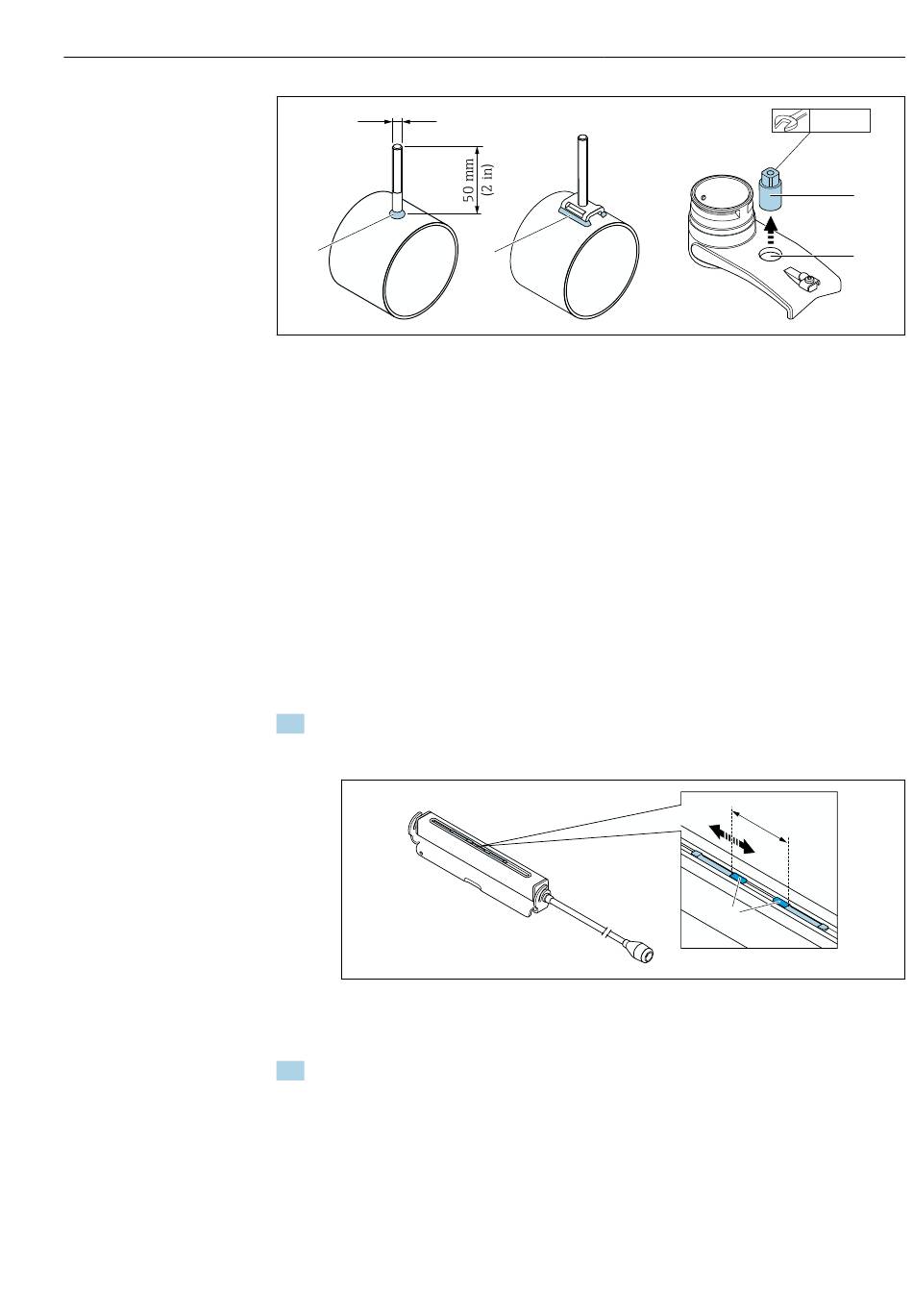

Halterung mit Schweißbolzen
1
Schweißnaht
2
Haltemutter
3
Lochdurchmesser max. 8,7 mm (0,34 in)
Einbau Messaufnehmer – kleine Nennweiten DN 15...65 (½...2½")
Voraussetzungen
• Einbauabstand ist bekannt
• Sensorhalterung ist vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Messaufnehmer inkl. Adapterkabel
• Sensorkabel zur Verbindung mit dem Messumformer
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustische Verbindung zwischen
Messaufnehmer und Messrohr
Vorgehensweise:
1. Abstand der Messaufnehmer gemäß dem ermittelten Wert für den Sensorabstand
einstellen. Zum Verschieben den beweglichen Messaufnehmer leicht nach unten drü-
cken.
 23
Abstand der Messaufnehmer gemäß Einbauabstand
a
Sensorabstand (Rückseite des Sensors muss die Oberfläche berühren)
b
Kontaktflächen des Messaufnehmers
2. Koppelpad unter dem Messaufnehmer auf das Messrohr kleben. Alternativ die Kon-
taktflächen des Messaufnehmers (b) gleichmäßig mit Koppelgel (ca.
0,5 ... 1 mm (0,02 ... 0,04 in)) bestreichen.
1
Montage
13 mm
2
3
A0043375
a
b
A0043376
35
