Proline Prosonic Flow W 400 Modbus RS485
Endress+Hauser
2 × DN
A
B
1
2
0...15 × DN
3
0...15 × DN

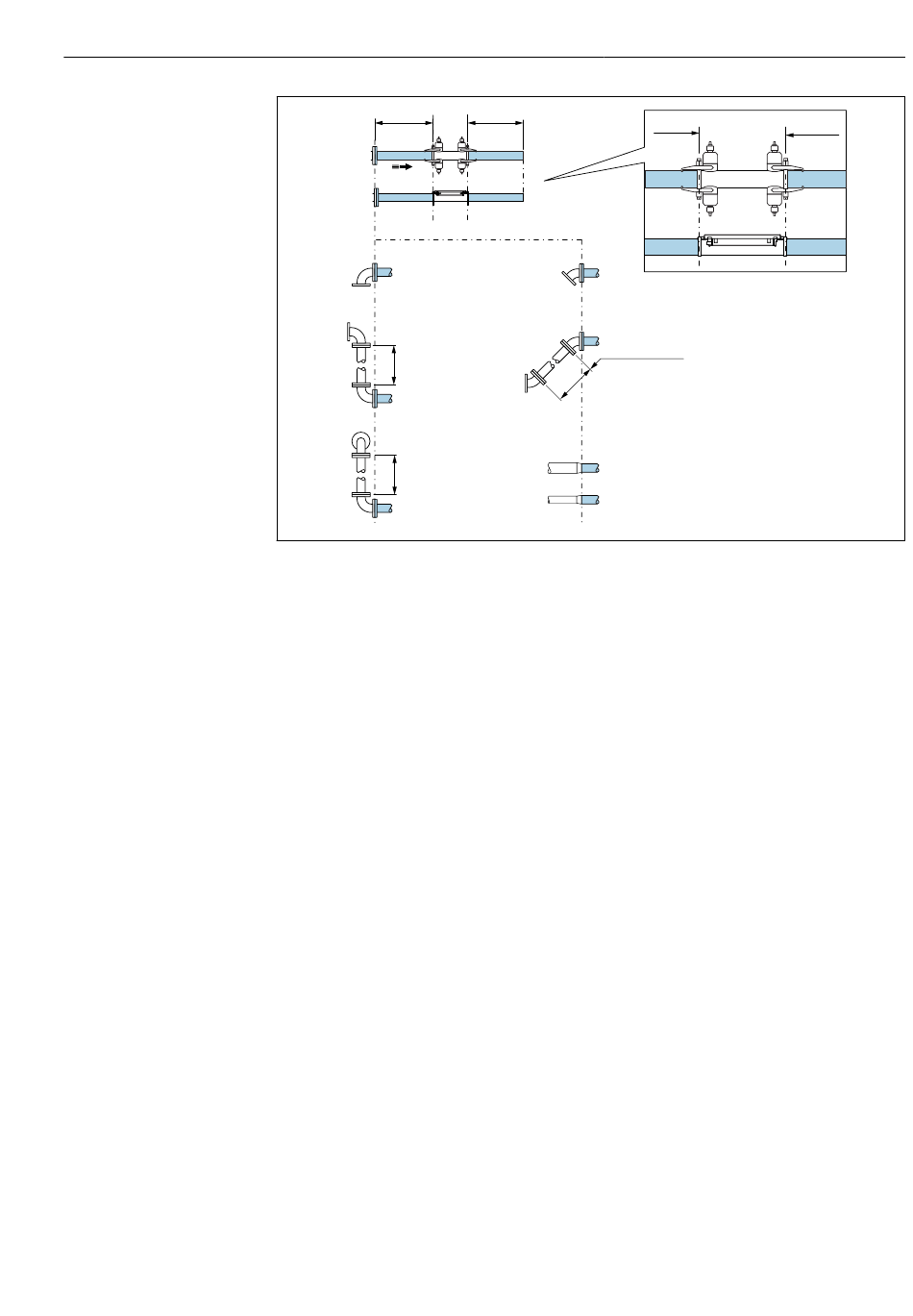

A Ein- und Auslaufstrecken DN 50...4000 (2...160")
B Ein- und Auslaufstrecken DN 15...65 (½...2½")
C Lage der Ein- und Auslaufstrecken am Sensor
1 Einfachkrümmer
2 Doppelkrümmer (2× 90° in gleicher Ebene, mit 0...15 x DN zwischen den Bögen)
3 Doppelkrümmer 3D (2× 90° in unterschiedlicher Ebene, mit 0...15 x DN zwischen den Bögen)
4 45°-Krümmer
5 Option "2 x 45°-Krümmer" (2× 45° in gleicher Ebene, mit 0...15 x DN zwischen den Bögen)
6a Konzentrische Durchmesseränderung (Kontraktion)
6b Konzentrische Durchmesseränderung (Expansion)
Ein- und Auslaufstrecken ohne FlowDC
Minimale Ein- und Auslaufstrecken ohne FlowDC mit 1 oder 2 Sensorsets bei verschiede-
nen Strömungshindernissen
2 × DN
C
4
5
0...15 × DN
6
a
b
2 × DN
2 × DN
