Endress+Hauser Proline Prosonic Flow W 400 Betriebsanleitung Seite 34

Montage
34
3

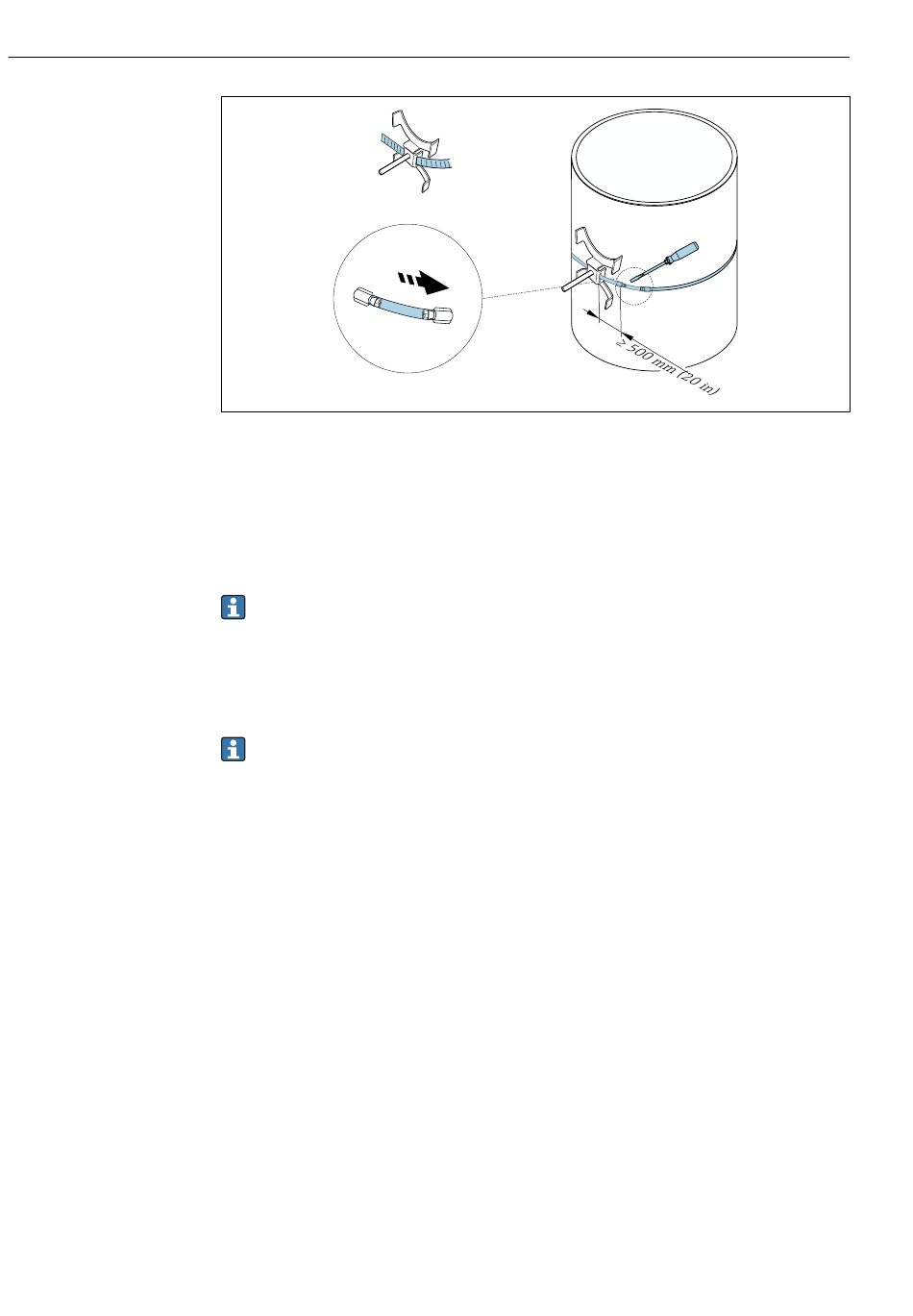

 21 Halterung mit Spannbändern (große Nennweiten)
1 Bandbolzen mit Führung*
2 Spannband*
3 Zugschraube
*Der Abstand zwischen Bandbolzen und Spannbandverschluss muss mind. 500 mm (20 in) betragen.
• Zur 1 Traversenmontage mit 180° (gegenüberliegend) (Einpfad-Messung,
A0044304), (Zweipfad-Messung, A0043168)
• Zur 2 Traversenmontage (Einpfad-Messung, A0044305), (Zweipfad-Messung,
A0043309)
• Elektrischer Anschluss
Sensorhalterung mit Schweißbolzen
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN 50...4000 (2...160")
Vorgehensweise:
• Die Schweißbolzen sind mit den gleichen Einbauabständen entsprechend den Gewinde-
bolzen mit Spannbändern zu befestigen. Die Ausrichtung der Gewindebolzen, abhängig
von der Montageart und dem Messverfahren, werden in folgenden Kapiteln beschrieben:
• Einbau für eine Messung über 1 Traverse →  37
• Einbau für eine Messung über 2 Traversen →  39
• Die Sensorhalterung wird standardmäßig mit einer Haltemutter mit metrischem ISO-
Gewinde M6 befestigt. Wenn ein anderes Gewinde für die Befestigung verwendet wer-
den soll, muss eine Sensorhalterung mit einer lösbaren Haltemutter verwendet werden.
Proline Prosonic Flow W 400 Modbus RS485
1
2
3
A0043374
