HINWEIS! Befindet sich der Sondenhalter in einer ungünsti-
gen Position, Einstellschraube lösen. Sicherstellen, dass die
Federn des Mechanismus nicht verloren gehen. Mechanis-
mus in eine günstige Position drehen. Die Einstellschraube
muss am Führungskanal ausgerichtet sein. Einstellschraube
so anziehen, dass der Sondenhalter noch auf und ab gleitet,
ohne an der Einstellschraube zu scheuern.
3.3.2.6 Zu berücksichtigende Punkte
• Bei der Messung zylindrischer Proben mit den Adaptern Z4 oder
Z4+28 sicherstellen, dass die Probe nicht verdreht ist. Dies lässt sich
am besten gewährleisten, wenn der rückwärtige Teil der Zange auf ei-
nem Tisch ruht und nur der Adapter der Zange über die Tischkante
hinausragt.
• Zur Aufbringung der Prüflast Hebel langsam zusammendrücken und
der Probe Gelegenheit geben, sich an den Adapter anzupassen. Probe
während der Messung nach Möglichkeit nicht berühren. Probe beim
Lösen der Hebel wieder festhalten.
• Wenn es die Probengeometrie (d.h. die Wandstärke) erlaubt, liefern
Freihandmessungen in der Regel eine höhere Messgenauigkeit. Dies
gilt insbesondere für die Messung an Zylindern.
• Für Stäbe mit geringem Durchmesser (oder Rohre mit ausreichender
Steifigkeit) wurde der V-Nut-Adapter Z2 entwickelt. Bei der Anbrin-
gung des Adapters Z2 dafür sorgen, dass sich die Kerbe zentriert unter
dem Sondenhalter befindet.
20
3.3.2.7 Montage von Standardfuss oder Dreifuss
Der runde Standardfuss erlaubt die Mes-
sung von Proben wie grossen Blechen,
die nur von einer Seite her zugänglich
sind. Das Dreibein wird verwendet, wenn
der flache Fuss nicht ohne zu wackeln
auf die Probe gestellt werden kann.
1. Der Diamanteindringkörper bleibt
montiert.
2. Fuss auf Sonde aufschrauben.

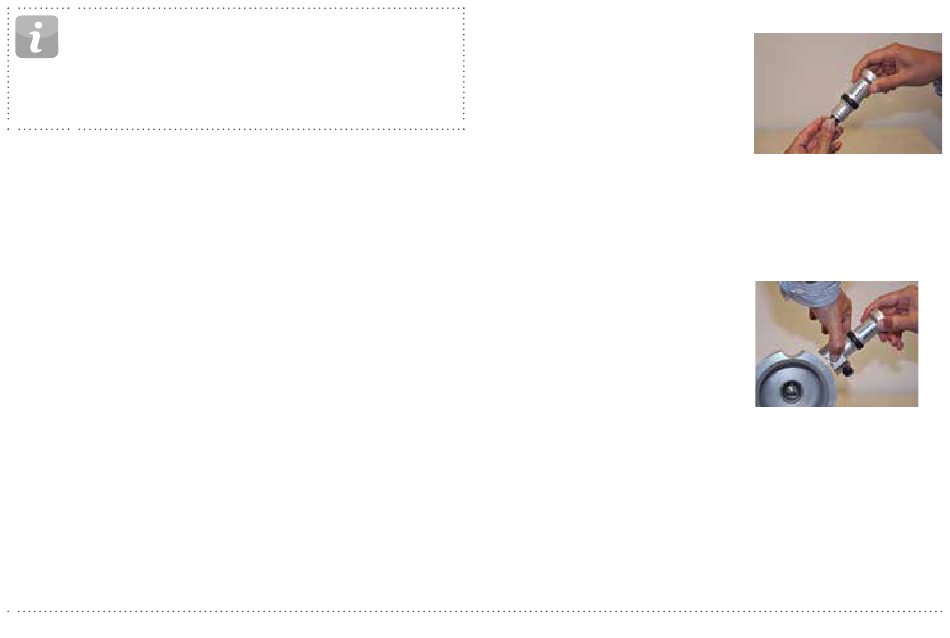

3.3.2.8 Montage des Spezialfusses
Zwei Spezialfüsse erweitern den Anwendungsbereich des Portable
Rockwell auf zylindrische Proben.
1. Der Diamanteindringkörper bleibt
montiert.
2. Fuss auf die Sonde aufschrauben.
3. Fuss auf die Probe stellen und
Einstellschraube am Fuss lösen. An-
schliessend die Sonde auf die Probe
drücken und die Einstellschraube
anziehen.
Abbildung 14: Portable
Rockwell mit
Dreibein
Abbildung 15: Spezialfuss
für Portable
Rockwell
© 2015 Proceq SA
