3.2.2
Messansichten

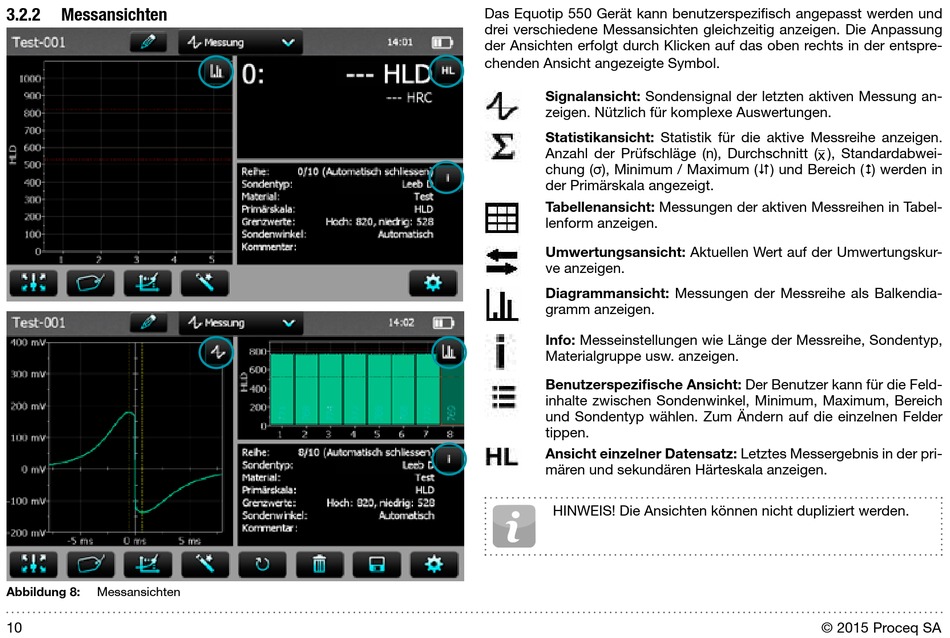

Abbildung 8:
Messansichten
10
Das Equotip 550 Gerät kann benutzerspezifisch angepasst werden und
drei verschiedene Messansichten gleichzeitig anzeigen. Die Anpassung
der Ansichten erfolgt durch Klicken auf das oben rechts in der entspre-
chenden Ansicht angezeigte Symbol.
Signalansicht: Sondensignal der letzten aktiven Messung an-
zeigen. Nützlich für komplexe Auswertungen.
Statistikansicht: Statistik für die aktive Messreihe anzeigen.
Anzahl der Prüfschläge (n), Durchschnitt ( x ), Standardabwei-
chung (σ), Minimum / Maximum () und Bereich () werden in
der Primärskala angezeigt.
Tabellenansicht: Messungen der aktiven Messreihen in Tabel-
lenform anzeigen.
Umwertungsansicht: Aktuellen Wert auf der Umwertungskur-
ve anzeigen.
Diagrammansicht: Messungen der Messreihe als Balkendia-
gramm anzeigen.
Info: Messeinstellungen wie Länge der Messreihe, Sondentyp,
Materialgruppe usw. anzeigen.
Benutzerspezifische Ansicht: Der Benutzer kann für die Feld-
inhalte zwischen Sondenwinkel, Minimum, Maximum, Bereich
und Sondentyp wählen. Zum Ändern auf die einzelnen Felder
tippen.
Ansicht einzelner Datensatz: Letztes Messergebnis in der pri-
mären und sekundären Härteskala anzeigen.
HINWEIS! Die Ansichten können nicht dupliziert werden.
© 2015 Proceq SA
