3.3.2.4 Prüfbedingungen
Um die Messung zuverlässiger Härtewerte zu gewährleisten, müssen die
nachstehenden Voraussetzungen erfüllt sein. Wenn eine oder mehrere
Bedingungen nicht erfüllt sind, kann dies die Messergebnisse wesentlich
verfälschen.
Konfiguration
50 N
der Sonde
Sonde
mit
Prüf-
zange
Mindeststärke
der Probe
Maximale Stärke
40 mm
der Probe
Oberfläche der
empfohlene mittlere Oberflächenrauheit
Probe
R
< 2 μm zur Minimierung der Datenstreuung
a
Oberflächen-
krümmung
Maximale Härte
der Probe
Mindestabstand
dreifacher Durchmesser eines Prüfeindrucks
Tabelle 3: Prüfbedingungen Portable Rockwell
© 2015 Proceq SA
50 N Sonde
50 N
50 N Sonde
mit rundem
Sonde
mit Spezial-
Standard-
mit
fuss
fuss
Dreibein
(ø = 42 mm)
1 mm bei ~20 HB
130 μm bei ~70 HRC
-
Standard-
leichte
18 – 70 mm
fuss für
Krüm-
Krümmungs-
ebene
mungen
radius oder
Oberflä-
70 mm – ∞
zulässig
chen
70 HRC
3.3.2.5 Montage der Messzange
Die Messzange hilft bei der Prüfung der Härte sehr dünner oder kleiner
Proben.
Auslegearm
Fixierschraube
Sondenhalter

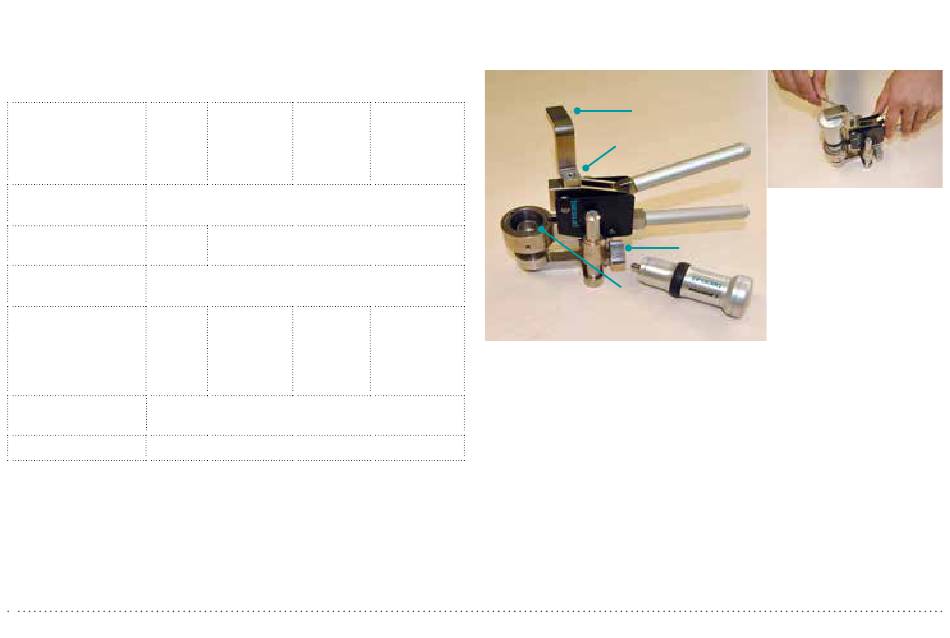

Abbildung 13: Messzange für Portable Rockwell
• Zum Lösen des Auslegearms 3-mm-Imbusschlüssel verwenden. Um 90°
drehen.
• Fuss der Sonde abnehmen. Der Diamanteindringkörper bleibt mon-
tiert.
• Sonde im Uhrzeigersinn handfest in den Sondenhalter einschrauben.
• Auslegearm zurück in seine Ausgangsposition drehen, sodass er sich
mittig über der Sonde befindet. Fixierschraube mit 3-mm-Imbus-
schlüssel fest anziehen.
• Der Abstand zwischen der Unterseite des Sondenhalters und der Pro-
benoberfläche sollte 2 bis 5 mm betragen. Höhe mit den beiden Rän-
delschrauben einstellen.
Rändelschraube
19
