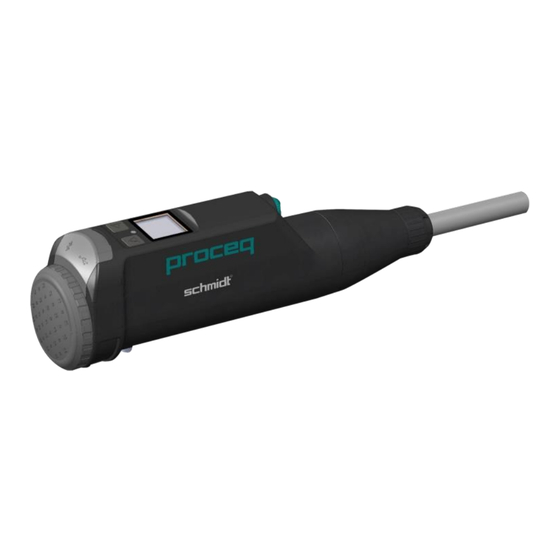

Proceq schmidt OS-8000 Anleitung
Betonprüfhammer
Verwandte Anleitungen für Proceq schmidt OS-8000
Inhaltszusammenfassung für Proceq schmidt OS-8000
- Seite 1 Original Schmidt OS8000 Anleitung Proceq Betonprüfhammer OS-8000 Übersetzt aus dem Englischen von sv-artikel.de Originalanleitung von Proceq Anleitung Original Schmidt OS-8000 Seite 1...
-
Seite 2: Inhaltsverzeichnis
JSCE (Japan) - Einstellungen ........................11 M3-Modus (Japan) - JSCE/JIS ........................12 Messen der Druckfestigkeit mit der App ..................... 13 Umrechnungskurve auswählen ........................14 Einheit und Formfaktor auswählen ......................15 Bildschirm-Messung ............................ 16 Konfirmationserklärungen .......................... 17 Anleitung Original Schmidt OS-8000 Seite 2... -
Seite 3: Lieferumfang
Lieferumfang Anleitung Original Schmidt OS-8000 Seite 3... -
Seite 4: Geräteübersicht
Geräteübersicht Ein/Aus, Navigation Tasten Bildschirm Schlagbolzen Micro-USB-Steckplatz und Bluetooth-Dongle Batteriefach Rückprall-Zahlenskala Anleitung Original Schmidt OS-8000 Seite 4... -
Seite 5: Bedienelemente Übersicht
Bedienung Kurz drücken Nach rechts blättern, auswählen, Kurz drücken Abwärts blättern einstellen Lang drücken Neue Serie starten Lang drücken Hintergrundbeleuchtung (>1.4s) ( Aktuelle Serie speichern und ein/aus (>1.4s) neue Serie starten) Bedienung jederzeit möglich Anleitung Original Schmidt OS-8000 Seite 5... -
Seite 6: Display Übersicht
MEAN: Arithmetisches Mittel der Rückprallwerte (mindestens 3 Stöße) EN: Rückprallwert nach EN 12504 2 ASTM: Rückprallwert nach ASTM C805 JGJ: Rückprallwert nach JGJ T23 JSCE: Rückprallwert nach JSCE G504 JIS: Rückprallwert nach JIS A1155 Speicher löschen Memory Info Geräteinformation anzeigen Anleitung Original Schmidt OS-8000 Seite 6... -
Seite 7: Menü - Navigation
MENÜ - Navigation Anleitung Original Schmidt OS-8000 Seite 7... -
Seite 8: Messungen
Messungen Rückprallwert Rückprallwert Mittlerer Rückprallwert Live ASTM S0071 Letzte Messung löschen SCROLLE Ganze Serie löschen AUSWÄHLEN/ANPASSEN Serien-ID Auto - ausschalten Aktuelle Serie wird gespeichert Keine Aktivität > 5 Minuten Aktuelle Serie ist beendet Ausschalten Anleitung Original Schmidt OS-8000 Seite 8... -
Seite 9: Anzeige Der Ergebnisse
Anzeige der Ergebnisse Durch die Ergebnisse blättern Zurück zur Serie Ganze Serie löschen SCROLLEN Neue Serie beginnen AUSWÄHLEN/ANPASSEN Anleitung Original Schmidt OS-8000 Seite 9... -
Seite 10: Ergebnisse Drucken
Blättern durch die Ergebnisse Zurück zur Serie Serie drucken SCROLLEN Ganze Serie löschen AUSWÄHLEN/ANPASSEN Neue Serie starten Weitere Informationen Erfordert einen BT- als Zubehör erhältlich Drucker -> Konfiguration zum Auswahl des Drucken -> Modus Anleitung Original Schmidt OS-8000 Seite 10... -
Seite 11: Jsce (Japan) - Einstellungen
JSCE (Japan) - Einstellungen Rückprallzahl berechnet aus 20 gültigen Aufschlägen Oberflächenfeuchtigkeitskorrektur Aufprallwinkelkorrektur (wird automatisch angewendet) α Korrektur für Betonalter zwischen 10 und 28 Tagen Anleitung Original Schmidt OS-8000 Seite 11... -
Seite 12: M3-Modus (Japan) - Jsce/Jis
M3-Modus (Japan) - JSCE/JIS JSCE 20x JIS 9x Ungültiges Ergebnis Ungültige Auswirkung Zurück zur Serie 38.9 Ungültige Auswirkungen entfernt Gültiges Ergebnis Anleitung Original Schmidt OS-8000 Seite 12... -
Seite 13: Messen Der Druckfestigkeit Mit Der App
Messen der Druckfestigkeit mit der App Weitere Informationen Siehe Schnellstartanleitung für die Installation der App und den Anschluss an den Hammer... -
Seite 14: Umrechnungskurve Auswählen
Umrechnungskurve auswählen Weitere Informationen Siehe Produkt-FAQ auf www.screeningeagle.com für weiter Informationen zu den Umrechnungskurven... -
Seite 15: Einheit Und Formfaktor Auswählen
Einheit und Formfaktor auswählen Weitere Informationen Die Umrechnung des Formfaktors basiert auf den Empfehlungen in den EN-Normen. -
Seite 16: Bildschirm-Messung
Bildschirm-Messung Weitere Informationen Eine neue Serie wird durch einen langen Druck auf die linke Hammertaste gestartet. Standard (Einstellung am Gültige Grenzen für Umrechnungskurve Hammer) Umrechnungskurve Einheit der Druckfestigkeit und Formfaktor Letzter Schlag LINKS - Rückprallzahl berechnet nach gewählter Norm) RECHTS - Druckfestigkeit ( Berechnet aus Rückprall Zahl, durchschnittlichem Aufprallwinkel und gewählter Umrechnungskurve) -
Seite 17: Konfirmationserklärungen
Konfirmationserklärungen... - Seite 28 Weitere Informationen zur Verwendung des Produkts finden Sie in der OS8000- Dokumentation, die Sie unter https://www.screeningeagle.com/en/products/original-schmidt-os8000 Informationen zu Sicherheit und Haftung finden Sie unter https://www.screeningeagle.com/en/about-us/gtc-and-certificates. Änderungen vorbehalten. Copyright © 2022 by Proceq SA, Schwerzenbach. Alle Rechte vorbehalten. SIA-PACIFIC Proceq 407-1 Yishan Road, Xuhui T +41 43 355 38 00 Asia Pte Ltd.
- Seite 29 NAHER OSTEN UND AFRIKA Proceq Naher Osten und Afrika Sharjah Flughafen International Free Zone | P.O.Box: 8365 Vereinigte Arabische Emirate T +971 6 5578505 USA, KANADA & ZENTRALAME RIKA Screening Eagle USA Inc. 14205 N Mopac Expressway Suite 533 Austin, TX 78728 | Vereinigte Staaten Screening Eagle USA Inc.
