Allgemeine Beschreibungen
▪
[PHONES]: Anschluss für einen Kopfhörersatz.
▪
[PHONES VOLUME]: Regelt die Lautstärke des an der Buchse [PHONES] angeschlossenen Kopfhörers.
HINWEISE
-
Wenn ein Kopfhörer angeschlossen ist, werden die Lautsprecher der Orgel automatisch stummgeschaltet.
-
Weitere Informationen über die MIDI-Schnittstelle finden Sie im 62.
-
Weitere Informationen zu den USB-Geräten und dem internen Speicher finden Sie im 16,

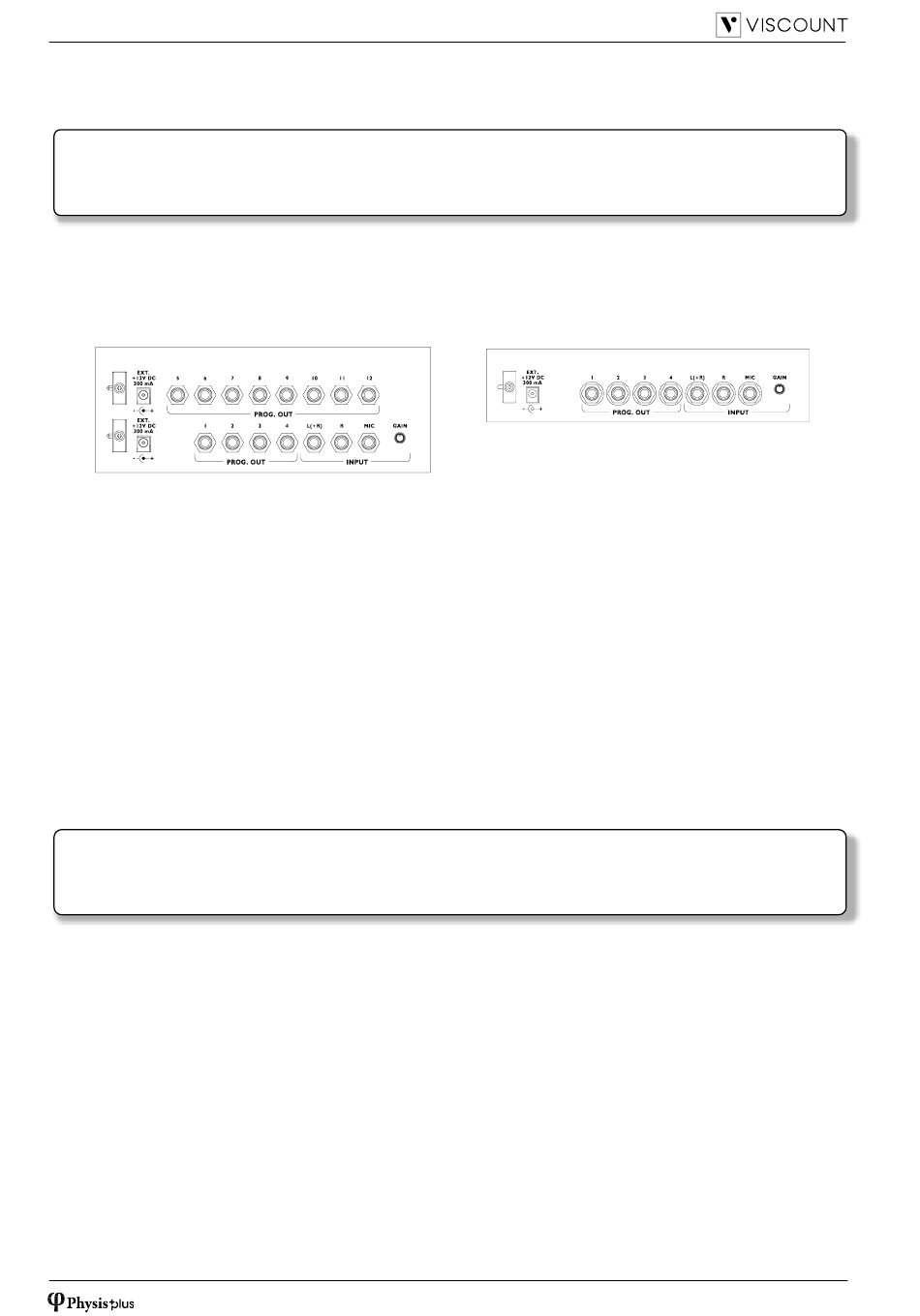

Hinteres Anschlussfeld
Rückwand mit 12 Audio-Ausgängen
Auf der Rückseite der Orgel befinden sich verschiedene Buchsen für den Anschluss an externe
Lautsprechersysteme, sowie Line- und Mikrofoneingang.
▪
[EXT. +12V DC]: An diesen Anschlüssen können +12 Volt zum Einschalten eines beliebigen VISCOUNT
Aktivlautsprechers, der an die PROG. OUT-Ausgängen angeschlossen ist.
▪
PROG. OUT: die allgemeinen Line-Ausgänge des Geräts, die die Simulation der Windladen von
Pfeifenorgeln ermöglichen. Die Verteilung der Signale auf die Ausgänge erfolgt auf der Grundlage der
OUTPUTS-Einstellungen in der Anwendung "Physis Plus The Editor". Diese Einstellungen ermöglichen die
Auswahl des Windkastentyps, seiner Größe in Abhängigkeit von der Position der Lautsprecher im Raum.
Jeder Ausgang verfügt außerdem über eigene Regler für Typ, Modus, Pegel, Equalization und Reverb
Regler.
▪
INPUT [L(+R)] / [R]: Line-Eingänge, über die andere Instrumente über die interne und externe Verstärkung
der Orgel gespielt werden können. Wenn die Quelle monophon ist, verwenden Sie nur den Anschluss
[L+(R)].
▪
INPUT [MIC]: Mikrofoneingang, der die Verstärkung des Mikrofonsignals ermöglicht.
▪
[GAIN]: Trimmer zur Regulierung der Verstärkung des an der Buchse [MIC] ankommenden
Eingangssignals.
WARNUNG!
Diese Gruppe von rückseitigen Anschlüssen ist von außen nicht sichtbar, und die Holzrückwand der Orgel
muss entfernt werden, um sie zu erreichen. Wenden Sie sich für dieses Verfahren an qualifiziertes
Personal.
Referenzhandbuch
Rückwand mit 4 Audio-Ausgängen
DE - 8
41
und 45.
