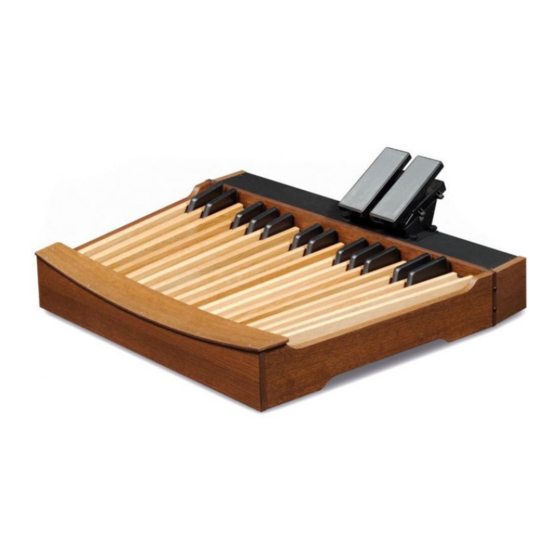

- Seite 1 MIDI-Pedalboard Manuale d’uso - User Manual - EN Bedienungsanleitung - Ver. 1.1...
-
Seite 3: Inhaltsverzeichnis
Viscount MIDI-Pedalboard INDICE 1. Controlli e connettori del pannello posteriore ..................2 2. Normale funzionamento ........................3 3. Configurazione dello strumento (modalità Set) ...................4 4. Funzioni di configurazione ........................5 5. Midi Bulk Dump ...........................7 6. Caricamento del sistema operativo .......................8 7. Factory Setting ............................8... -
Seite 4: Controlli E Connettori Del Pannello Posteriore
Viscount MIDI-Pedalboard 1. CONTROLLI E CONNETTORI DEL PANNELLO POSTERIORE EXPR. 2 EXPR. 1 MIDI INPUT 2 INPUT 1 POWER AC-IN Sul lato posteriore della pedaliera, sotto i pedali di espressione, sono collocati tutti i controlli ed i connettori necessari al collegamento ed al funzionamento dello strumento. -
Seite 5: Normale Funzionamento
Viscount MIDI-Pedalboard 2. NORMALE FUNZIONAMENTO All’accensione dello strumento si ha un singolo lampeggio del led rosso seguito da due lampeggi del led verde, ora il sistema è pronto per essere utilizzato. Ad ogni evento di nota generato dalla pedaliera o di controllo tramite i pedali di espressione in uscita dallo strumento il led verde effettua un singolo lampeggio. -
Seite 6: Configurazione Dello Strumento (Modalità Set)
Viscount MIDI-Pedalboard 3. CONFIGURAZIONE DELLO STRUMENTO (MODALITA’ SET) Per accedere alle funzioni di configurazione dello strumento premere il pulsane [SET], il led rosso si accende fisso. Per abbandonare la modalità Set e tornare al normale utilizzo della pedaliera Midi ripremere il pulsante [SET], il Led rosso si spegne. -
Seite 7: Funzioni Di Configurazione
Viscount MIDI-Pedalboard ESEMPI DI PROGRAMMAZIONE Si desidera impostare il canale di trasmissione sul 4. 1) premere il pulsante [SET] 2) premere il [Fa#1] per richiamare la funzione 3) premere il [Sol1] per immettere il numero 4 4) premere il [Do#3] per confermare Si desidera impostare la dinamica Midi sul valore 64. - Seite 8 Viscount MIDI-Pedalboard 6) Premere un pedale bianco da 0 a 12 (il [Do1] corrisponde allo 0) 7) Premere il [Do#3] NOTA In modalità note numeri superiori a 96 vengono limitati a tale valore. CANALE MIDI DEL PEDALE D’ESPRESSIONE [EXPR. 1]...
-
Seite 9: Midi Bulk Dump
Viscount MIDI-Pedalboard 6) Premere il [Sol#2] 7) Premere il [Fa1] e posizionare il pedale d’espressione alla posizione massima 8) Premere il [Do#3] MODALITA’ DI FUNZIONAMENTO DELLA PEDALIERA (monofonica, polifonica, invio di Program Change) 1) Premere il pulsante [SET] 2) Premere il [La#2] 3) Premere: [Do1] per impostare la modalità... -
Seite 10: Caricamento Del Sistema Operativo
Viscount MIDI-Pedalboard 6. AGGIORNAMENTO DEL SISTEMA OPERATIVO Il sistema operativo dello strumento viene fornito tramite un file Midi (file .mid). Per caricare lo stesso nella pedaliera è necessario disporre di un lettore Midi la cui porta Midi Out è da collegare alla [INPUT 1] (no la [INPUT 2]) della pedaliera. -
Seite 11: Schema Di Assemblaggio
Viscount MIDI-Pedalboard 8. SCHEMA DI ASSEMBLAGGIO EXP R. 2 EXP R. 1 MID I INP UT 2 INP UT 1 M ID I- P e d a lb o POW ER a r d RISK OF TO REDUC ELECT RIC... - Seite 12 Smaltimento dei rifiuti elettrici ed elettronici (applicabile nell’Unione Europea e negli altri paesi europei con servizio di raccolta differenziata) Ai sensi dell’art. 13 del Decreto legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE” II simbolo presente sul prodotto o sulla sua confezione indica che il prodotto non verrà trattato come rifiuto domestico.
- Seite 15 Viscount MIDI-Pedalboard ANNEX 1. Controls and connections on the rear panel ..................14 2. Play mode ............................15 3. Instrument configuration (Set mode) ....................16 4. Configuration functions ........................17 5. Midi Bulk Dump ..........................19 6. Operating system updating .........................20 7. Factory Setting ............................20...
-
Seite 16: Controls And Connections On The Rear Panel
Viscount MIDI-Pedalboard 1. CONTROLS AND CONNECTIONS ON THE REAR PANEL EXPR. 2 EXPR. 1 MIDI INPUT 2 INPUT 1 POWER AC-IN The rear panel of the pedalboard contains all controls and connections. 1. [EXPR. 2]: for connecting the cable of the right expression pedal. -
Seite 17: Play Mode
Viscount MIDI-Pedalboard 2. PLAY MODE When on, the red Led flashes one time and the green Led flashes twice. This indicates that the system is ready for use. Every time a note is played on the pedalboard or the expression pedals are in use, the green Led flashes one time. -
Seite 18: Instrument Configuration (Set Mode)
Viscount MIDI-Pedalboard 3. INSTRUMENT CONFIGURATION (SET MODE) For starting the instrument configuration functions, press [SET] button and the red Led will light. In order to exit from the Set mode and to return to the play mode press again [SET] button and the red Led light off. -
Seite 19: Configuration Functions
Viscount MIDI-Pedalboard PROGRAMMING EXAMPLES If you wish to set transmission channel as 4. 1) press [SET] button 2) press [F#1] to recall the function 3) press [G1] to set the number 4 4) press [C#3] to confirm If you wish to set Midi velociy as 64. - Seite 20 Viscount MIDI-Pedalboard 6) Press a white key from 0 to 12 ([C1] corresponds to 0) 7) Press [C#3] NOTE In Set mode numbers higher than 96 are limited to this value EXPRESSION PEDAL [EXPR. 1] MIDI CHANNEL 1) Press [SET] button...
-
Seite 21: Midi Bulk Dump
Viscount MIDI-Pedalboard 7) Press [C#3] PEDALBOARD FUNCTION MODE (monofonic, polifonic, Program Change transmission) 1) Press [SET] button 2) Press [A#2] 3) Press: [C1] to set the polifonic mode [D1] to set the monofonic mode with priority of the last played note [E1] to set the monofonic mode with priority of the lower note [F1] to set the Program Change transmission mode (in this mode pedals don’t transmit Midi note... -
Seite 22: Operating System Updating
6. OPERATING SYSTEM UPDATING The operating system is supplied by Viscount as a Midi file (.mid file). For loading it into the Midi pedalboard, you have to use a Midi data player and to connect its Midi out to the pedalboard’s [INPUT 1] (not INPUT 2). -
Seite 23: Assembly Scheme
Viscount MIDI-Pedalboard 8. ASSEMBLY SCHEME EXP R. 2 EXP R. 1 MID I INP UT 2 INP UT 1 M ID I- P e d a lb o POW ER a r d RISK OF TO REDUC ELECT RIC E THE RISK... - Seite 24 Disposal of old Electrical & Electronic Equipment (Applìcable throughout the European Union and other European countries with separate collection programs) Dir. 2002/95/CE, 2002/96/CE e 2003/108/CE This syrnbol, found on your product or on its packaging, indicates that this product should not be treated as household waste when you wish to dispose of it.
- Seite 27 Viscount MIDI-Pedalboard INHALTSVERZEICHNIS 1. Bedienelemente und Aschlüsse auf der Rückseite ................26 2. Normaler Gebrauch ..........................27 3. Konfiguration des Instruments (Einstellmodus) .................28 4. Konfigurationsfunktionen ........................29 5. Midi Bulk Dump ..........................31 6. Laden des Betriebssystems .........................32 7. Werkeinstellungen ..........................32 8. Darstellung der Montage ........................33...
-
Seite 28: Bedienelemente Und Aschlüsse Auf Der Rückseite
Viscount MIDI-Pedalboard 1. BEDIENELEMENTE UND ANSCHLÜSSE AUF DER RÜCKSEITE EXPR. 2 EXPR. 1 MIDI INPUT 2 INPUT 1 POWER AC-IN Auf der Rückseite des Pedals befinden sich alle für den Anschluss und den Gebrauch erforderlichen Buchsen und Bedienelemente. 1. [EXPR. 2]: Für den Anschluss des Klinkensteckers des rechten Fußschwellers. -
Seite 29: Normaler Gebrauch
Viscount MIDI-Pedalboard 2. NORMALER GEBRAUCH Beim Einschalten des Geräts blinken die rote LED einmal und die grüne LED zweimal. Das bedeutet, dass das Instrument für den Gebrauch bereit ist. Jedes Mal, wenn mit dem Midi-Pedal eine Note gespielt wird oder die Fußschweller betätigt werden, blinkt die grüne LED einmal auf. -
Seite 30: Konfiguration Des Instruments (Einstellmodus)
Viscount MIDI-Pedalboard 3. KONFIGURATION DES INSTRUMENTS (EINSTELLMODUS) Drücken Sie zum Aufrufen der Funktionen für die Konfiguration des Instruments die Taste [SET]. Die rote LED leuchtet dann ständig. Drücken Sie die Taste [SET] erneut, wenn sie den Einstellmodus verlassen und zur normalen Funktionsweise des Midi-Pedals zurückkehren wollen. Die rote LED erlischt dann wieder. -
Seite 31: Konfigurationsfunktionen
Viscount MIDI-Pedalboard PROGRAMMIERBEISPIELE Wenn Sie den Übertragungskanal 4 wählen möchten: 1) Drücken Sie die Taste [SET]. 2) Drücken Sie [F#1], um die Funktion aufzurufen. 3) Drücken Sie [G1], um die Zahl 4 einzugeben. 4) Drücken Sie [C#3] zum Bestätigen. Wenn Sie die Midi-Dynamik auf den Wert 64 einstellen möchten: 1) Drücken Sie die Taste [SET]. - Seite 32 Viscount MIDI-Pedalboard 5) Drücken Sie [D#1]. 6) Drücken Sie eine weiße Taste von 0 bis 12 ([C1] entspricht 0). 7) Drücken Sie [C#3]. HINWEIS: Werte über 96 werden auf diesen Wert begrenzt MIDI-KANAL DES FUSSSCHWELLERS [EXPR. 1] 1) Drücken Sie die Taste [SET].
-
Seite 33: Midi Bulk Dump
Viscount MIDI-Pedalboard 6) Drücken Sie [G#2]. 7) Drücken Sie [F1] und bringen Sie den Fußschweller in die Maximum-Stellung. 8) Drücken Sie [C#3]. FUNKTIONSMODI DES MIDI-PEDALS (monophon, polyphon, Übermittlung eines Program Change) 1) Drücken Sie die Taste [SET]. 2) Drücken Sie [A#2]. -
Seite 34: Laden Des Betriebssystems
Viscount MIDI-Pedalboard 6. LADEN DES BETRIEBSSYSTEMS Das Betriebssystem des Instruments wird als Midi-Datei (file.mid) geliefert. Zum Laden in das Midi- Pedal wird ein Midi-Abspielgerät benötigt, dessen Anschluss Midi Out mit dem Anschluss [INPUT 1] (nicht [INPUT 2]) des Midi-Pedals zu verbinden ist. Während des Empfangs der Daten blinkt die grüne LED. -
Seite 35: Darstellung Der Montage
Viscount MIDI-Pedalboard 8. DARSTELLUNG DER MONTAGE EXP R. 2 EXP R. 1 MID I INP UT 2 INP UT 1 M ID I- P e d a lb o POW ER a r d RISK OF TO REDUC ELECT RIC... - Seite 36 Entsorgung von alten Elektro- und Elektronikgeräten (gültig in der Europäischen Union und anderen europäischen Ländern mit separatem Sammelsystem) Dir. 2002/95/CE, 2002/96/CE e 2003/108/CE Dieses Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass dieses Produkt nicht wie Hausmüll behandelt werden darf.
- Seite 38 MIDI IMPLEMENTATION CHART Viscount Midi Pedalboard Version: 1.0 Midi Pedalboard Date: 16/02/09 FUNCTION… TRANSMITTED RECEIVED REMARKS BASIC Default 1÷16 1÷16 CHANNEL Changed 1÷16 1÷16 MODE Default Mode 3 Messages ******** ******** Altered NOTE 0÷96 NUMBER True Voice 0÷96 VELOCITY Note ON...
