PERMATHERM 
die Elektromeister-Heizung
6. Prüfung der elektronischen AC/DC-Aufladeregelung der
   
PERMATHERM D Speicherheizgeräte mit duo-electronic
Vor Überprüfung der Aufladeregler-Elektronik müssen die externen Komponenten des Aufladeregelungssystems
(Restwärmefühler und Intensitätssteller) kontrolliert werden.
6.1. Restwärmefühler
Platin-Restwärmefühler zur Widerstandsmessung vom Laderegler abziehen bzw. abklemmen;
Widerstandswert messen und mit den entsprechenden Tabellenwerten vergleichen
6.1.2. Meßwerttabelle für Platin-Restwärmefühler
Fühlerwiderstand Ω
Fühlertemperatur
6.2. Intensitätssteller (Poti)
Intensitätssteller vom Laderegler trennen (einseitig ablöten bzw. Steckleiste abziehen)
Widerstandswert des Poti bei Linksanschlag messen; ca. 10kΩ Ω Ω Ω bei Potityp 10kΩ Ω Ω Ω
Intensitätssteller vom Linksanschlag ausgehend langsam nach rechts drehen; der
Widerstandswert muß sich kontinuierlich und ohne Aussetzer bis auf ca. 0 Ω vermindern
(Hinweis: Messung am besten mit Analog-Meßgerät durchführen
werden Aussetzer festgestellt, so ist der Intensitätssteller (Poti) auszuwechseln
Potityp (10kΩ Ω Ω Ω ):
Sicherheits-
temperaturregler
Thermorelais
Platin-
Restwärmefühler

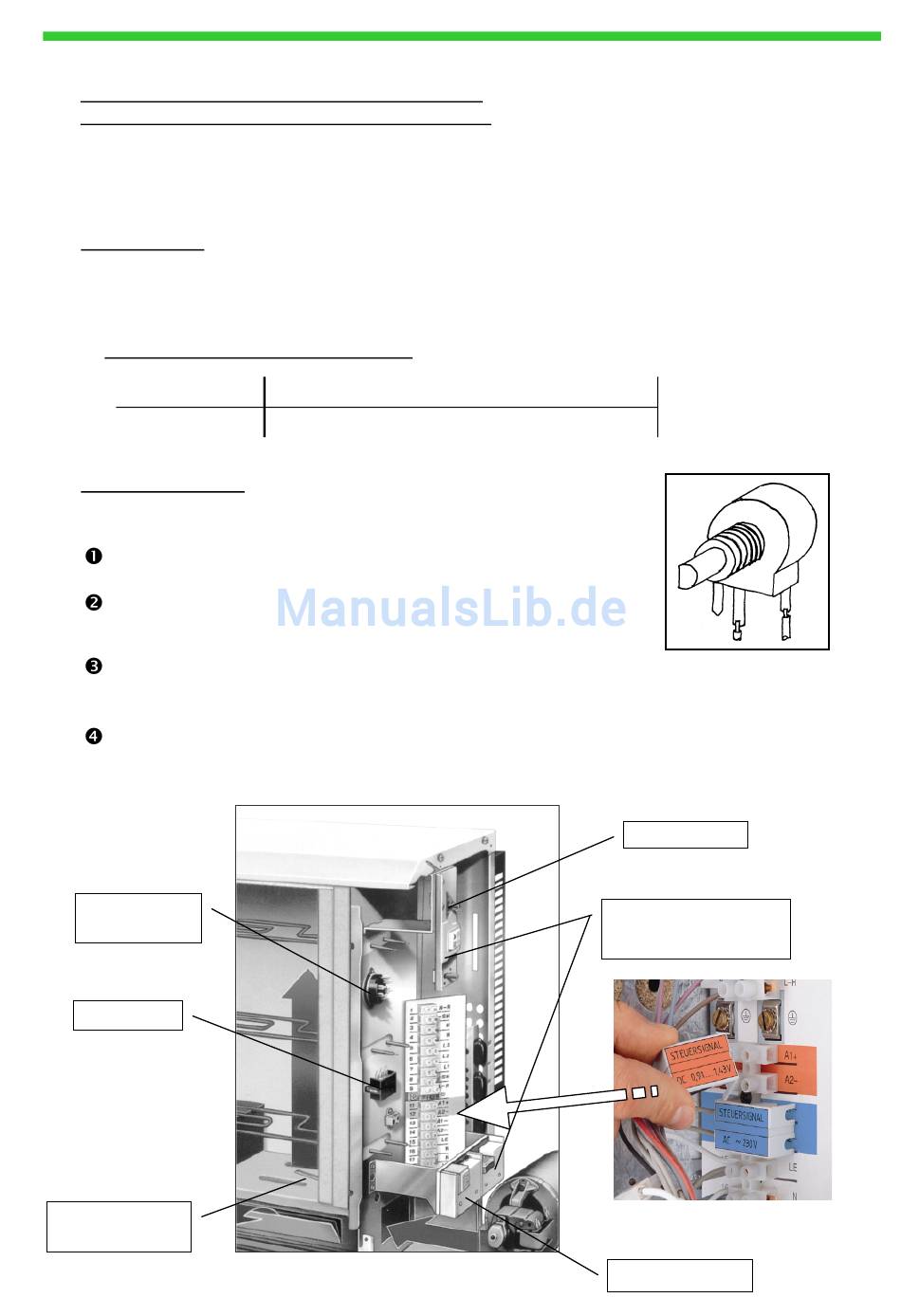

Abb. 6.2:
107 123 140 156 172 189 205 221 237 254 270
°C 20 70 120 170 220 270 320 370 420 470 520
Ident-Nr.: 15 0540
Bauteile der duo-electronic
Servicehandbuch
(±0,5%)
Abb. 6.1.: Anschluß des Poti
Intensitätssteller
Erweiterungsmodul
Einbau-Raumtemperaturregler
(Sonderzubehör)
AC/DC Aufladeregler
