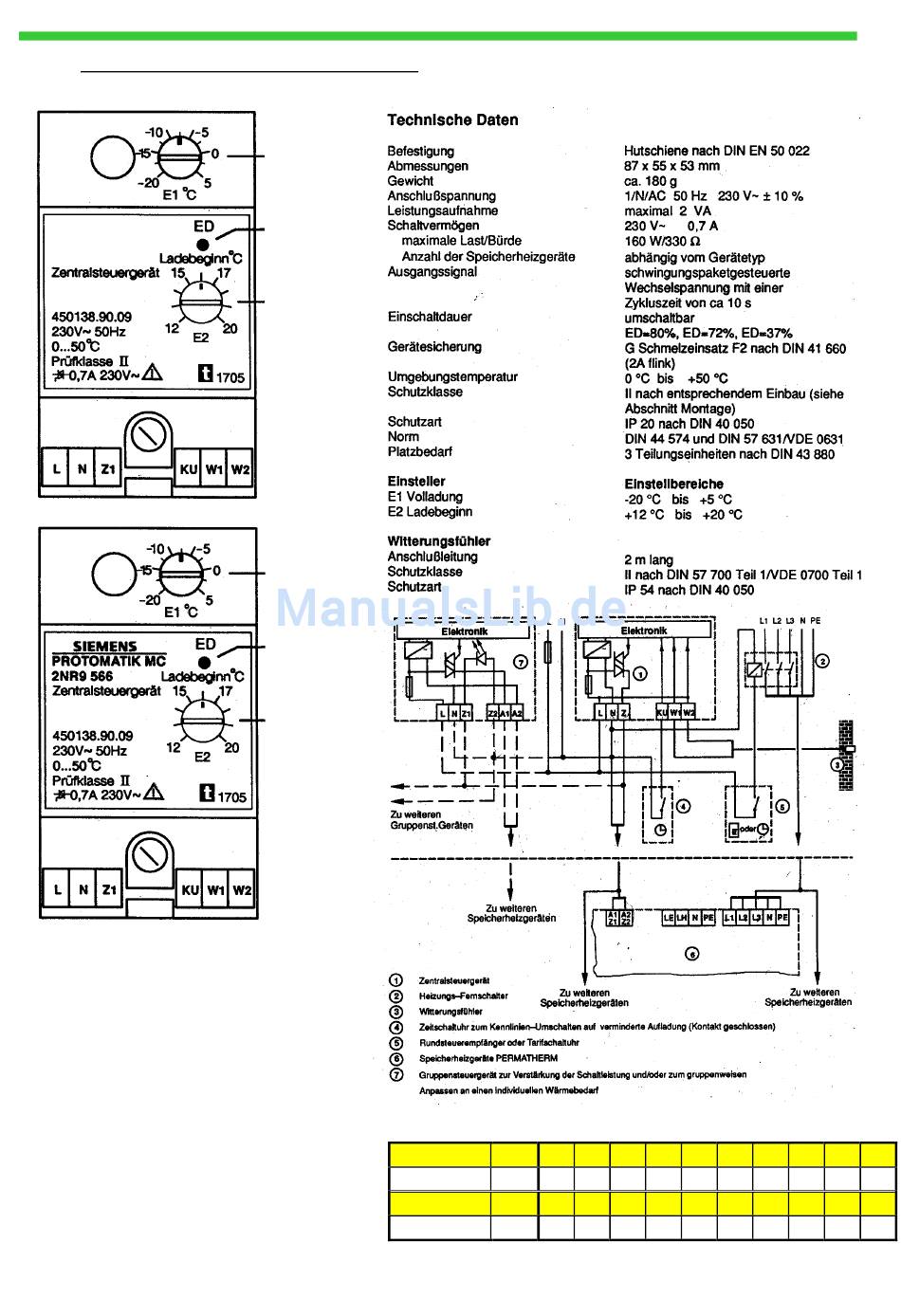

Protomatik ® Mc 2Nr9 566 Und Se 566 Ac - Dimplex PERMATHERM Servicehandbuch

PERMATHERM

die Elektromeister-Heizung
PROTOMATIK
8.2.4.
Aufladesteuergerät ohne Zeitwerk für 80% ED, 72% ED oder 37 % ED

PROTOMATIK MC
SE 566 AC
MC 2NR9 566 und SE 566 AC
®
Einsteller E1
'Volladung'
Anzeige des
Steuer-
impulses
Einsteller E2
''Ladebeginn
Einsteller E1
'Volladung'
Anzeige des
Steuer-
impulses
Einsteller E2
''Ladebeginn
Messwerttabelle NTC-Außenfühler nach DIN 44574:
Fühlertemperatur °C + 20
Fühlerwiderstand Ω 2432
Fühlertemperatur °C ± 0
Fühlerwiderstand Ω 5641
46
Servicehandbuch
+ 18 + 16 + 14 + 12 + 10
2634 2854 3098 3364 3657
- 4 - 6 - 8 - 10 - 12
6759 7412 8137 8942 9843
+ 8 + 6 + 4 ± 0
3980 4336 4728 5641
- 14 - 16 - 18 - 20
10840 11960 13213 14620
