Dimplex PERMATHERM Servicehandbuch Seite 133

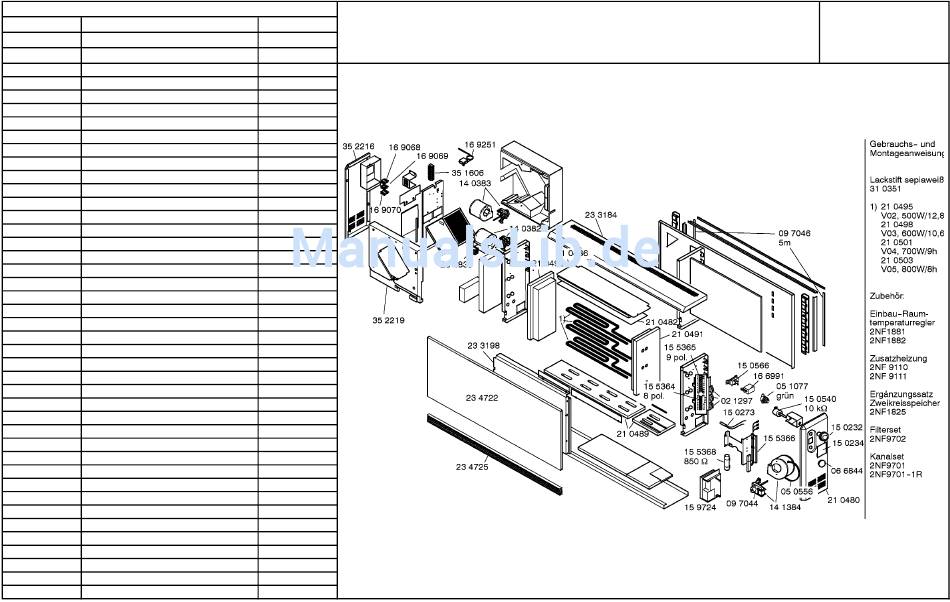

10.7.1.3.
Ident-Nr. Ersatzteilbezeichnung
02 1297 ZUGENTLASTUNG
05 0556 KLAMMER
05 1077 BEGRENZER-TEMPERATUR
06 6844 ABDECKUNG
09 7044 MOTOR
09 7046 DICHTUNGSBAND
14 0382 MOTOR-LUEFTER
14 0383 MOTOR-LUEFTER
14 1384 MOTOR-LUEFTER
15 0232 DREHGRIFF
15 0234 ABDECKUNG
15 0273 SENSOR
15 0540 POTENTIOMETER
15 0566 RELAIS
15 5364 KLEMME
15 5365 KLEMME
15 5366 KABELBAUM
15 5368 WIDERSTAND
15 9724 REGLER
16 6991 ABDECKUNG
16 9068 SCHALTER
16 9069 SCHALTER
16 9070 SCHALTER
16 9251 REGLER-TEMPERATUR
21 0480 GEHAEUSE-SEITENTEIL
21 0482 BLECH
21 0486 ABDECKUNG
21 0489 ISOLIERTEIL
21 0491 ISOLIERTEIL
21 0492 ISOLIERTEIL
21 0495 HEIZUNG (500 W)
21 0498 HEIZUNG (600W)
21 0501 HEIZUNG (700 W)
21 0503 HEIZUNG (800 W)
23 3184 GEHAEUSE-OBERTEIL
23 3199 ABDECKUNG
23 4722 GEHAEUSE-VORDERTEIL
23 4725 LUEFTUNGSGITTER
26 4839 NACHHEIZREGISTER
31 0351 LACKSTIFT (SEPIAWEIß)
35 2216 GEHAEUSE-SEITENTEIL
35 2219 ABDECKUNG
Verk.Bez (Typ)
Einsatz in
V02, V06
V03, V07
V04, V08
V05, V09
2NF1623-5DL/01-V01 2NF1633-5DL/01-V02
ESL-48GD/01 - V10 2NF1643-5DL/01-V03
2NF1653-5DL/01-V04
2NF1663-5DL/01-V05
ESL-4815KD/01 - V06 PERMATHERM
ESL-4818KD/01 - V07 PROTOMATIK
ESL-4821KD/01 - V08 PROTOTHERM
ESL-4824KD/01 - V09 TECLINE
