PERMATHERM 
die Elektromeister-Heizung

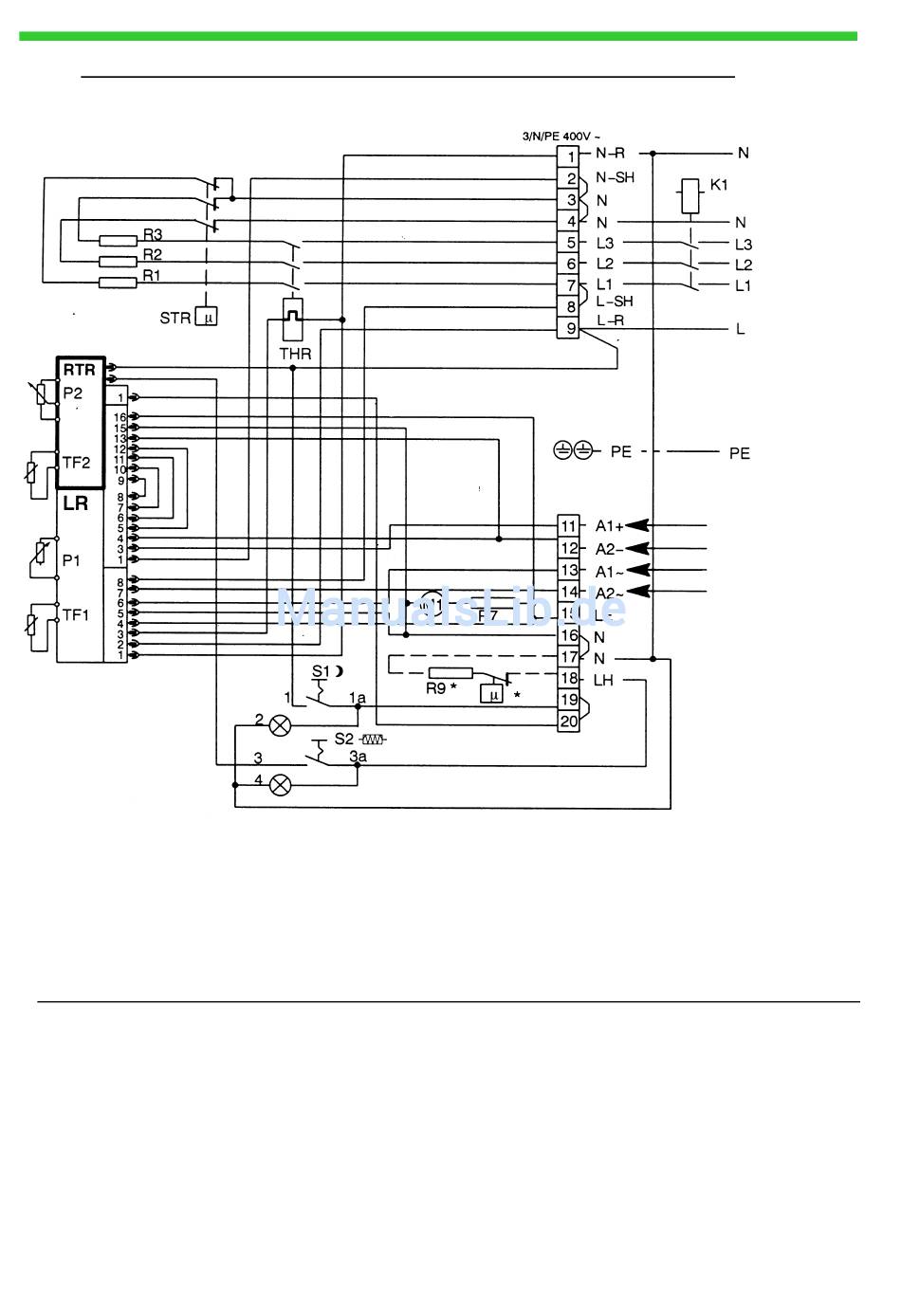

4.2.2. PERMATHERM
®
Standardinstallation mit Heizungsschütz
Klemmenbezeichnungen:
N-R Spannungsversorgung (Mittelleiter) für AC/DC-Aufladeregler
und REI 101 EZ bzw. REI 101 ED
N-SH Mittelleiter - Direktansteuerung über SH-Kontakt
N Mittelleiter
L1, L2, L3 Außenleiter
L-SH Außenleiter- Direktansteuerung über SH-Kontakt
L-R Spannungsversorgung (Außenleiter) für AC/DC-Aufladeregler
und REI 101 EZ bzw. REI 101 ED
PE Schutzleiter
A1 + / A2- Steuersignal - DC-Aufladesteuerung
(Gleichspannung 0,91 - 1,43V)
A1∼ ∼ ∼ ∼ / A2 ∼ ∼ ∼ ∼ Steuersignal - AC-Aufladesteuerung
(Wechselspannung 230V ED%)
LE Außenleiter - Lüfteransteuerung extern
LH Außenleiter - Zusatzheizung
TA Außenleiter - Temperaturabsenkung
D Universa mit Einbau-Raumtemperaturregler REI 101 EZ bzw. REI 101 ED
Bauteile:
LR AC/DC-Aufladeregler
M1 Lüftermotor
P1 Intensitätssteller-Aufladung
P2 Intensitätssteller Raumtemperatur
RTR Einbau-Raumtemperaturregler
R1, R2, R3 Rohrheizkörper
R7 Lüftervorwiderstand (nicht in allen Modellen)
R9 Zusatzheizung (Zubehör)
STR Sicherheitstemperaturregler
S1 Schalter - Nachtabsenkung
S2 Schalter - Zusatzheizung
TF1 Platin-Restwärmefühler
TF2 NTC-Raumtemperaturfühler
THR 3-pol. Thermorelais
µ Anlegeregler (bei Zubehör Zusatzheizung)
Servicehandbuch
Steuersignal
Steuersignal
0,91...1,43V DC
oder wahlweise
oder wahlweise
230V ED%
