7
Installateur-Menü
HINWEIS
Wird verwendet, um das Heizgerät auf die gewünschte
Konfiguration einzurichten.
7.1 Installateur-Menüoptionen
Rufen Sie im Hauptmenü das Installateur-Menü auf, indem
Sie die Tasten WEITER, ZURÜCK und MENÜ gleichzeitig
für 3 Sekunden gedrückt halten.
Der Benutzer kann mithilfe der Aufwärts- und Abwärtspfeile
durch die Installateur-Menüoptionen scrollen.
Installateur-Menüoptionen
Zentrale Ladesteuerung DC
Zentrale Ladesteuerung AC
Zentrale Raumtemperaturregelung
Boost-Element eingebaut
7.2 Betrieb mit einem Standard-Ladesteuerungssystem:
DC-Steuersignal 0,91 bis 1,43 V DC
Schließen Sie das Ladesteuerungskabel an die Klemmen
A1+ und A2 des Speicherheizgeräts an.
ACHTUNG!
Stellen Sie sicher, dass Sie die Kabel mit der richtigen
Polarität an die Klemmen anschließen!
In den Installateur-Menüoptionen:
Zentrale Ladesteuerung
Dies wird verwendet, um den Controller zu konfigurieren,
wenn eine zentrale Ladesteuerung angeschlossen und
betriebsbereit ist.
Blinkend
Abbrechen
Zurück
EIN
EIN
Abbrechen
und
zurück
zum Startbildschirm
Auswahl von AC

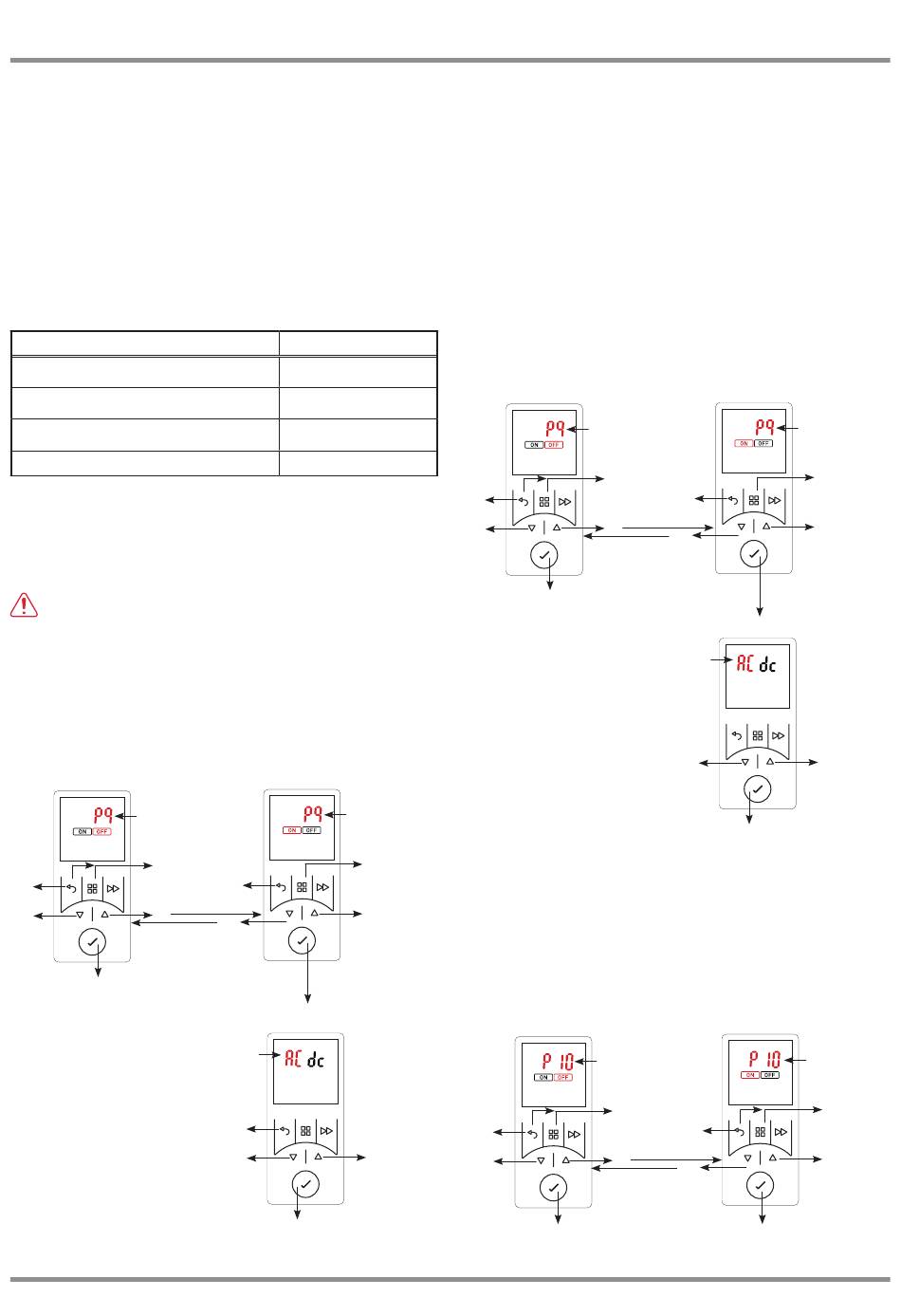

Abb. 7.1: Zentrale Ladesteuerung
Einrichtungsanweisungen
Siehe Abschnitt 7.2
Siehe Abschnitt 7.3
Siehe Abschnitt 7.4
Siehe Abschnitt 7.5
Blinkend
Abbrechen
Zurück
AUS
AUS
Auswahl von AC oder DC
Blinkend
Zurück
Auswahl von DC
Externen Laderegler aktivieren (AC oder DC)
7.3 Betrieb mit einem Standard-Ladesteuerungssystem:
AC-Steuersignal 230 V AC
Schließen Sie das Ladesteuerungskabel an die Klemmen
A1~ und A2~ des Speicherheizgeräts an.
Bei Ladesteuerungssystemen mit ED-System kann der
Laderegler des Speicherheizgeräts mit 80 %, 72 %, 68 %,
40 % und 37 % betrieben werden. Die Werkseinstellung
ist 80 % für ED-Systeme.
In den Installateur-Menüoptionen:
Zentrale Ladesteuerung
Dies wird verwendet, um den Controller zu konfigurieren,
wenn eine zentrale Ladesteuerung angeschlossen und
betriebsbereit ist.
Zurück
EIN
Abbrechen
und
zurück
zum Startbildschirm
Abb. 7.2: Zentrale Ladesteuerung
7.4 Betrieb mit einer standardmäßigen zentralen
Raumtemperaturregelung
In den Installateur-Menüoptionen:
Zentrale Raumtemperaturregelung
Hiermit wird der Regler konfiguriert, wenn ein zentraler
Raumtemperaturregler angeschlossen und betriebsbereit ist.
Zurück
EIN
Zurück zu Start
Abb. 7.3: Zentrale Raumtemperaturregelung
08/83039/0-1
Blinkend
Abbrechen
Zurück
EIN
AUS
Auswahl von AC oder DC
Blinkend
Auswahl von DC
Externen Laderegler aktivieren (AC oder DC)
Blinkend
Abbrechen
Zurück
EIN
AUS
Zurück zu Start
VFE20 - VFE70
Blinkend
Abbrechen
AUS
Auswahl von DC
Blinkend
Abbrechen
AUS
- 11 -
