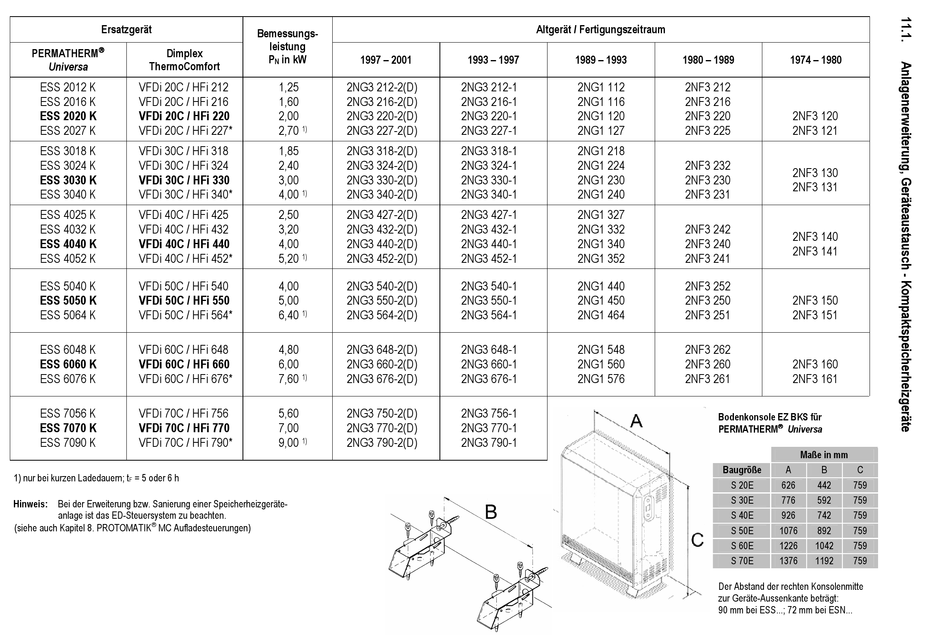

Dimplex PERMATHERM Servicehandbuch Seite 134

Ersatzgerät
   
PERMATHERM Dimplex
Universa ThermoComfort
ESS 2012 K VFDi 20C / HFi 212
ESS 2016 K VFDi 20C / HFi 216
ESS 2020 K VFDi 20C / HFi 220
ESS 2027 K VFDi 20C / HFi 227*
ESS 3018 K VFDi 30C / HFi 318
ESS 3024 K VFDi 30C / HFi 324
ESS 3030 K VFDi 30C / HFi 330
ESS 3040 K VFDi 30C / HFi 340*
ESS 4025 K VFDi 40C / HFi 425
ESS 4032 K VFDi 40C / HFi 432
ESS 4040 K VFDi 40C / HFi 440
ESS 4052 K VFDi 40C / HFi 452*
ESS 5040 K VFDi 50C / HFi 540
ESS 5050 K VFDi 50C / HFi 550
ESS 5064 K VFDi 50C / HFi 564*
ESS 6048 K VFDi 60C / HFi 648
ESS 6060 K VFDi 60C / HFi 660
ESS 6076 K VFDi 60C / HFi 676*
ESS 7056 K VFDi 70C / HFi 756
ESS 7070 K VFDi 70C / HFi 770
ESS 7090 K VFDi 70C / HFi 790*
1) nur bei kurzen Ladedauern; t = 5 oder 6 h
F
Hinweis: Bei der Erweiterung bzw. Sanierung einer Speicherheizgeräte-
anlage ist das ED-Steuersystem zu beachten.

(siehe auch Kapitel 8. PROTOMATIK MC Aufladesteuerungen)
Bemessungs-
leistung
P in kW 1997 – 2001
N
1,25 2NG3 212-2(D)
1,60 2NG3 216-2(D)
2,00 2NG3 220-2(D)
2,70 1) 2NG3 227-2(D)
1,85 2NG3 318-2(D)
2,40 2NG3 324-2(D)
3,00 2NG3 330-2(D)
4,00 1) 2NG3 340-2(D)
2,50 2NG3 427-2(D)
3,20 2NG3 432-2(D)
4,00 2NG3 440-2(D)
5,20 1) 2NG3 452-2(D)
4,00 2NG3 540-2(D)
5,00 2NG3 550-2(D)
6,40 1) 2NG3 564-2(D)
4,80 2NG3 648-2(D)
6,00 2NG3 660-2(D)
7,60 1) 2NG3 676-2(D)
5,60 2NG3 750-2(D)
7,00 2NG3 770-2(D)
9,00 1) 2NG3 790-2(D)
Altgerät / Fertigungszeitraum
1993 – 1997 1989 – 1993
2NG3 212-1 2NG1 112
2NG3 216-1 2NG1 116
2NG3 220-1 2NG1 120
2NG3 227-1 2NG1 127
2NG3 318-1 2NG1 218
2NG3 324-1 2NG1 224
2NG3 330-1 2NG1 230
2NG3 340-1 2NG1 240
2NG3 427-1 2NG1 327
2NG3 432-1 2NG1 332
2NG3 440-1 2NG1 340
2NG3 452-1 2NG1 352
2NG3 540-1 2NG1 440
2NG3 550-1 2NG1 450
2NG3 564-1 2NG1 464
2NG3 648-1 2NG1 548
2NG3 660-1 2NG1 560
2NG3 676-1 2NG1 576
2NG3 756-1
2NG3 770-1
2NG3 790-1
1980 – 1989 1974 – 1980
2NF3 212
2NF3 216
2NF3 220 2NF3 120
2NF3 225 2NF3 121
2NF3 232
2NF3 130
2NF3 230
2NF3 131
2NF3 231
2NF3 242
2NF3 140
2NF3 240
2NF3 141
2NF3 241
2NF3 252
2NF3 250 2NF3 150
2NF3 251 2NF3 151
2NF3 262
2NF3 260 2NF3 160
2NF3 261 2NF3 161
Bodenkonsole EZ BKS für
   
PERMATHERM Universa
Maße in mm
Baugröße A B C
S 20E 626 442 759
S 30E 776 592 759
S 40E 926 742 759
S 50E 1076 892 759
S 60E 1226 1042 759
S 70E 1376 1192 759
Der Abstand der rechten Konsolenmitte
zur Geräte-Aussenkante beträgt:
90 mm bei ESS...; 72 mm bei ESN...
