Anschluss an die Peripherie

7 ANSCHLUSS AN DIE PERIPHERIE
7.1

Steckerbelegung

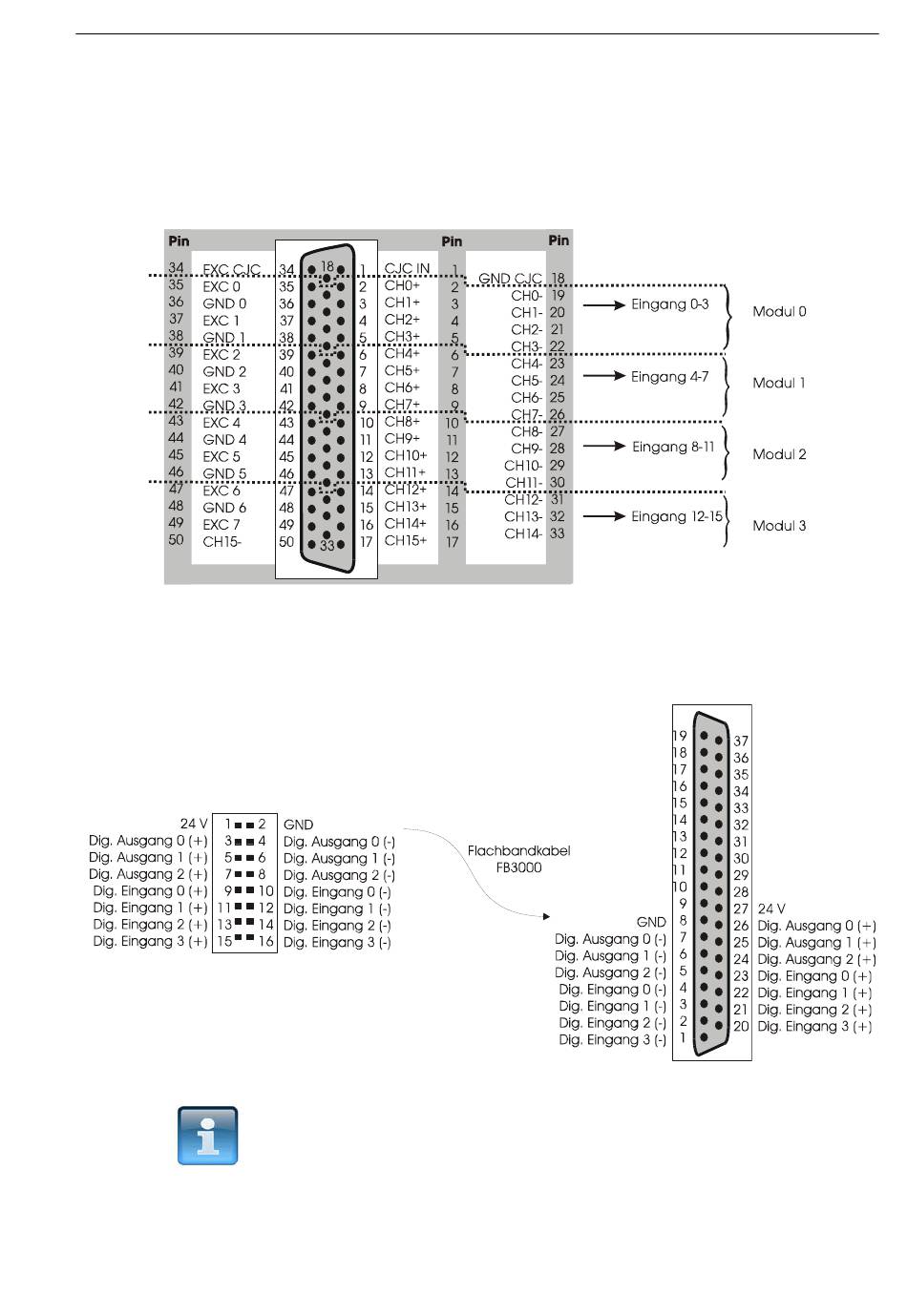

Abb. 7-1: 50-pol. D-Sub Stecker

Abb. 7-2: 16-pol. Flachbandstecker an einem
37-pol. D-Sub Stecker angeschlossen
ACHTUNG!
Stecken Sie das Kabel FB3000 auf den Stecker der Karte,
indem Sie die rote (bzw. blaue oder schwarze) Kabelleitung
auf Pin 1 aufstecken.
APCI-3200
19
