APCI-3200

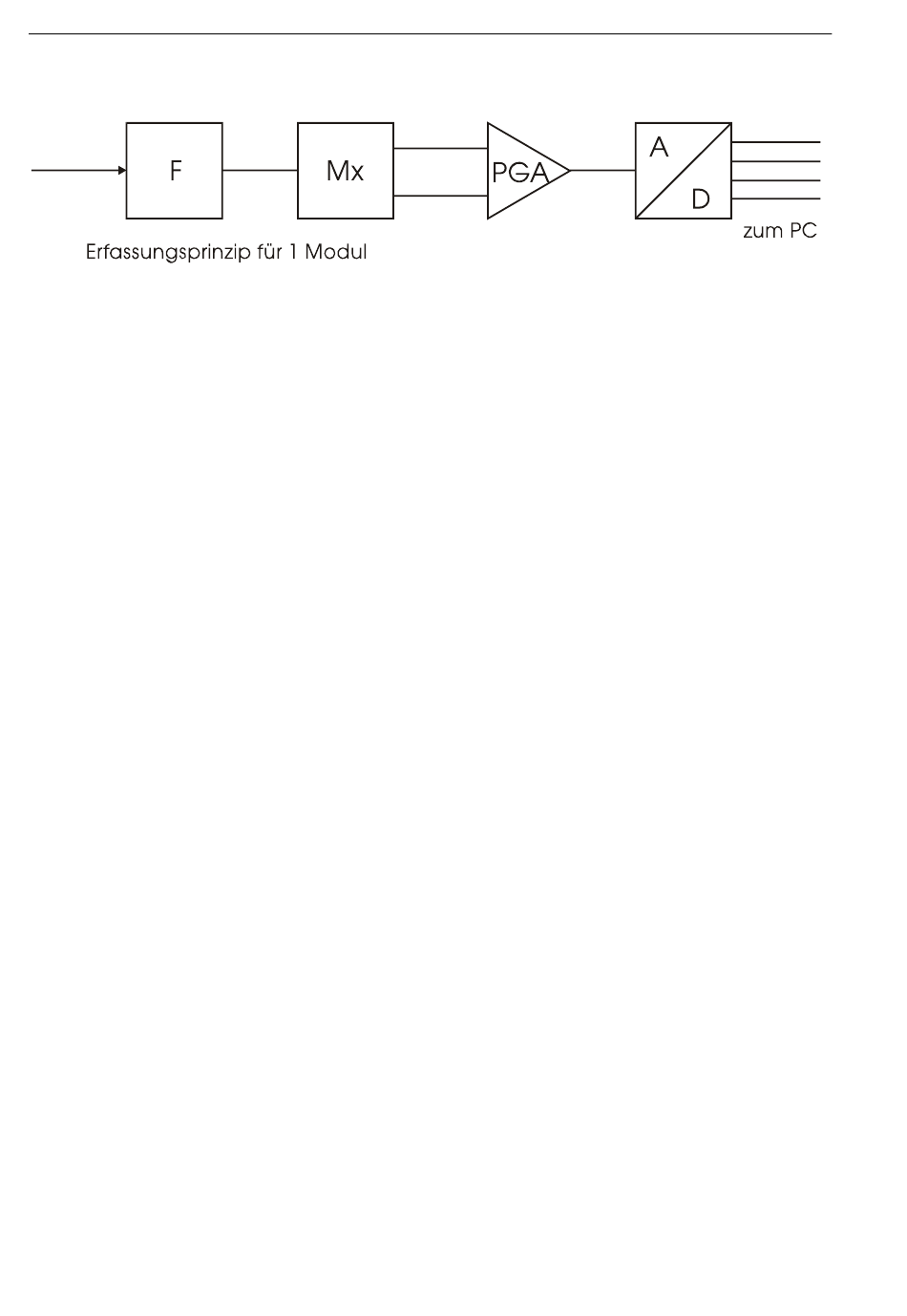

Abb. 8-2: Erfassungsprinzip der analogen Eingänge
Modul 0 entspricht den Eingängen 0 bis 3.
Modul 1 entspricht den Eingängen 4 bis 7.
Modul 2 entspricht den Eingängen 8 bis 11.
Modul 3 entspricht den Eingängen 12 bis 15.
Die Konvertierung von dem Modul x wird durch Single Start, Single Scan,
Continuous Scan mit oder ohne Timer, durch Softwaretrigger oder externe
Hardwaretrigger über einen digitalen Eingangskanal gestartet:
Digitaler Eingang 0 für Modul 0.
-
Digitaler Eingang 1 für Modul 1.
-
Digitaler Eingang 2 für Modul 2.
-
Digitaler Eingang 3 für Modul 3.
-
Wenn die Konvertierung beendet ist, wird ein Konvertierungsende (EOC: "End of
Conversion") ausgelöst. Der gemessene Wert kann jederzeit mit der
entsprechenden Treiberfunktion zurückgelesen werden.
8.2.1 Erfassungsmöglichkeiten
Jeder Kanal kann einzeln erfasst werden (Software Start;
-
Siehe Abb. 8-3).
Jedes Modul (4 Kanäle) kann einzeln erfasst werden (ein Kanal nach dem
-
anderen):
einmal durch Softwaretrigger (Single Software Scan; Siehe Abb. 8-4)
-
einmal durch externen Trigger (Single Hardware Scan)
-
zyklisch durch Softwaretrigger (Continuous Software Scan)
-
zyklisch durch Softwaretrigger mit Timer (Continuous Software Scan with
-
Timer)
zyklisch durch externen Trigger (Continuous Hardware Scan)
-
zyklisch durch externen Trigger mit Timer (Continuous Hardware Scan with
-
Timer; Siehe Abb. 8-5)
Jede Möglichkeit wird über Software konfiguriert.
28
Funktionen der Karte
