APCI-3200

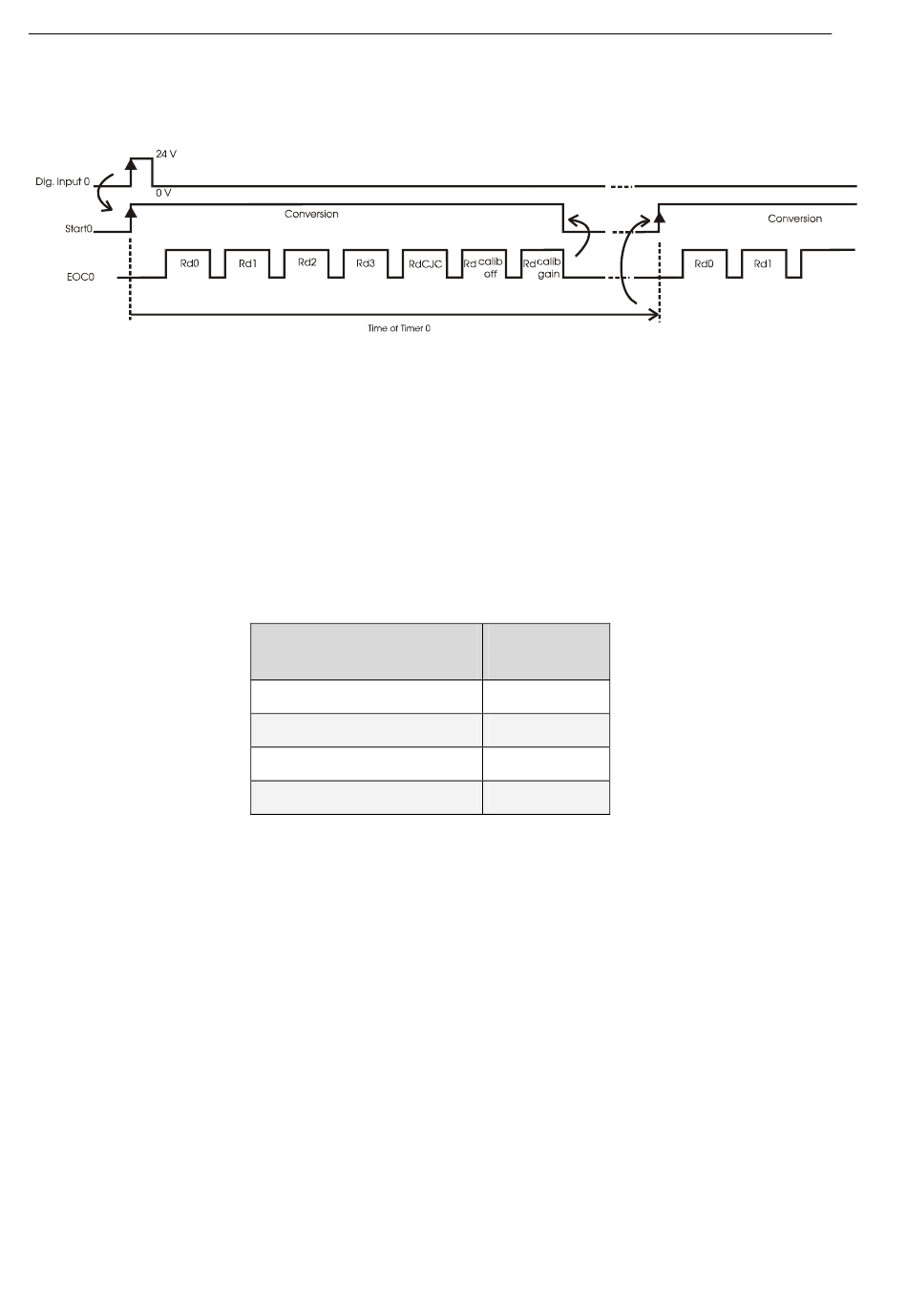

Abb. 8-5: Erfassungsbeispiel - Continuous Hardware Scan
Die Wandlung ist mit dem Single Software Scan vergleichbar.
Der Unterschied besteht darin, dass der Start durch einen der 4 digitalen Eingänge
(Externen Trigger) ausgelöst wird. Zwischen 2 SCAN-Start kann eine Zeit durch
einen 10-Bit Timer programmiert werden. Die Wandlung wird durch Software
gestoppt.
Erfassungszeiten
8.2.2 Interrupt
Pro Modul wird eine Konvertierungsende ("End Of Conversion") automatisch
nach jeder Messung generiert. Diese können einen Interrupt auslösen.
8.2.3 Timer
Über die 4 x 10-Bit Timer können die Abstände (Delay) zwischen 2
SCAN-Start angegeben werden. Jeder Timer kann unabhängig von den anderen
in 2 verschiedene Zeitbasen konfiguriert werden.
30
mit Timer (steigende Flanke)
Tabelle 8-1: Erfassungszeiten
Erfassungsfrequenz (Hz)
1 Kanal, Offset, Referenz
20
40
80
160
Funktionen der Karte
Erfassungs-
Periode (ms)
50
25
12,5
6,25
