Funktionen der Karte
8
FUNKTIONEN DER KARTE
8.1
Blockschaltbild
8.2
Analoge Eingabe
Es befinden sich max. 16 analoge Eingänge auf der Karte. Die 16 Eingänge
werden in 4 Module aufgeteilt. Jedem Modul wird ein 18-Bit A/D Wandler
zugewiesen. Jeder Wandler kann die 4 Eingänge einzeln oder sequenziell, einmal
oder zyklisch durch Timer erfassen (Scan, Single oder Continuous Mode). Eine
parallele Erfassung von 4 A/D-Wandlern ist möglich.
Mit der APCI-3200 sind verschiedene Anwendungen möglich:
Erfassung 16 SE oder 8 differentieller analoger Spannungseingänge mit einer
-
18-Bit Auflösung, im Bereich von ± 1,25 V
Temperaturerfassung über Thermoelemente oder Widerstandsthermometer
-
(RTD)
Widerstandsmessung.
-
Für die Eingangserfassung werden folgende Parameter über Software
konfiguriert:
Verstärkung
-
Polarität
-
Eingangsmode: Single-Ended oder differentiell.
-

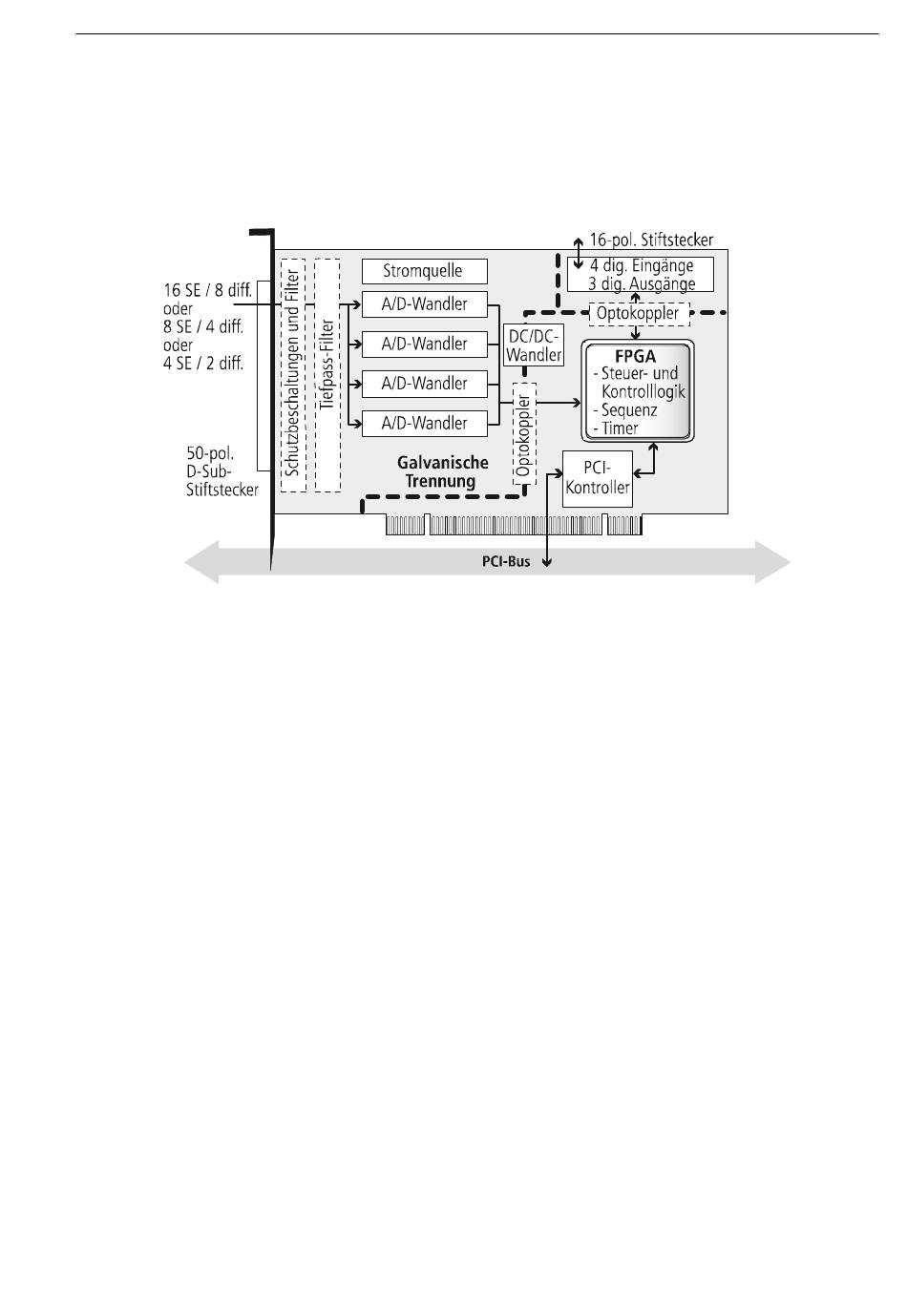

Abb. 8-1: Blockschaltbild der APCI-3200
APCI-3200
27
