bürkert 8045 Schnellstartanleitung Seite 14

Das Gerät vor elektromagnetischen Störungen, UV-
Bestrahlung und bei Außenanwendung vor Witterungs-
einflüssen schützen.
7.2. Empfehlungen für die Installation
des 8045 in die Rohrleitung
→ Ein für die Geschwindigkeit der Flüssigkeit im Rohr geeig-
netes S020-Fitting wählen.
→ Das Gerät so am Rohr installieren, dass die Ein- und Auslaufab-
stände entsprechend der Rohrkonstruktion eingehalten werden,
siehe Norm EN ISO 5167-1 und Abb. 4:
14
Fließrichtung
Rohrleitung mit 2 90°-Krümmern

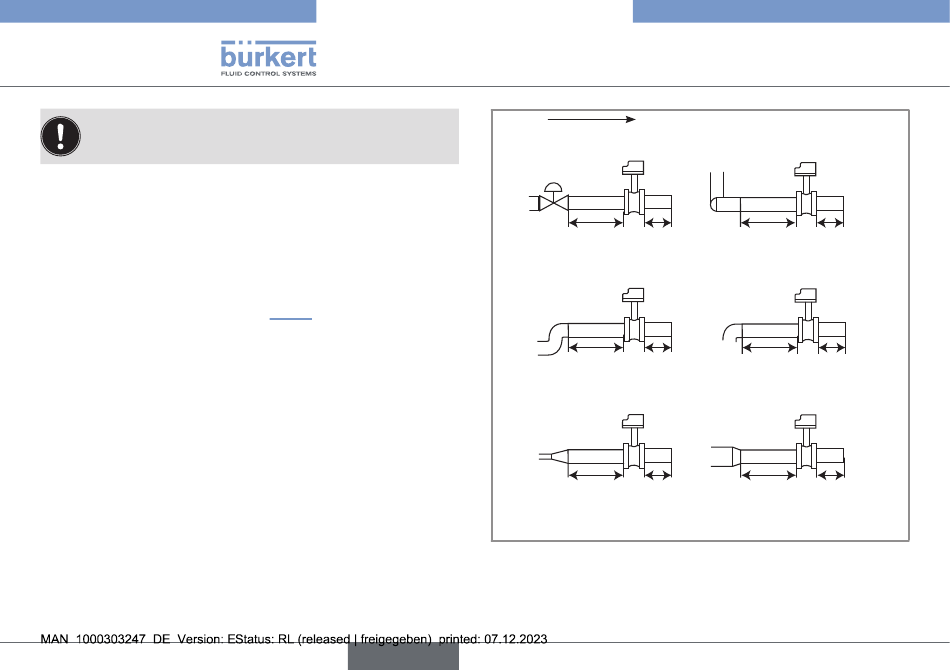

Abb. 4: Mindestein- und -auslaufstrecken je nach Aufbau der
deutsch
Typ 8045
Installation und Verkabelung
50 x DN 5 x DN
Mit Regelventil Rohrleitung mit 2 90°-Krümmern in
25 x DN 5 x DN
Rohrleitung mit 1 90°-Krümmer
18 x DN 5 x DN
Mit Rohraufweitung
Rohrleitungen.
40 x DN 5 x DN
3 Dimensionen
20 x DN 5 x DN
oder 1 T-Stück
15 x DN 5 x DN
Mit Rohrreduzierung
