Installation und Verkabelung
Sind keine solchen Apparate in der Nähe des Geräts ein-
gebaut, Stromauf- und -abwärts des Geräts Erdungsringe in
die Kunststoffrohre einführen und diese mit derselben Erde
verbinden. Die Erdungsringe müssen in Kontakt mit der Flüs-
sigkeit sein.
Abschirmung des Versorgungskabels
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit
1)
100 nF / 50 V zwischen Minuspol der Stromversorgung und Erde
anschließen.

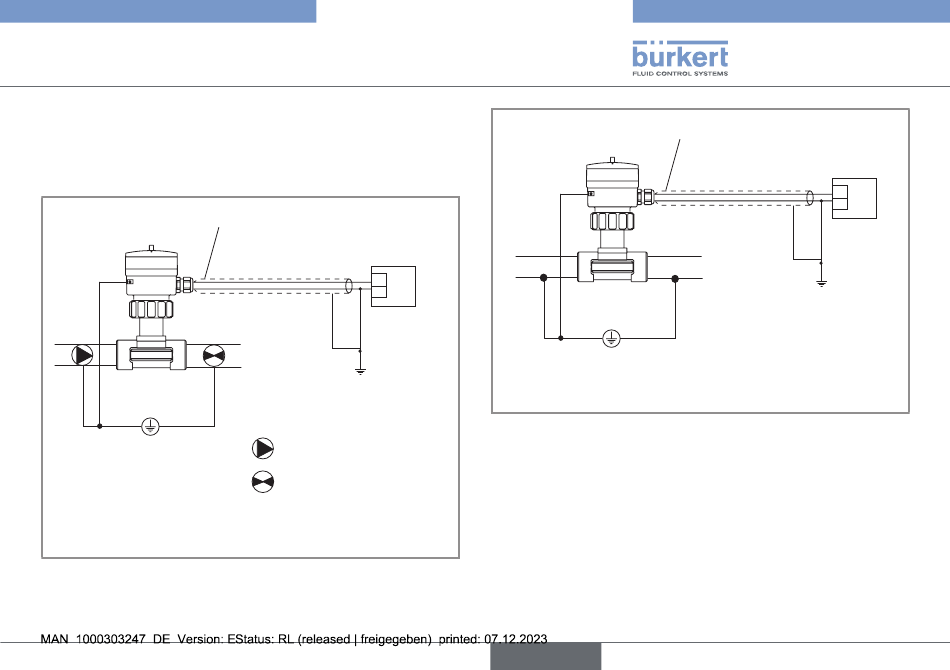

Abb. 10: Prinzipschaltbild eines Potentialausgleichs bei
Rohrleitungen aus Kunststoff
Typ 8045
Spannungsversorgung
18-36VDC
+
-
1)
Rohrleitungen aus Kunst-
stoff
Ventil, Pumpe, ... (oder Erdungs-
ringe, nicht mitgeliefert, in der
Rohrleitung eingefügt)
Abschirmung des Versorgungskabels
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit
1)
100 nF / 50 V zwischen Minuspol der Stromversorgung und Erde
anschließen.
Abb. 11: Prinzipschaltbild eines Potentialausgleichs bei
Rohrleitungen aus Metall
deutsch
Spannungsversorgung
18-36VDC
+
-
1)
Rohrleitung aus
Metall
