bürkert 8045 Schnellstartanleitung Seite 22

7.5.3. Anschluss der DO2- und
DO3-Relaisausgänge
GEFAHR
Gefahr durch Verwendung der Relaisausgänge eines UL-
Geräts in einer feuchten Umgebung.
▶ Bei Verwendung eines UL-Geräts in einer feuchten
Umgebung:
- Die Relaisausgänge mit einer maximalen Wechsel-
spannung von 16 Vrms und 22,6 Vpeak versorgen.
- Oder die Relaisausgänge mit einer maximalen Gleich-
spannung von 35 V DC versorgen.
m
3 A
230 VAC
3 A
230 VAC

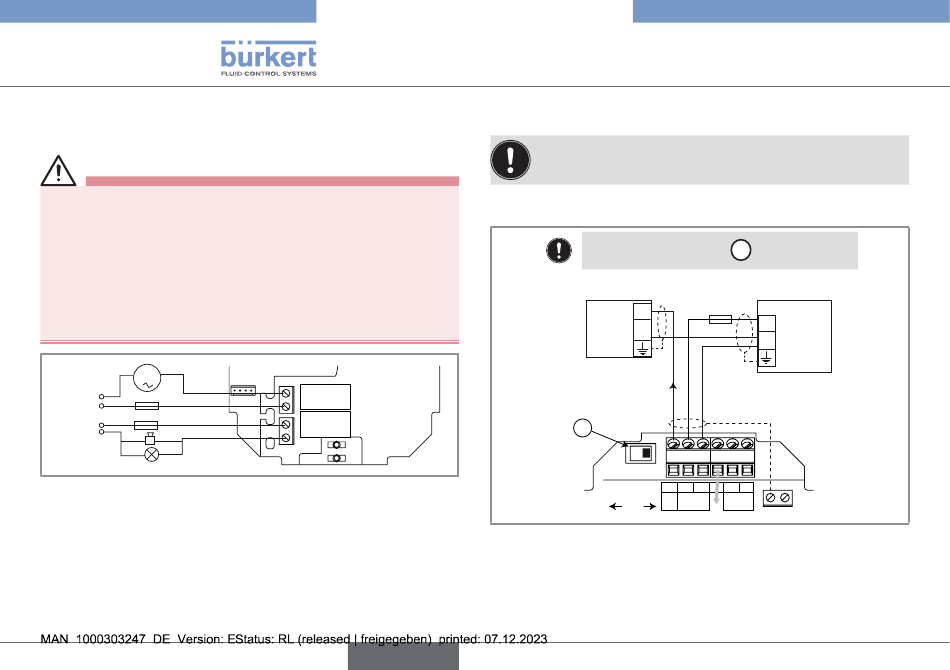

Abb. 16: Anschluss der Relaisausgänge DO2 und DO3
22
DO2
DO3
deutsch
Typ 8045
Installation und Verkabelung
7.5.4. Anschluss des Stromausgangs AO1
Aus Sicherheitsgründen sind die Kabel mit einer nichtlei-
tenden Kabelklemme zu befestigen.
Der 4...20 mA-Ausgang kann entweder als Quelle oder als Senke
angeschlossen werden.
Stellung des Schalters
+
-
4...20 mA-Eingang am
externen Gerät
I
A
CURRENT Iout
SINK SOURCE
AO1
Abb. 17: Anschluss des 4...20 mA-Ausgangs (AO1) als Quelle
(*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und Erde
anschließen.
A
auf „SOURCE".
18-36 V DC
300 mA
+
-
(*)
Spannungsversorgung
L+ L - PE P+ P-
Supply PULSE
18...36 Vdc DO1
PE
