bürkert 8045 Schnellstartanleitung Seite 24

18-36 V DC
300 mA
+
-
Spannungs-
(*)
versorgung
Iout
AO1

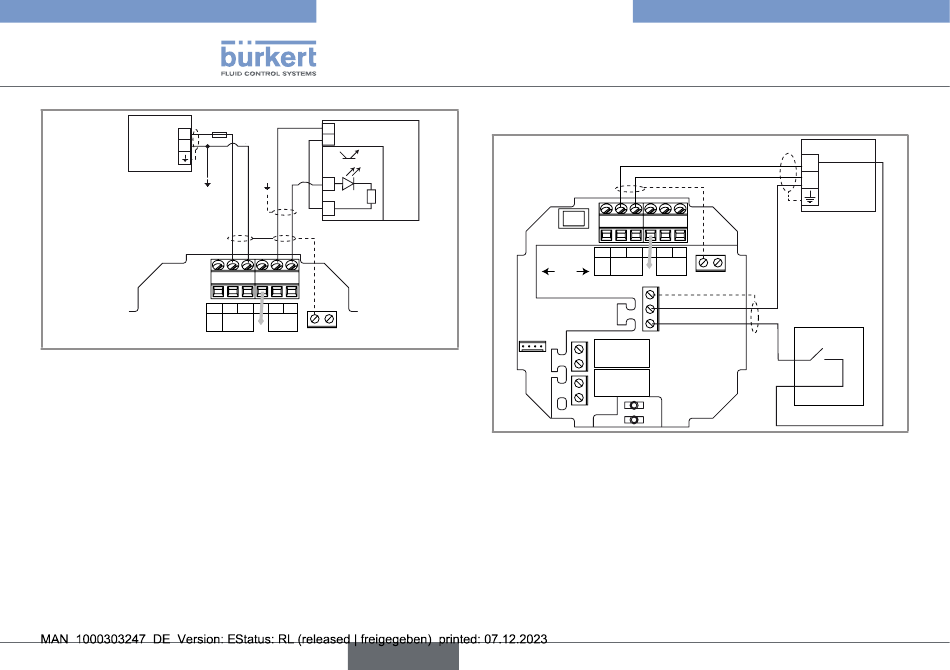

Abb. 20: PNP-Anschluss des Transistorausgangs DO1
(*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und Erde
anschließen.
24
+
5-36 VDC
-
+
-
SPS
L+ L - PE P+ P-
Supply PULSE
18...36 Vdc DO1
PE
deutsch
Typ 8045
Installation und Verkabelung
7.5.6. Anschluss des Digitaleingangs DI1
CURRENT Iout L+ L - PE P+ P-
SINK SOURCE
Supply PULSE
AO1
18...36 Vdc DO1
DI1
PE
-
+
DO2
DO3
18-36 V DC
+
-
(*)
Spannungs-
versorgung
PE
Schalter
