Installation und Verkabelung
Mit dem Schalter A den Anschluss des 4...20-mA-Stro-
mausgangs als Senke oder Quelle zu konfigurieren.
CURRENT
SINK SOURCE
Anschluss des
Stromausgangs als Quelle

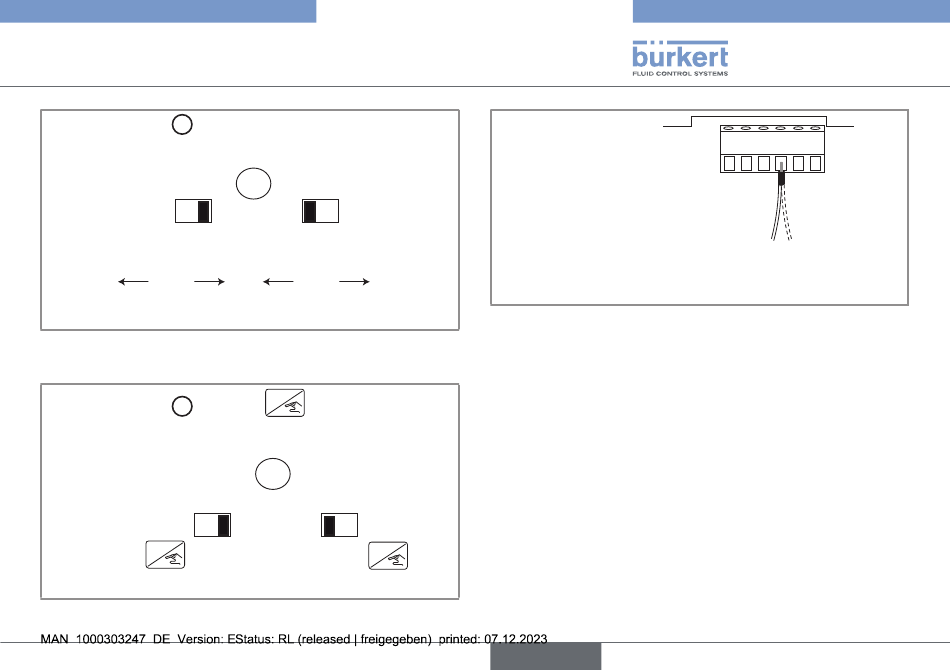

Abb. 13: Senke/Quelle-Schalter
Mit dem Schalter B die Taste
um einen unbefugten Zugriff auf die Konfiguration des
Geräts zu verhindern.
OFF ON
ENTER
Die Taste ist entsperrt
(Standardposition).
Abb. 14: Umschalten, um die ENTER-Taste zu sperren/entsperren.
Typ 8045
A
CURRENT
SINK SOURCE
Anschluss des
Stromausgangs als Senke
ENTER
sperren/entsperren,
B
OFF ON
ENTER
Die Taste ist
gesperrt.
Vom Gehäuse kommendes Erdungskabel.
Bei einer Variante mit Edelstahl-Durchflusssensor kommt
Abb. 15: Anschluss des vom Gehäuse kommenden
Erdungskabels (werkseitig hergestellt)
deutsch
1 2 3 4 5 6
ein zweites Kabel vom Sensor.
