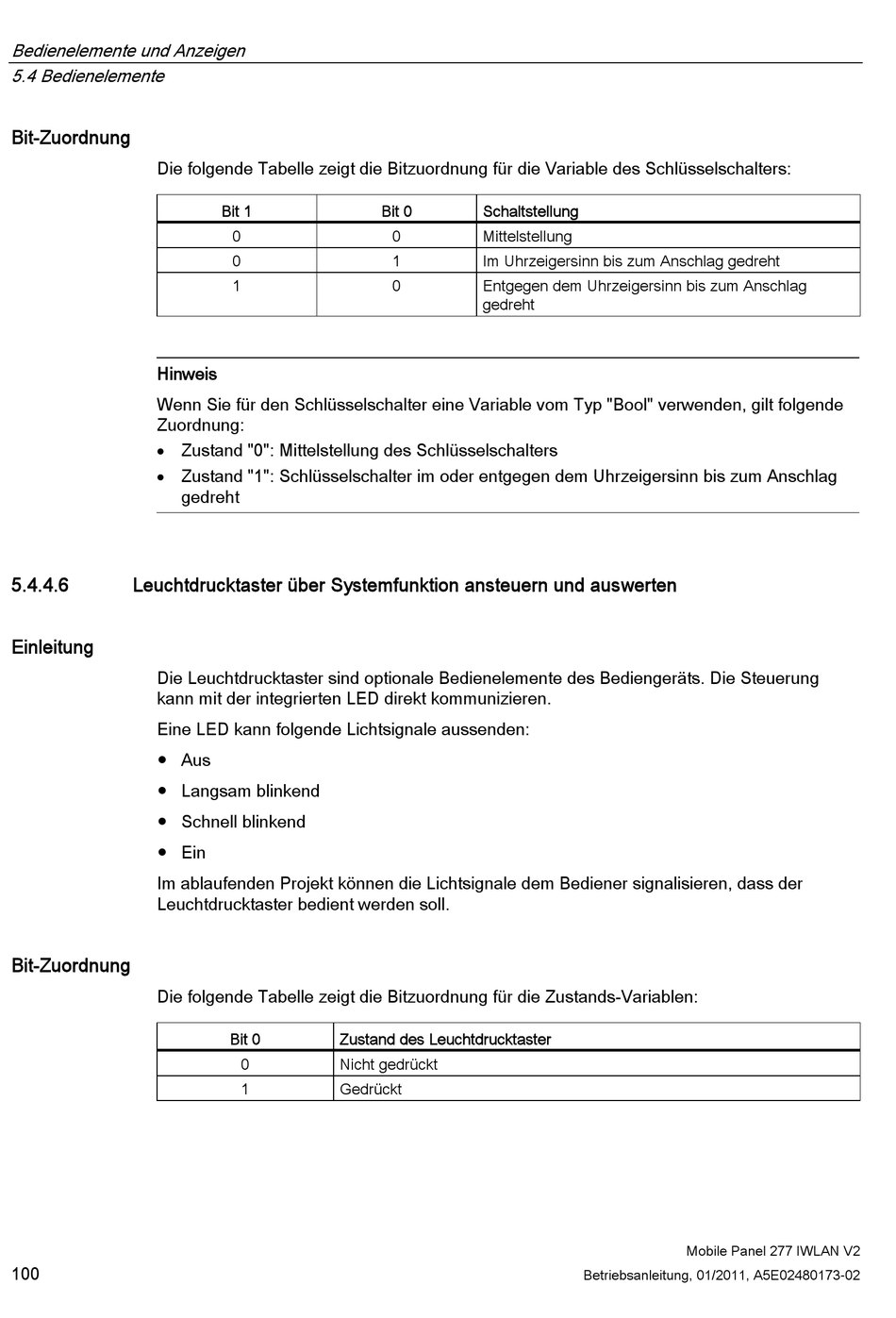

Bedienelemente und Anzeigen
5.4 Bedienelemente
Bit-Zuordnung
Die folgende Tabelle zeigt die Bitzuordnung für die Variable des Schlüsselschalters:
Hinweis
Wenn Sie für den Schlüsselschalter eine Variable vom Typ "Bool" verwenden, gilt folgende
Zuordnung:
Zustand "0": Mittelstellung des Schlüsselschalters
Zustand "1": Schlüsselschalter im oder entgegen dem Uhrzeigersinn bis zum Anschlag
5.4.4.6
Leuchtdrucktaster über Systemfunktion ansteuern und auswerten
Einleitung
Die Leuchtdrucktaster sind optionale Bedienelemente des Bediengeräts. Die Steuerung
kann mit der integrierten LED direkt kommunizieren.
Eine LED kann folgende Lichtsignale aussenden:
● Aus
● Langsam blinkend
● Schnell blinkend
● Ein
Im ablaufenden Projekt können die Lichtsignale dem Bediener signalisieren, dass der
Leuchtdrucktaster bedient werden soll.
Bit-Zuordnung
Die folgende Tabelle zeigt die Bitzuordnung für die Zustands-Variablen:
100
Bit 1
0
0
1
gedreht
Bit 0
Zustand des Leuchtdrucktaster
0
Nicht gedrückt
1
Gedrückt
Bit 0
Schaltstellung
0
Mittelstellung
1
Im Uhrzeigersinn bis zum Anschlag gedreht
0
Entgegen dem Uhrzeigersinn bis zum Anschlag
gedreht
Mobile Panel 277 IWLAN V2
Betriebsanleitung, 01/2011, A5E02480173-02
