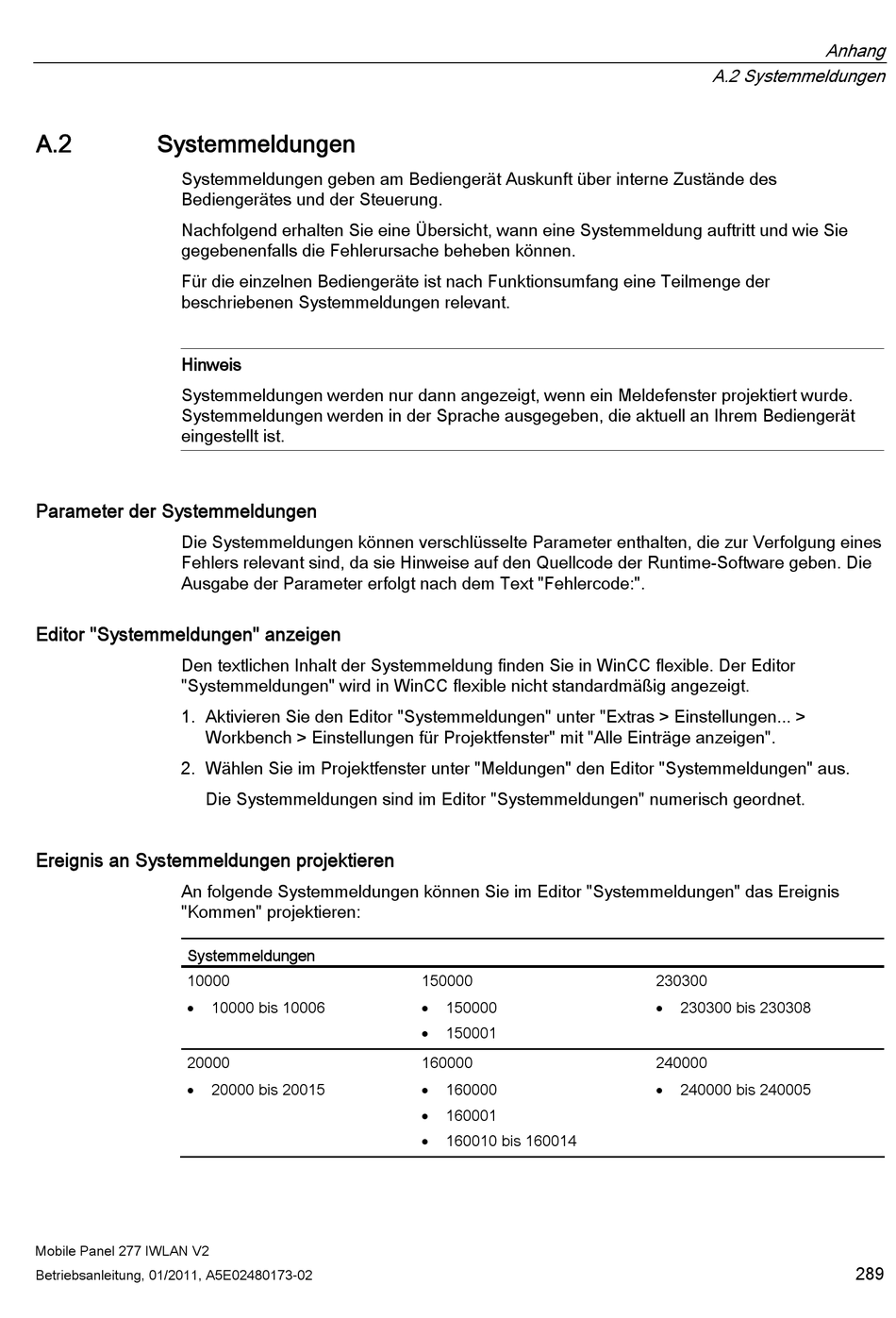

A.2
Systemmeldungen
Systemmeldungen geben am Bediengerät Auskunft über interne Zustände des
Bediengerätes und der Steuerung.
Nachfolgend erhalten Sie eine Übersicht, wann eine Systemmeldung auftritt und wie Sie
gegebenenfalls die Fehlerursache beheben können.
Für die einzelnen Bediengeräte ist nach Funktionsumfang eine Teilmenge der
beschriebenen Systemmeldungen relevant.
Hinweis
Systemmeldungen werden nur dann angezeigt, wenn ein Meldefenster projektiert wurde.
Systemmeldungen werden in der Sprache ausgegeben, die aktuell an Ihrem Bediengerät
eingestellt ist.
Parameter der Systemmeldungen
Die Systemmeldungen können verschlüsselte Parameter enthalten, die zur Verfolgung eines
Fehlers relevant sind, da sie Hinweise auf den Quellcode der Runtime-Software geben. Die
Ausgabe der Parameter erfolgt nach dem Text "Fehlercode:".
Editor "Systemmeldungen" anzeigen
Den textlichen Inhalt der Systemmeldung finden Sie in WinCC flexible. Der Editor
"Systemmeldungen" wird in WinCC flexible nicht standardmäßig angezeigt.
1. Aktivieren Sie den Editor "Systemmeldungen" unter "Extras > Einstellungen... >
2. Wählen Sie im Projektfenster unter "Meldungen" den Editor "Systemmeldungen" aus.
Ereignis an Systemmeldungen projektieren
An folgende Systemmeldungen können Sie im Editor "Systemmeldungen" das Ereignis
"Kommen" projektieren:
Systemmeldungen
10000
20000
Mobile Panel 277 IWLAN V2
Betriebsanleitung, 01/2011, A5E02480173-02
Workbench > Einstellungen für Projektfenster" mit "Alle Einträge anzeigen".
Die Systemmeldungen sind im Editor "Systemmeldungen" numerisch geordnet.
10000 bis 10006
20000 bis 20015
150000
150000
150001
160000
160000
160001
160010 bis 160014
A.2 Systemmeldungen
230300
230300 bis 230308
240000
240000 bis 240005
Anhang
289
