Cablaggio
Filo a trefolo fine senza estremità metallica: 1.
Allentando la connessione:
4.3 Connessione dell'unità di misura
Specifiche dei cavi fieldbus secondo IEC 61158-2 (MBP), per dettagli, si vedano le Istruzioni di
funzionamento (su CD-ROM). I dispositivi possono essere collegati a FOUNDATION Fieldbus™
in due modi:
• Connessione mediante pressacavo convenzionale → Cap. 4.3.1
• Connessione mediante connettore fieldbus (opzionale, acquistabile come accessorio)
"
Pericolo!
• Prima di installare o collegare il trasmettitore da testa disattivare l'alimentazione. In caso di
mancata osservanza di questa indicazione si potrebbero verificare danni irreparabili ai
componenti dell'elettronica.
• Si consiglia la messa a terra mediante una vite di terra (testa terminale, custodia da campo).
• Consigliamo di non collegare il fieldbus mediante pressacavi convenzionali. In caso di
sostituzione anche di uno solo dei misuratori, la comunicazione bus dovrà essere interrotta.
4.3.1 Pressacavi o ingressi
!
Nota!
Rispettare inoltre la procedura generale su → ä 57.

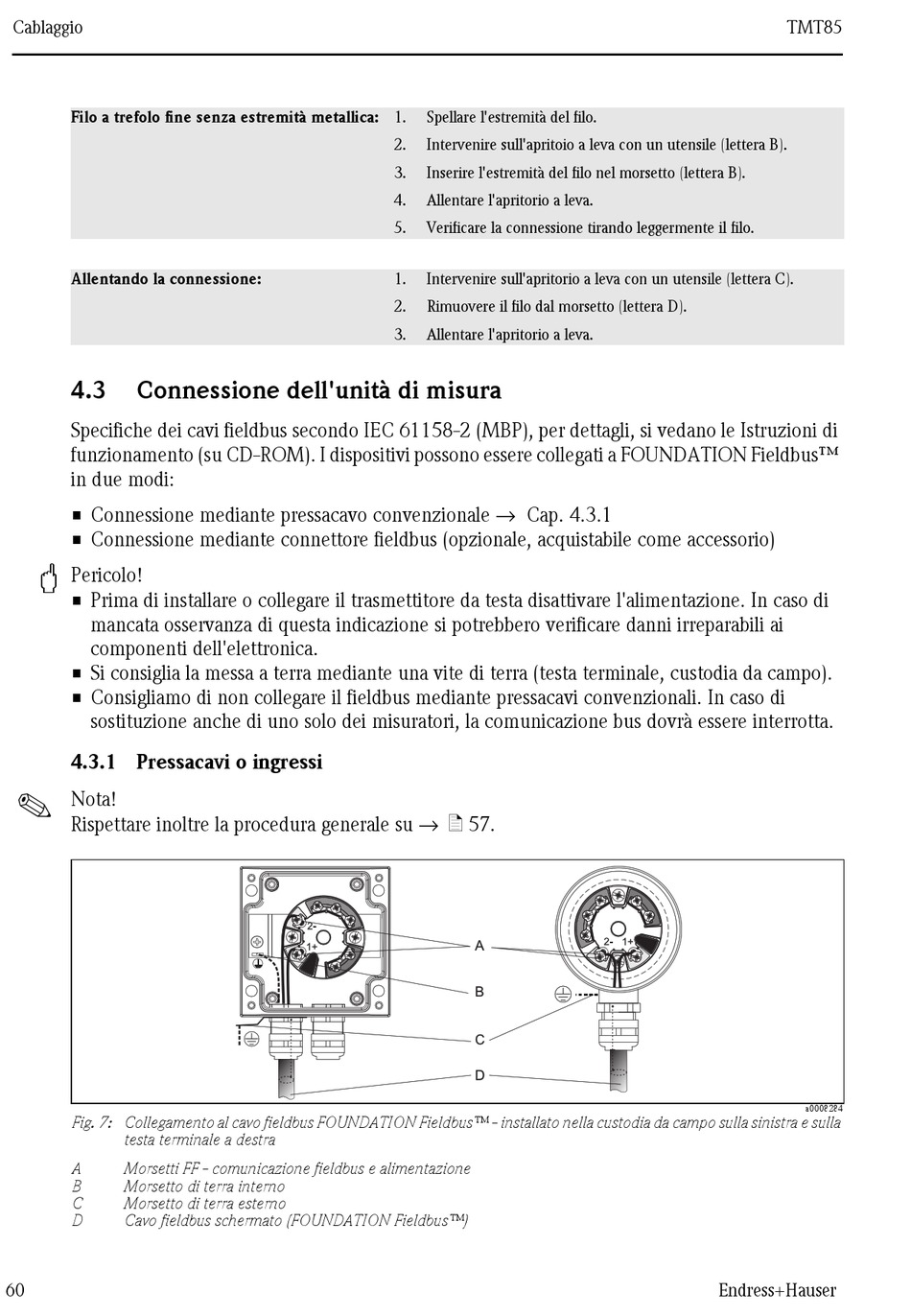

Fig. 7: Collegamento al cavo fieldbus FOUNDATION Fieldbus™ - installato nella custodia da campo sulla sinistra e sulla
testa terminale a destra
A Morsetti FF - comunicazione fieldbus e alimentazione
B Morsetto di terra interno
C Morsetto di terra esterno
D Cavo fieldbus schermato (FOUNDATION Fieldbus™)
60
Spellare l'estremità del filo.
2. Intervenire sull'apritoio a leva con un utensile (lettera B).
3. Inserire l'estremità del filo nel morsetto (lettera B).
4. Allentare l'apritorio a leva.
5. Verificare la connessione tirando leggermente il filo.
1. Intervenire sull'apritorio a leva con un utensile (lettera C).
2. Rimuovere il filo dal morsetto (lettera D).
3. Allentare l'apritorio a leva.
TMT85
a0008284
