TMT85
4.2

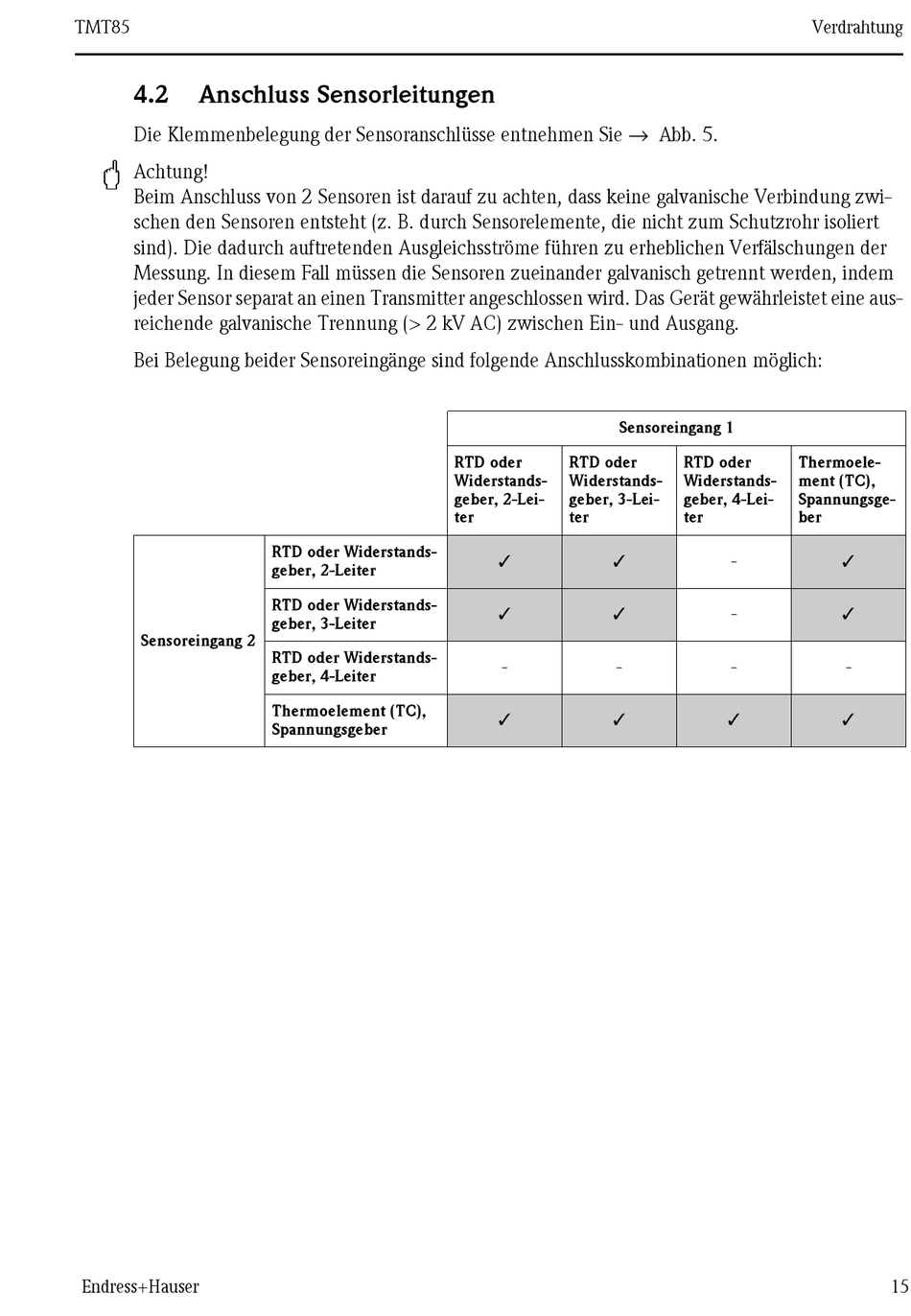

Anschluss Sensorleitungen

Die Klemmenbelegung der Sensoranschlüsse entnehmen Sie → Abb. 5.
"
Achtung!
Beim Anschluss von 2 Sensoren ist darauf zu achten, dass keine galvanische Verbindung zwi-
schen den Sensoren entsteht (z. B. durch Sensorelemente, die nicht zum Schutzrohr isoliert
sind). Die dadurch auftretenden Ausgleichsströme führen zu erheblichen Verfälschungen der
Messung. In diesem Fall müssen die Sensoren zueinander galvanisch getrennt werden, indem
jeder Sensor separat an einen Transmitter angeschlossen wird. Das Gerät gewährleistet eine aus-
reichende galvanische Trennung (> 2 kV AC) zwischen Ein- und Ausgang.
Bei Belegung beider Sensoreingänge sind folgende Anschlusskombinationen möglich:
Sensoreingang 2
Endress+Hauser
RTD oder Widerstands-
geber, 2-Leiter
RTD oder Widerstands-
geber, 3-Leiter
RTD oder Widerstands-
geber, 4-Leiter
Thermoelement (TC),
Spannungsgeber
Sensoreingang 1
RTD oder RTD oder
Widerstands- Widerstands-
geber, 2-Lei- geber, 3-Lei-
ter ter
 Â
 Â
- -
 Â
Verdrahtung
RTD oder Thermoele-
Widerstands- ment (TC),
geber, 4-Lei- Spannungsge-
ter ber
Â
-
Â
-
- -
 Â
