Verdrahtung

4 Verdrahtung
"
Achtung!
• Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise
und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei-
tung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung.
• Der 4-polige Pfostenstecker ist nur für den Anschluss des zugehörigen Displays vorgesehen.
Der Anschluss anderer Geräte kann zur Zerstörung der Elektronik führen.
Gehen Sie bei der Verdrahtung eines eingebauten Kopftransmitters grundsätzlich wie folgt vor:
1. Öffnen Sie die Kabelverschraubung und den Gehäusedeckel am Anschlusskopf oder am
Feldgehäuse.
2. Führen Sie die Leitungen durch die Öffnung der Kabelverschraubung.
Schließen Sie die Leitungen gemäß → Abb. 5 an. Ist der Kopftransmitter mit Federklem-
3.
men ausgestattet, beachten Sie besonders → Kap. 4.2.1.
4. Ziehen Sie die Kabelverschraubung wieder an und schließen Sie den Gehäusedeckel.
5. Um Anschlussfehler zu vermeiden, beachten Sie in jedem Falle vor der Inbetriebnahme die
Hinweise in der Anschlusskontrolle!
4.1

Verdrahtung auf einen Blick

Klemmenbelegung

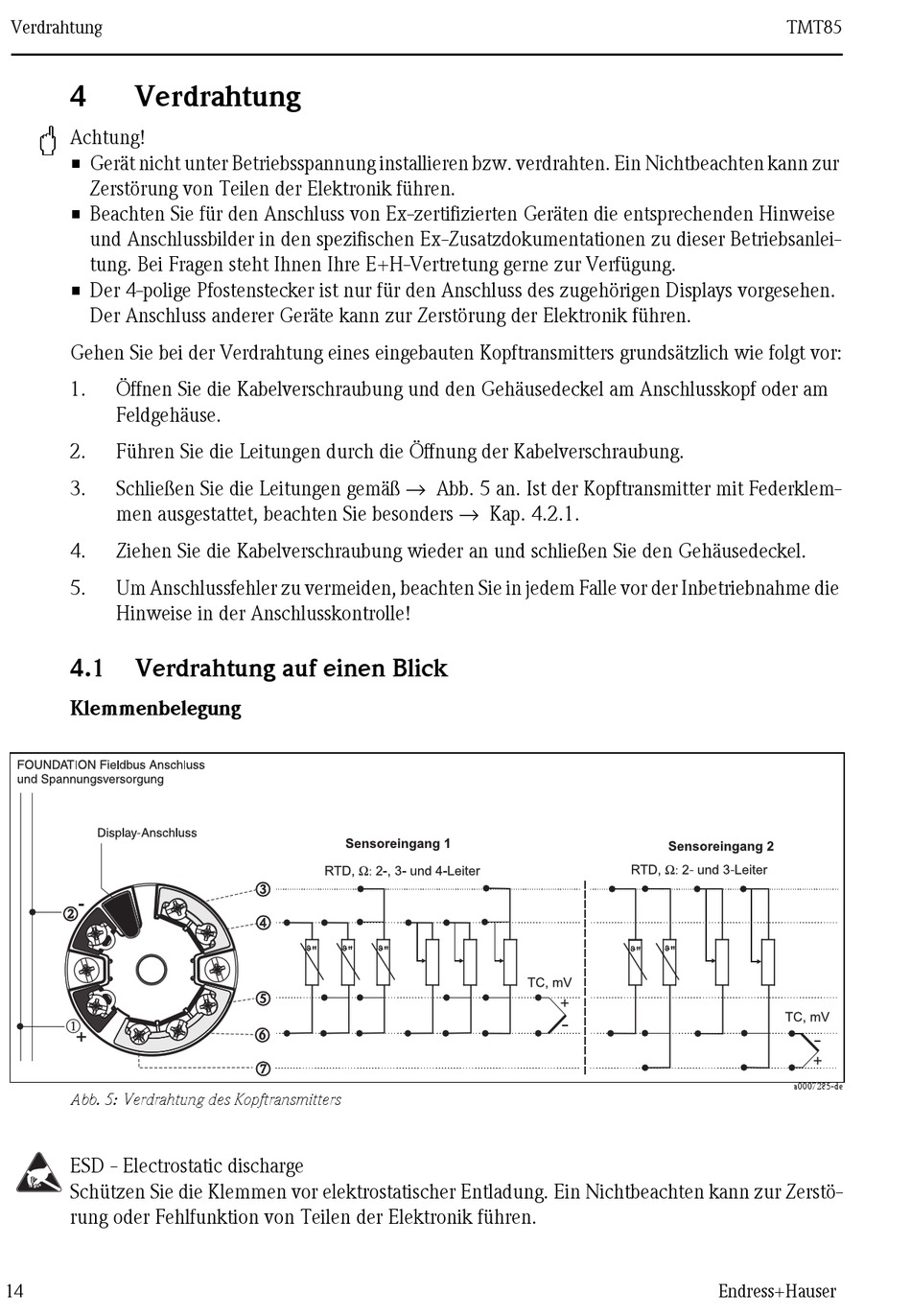

Abb. 5: Verdrahtung des Kopftransmitters
ESD - Electrostatic discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstö-
rung oder Fehlfunktion von Teilen der Elektronik führen.
