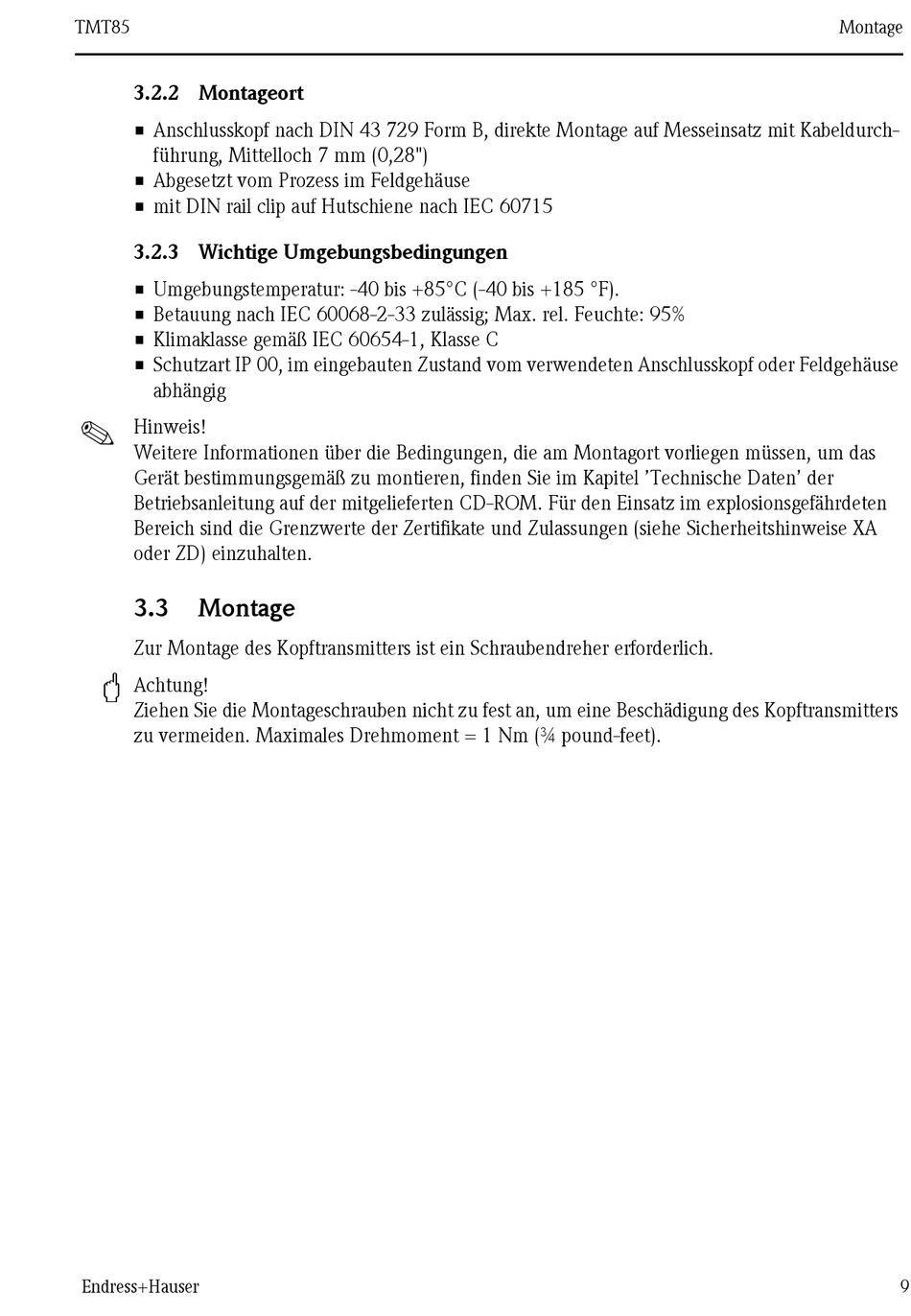

TMT85
3.2.2 Montageort
• Anschlusskopf nach DIN 43 729 Form B, direkte Montage auf Messeinsatz mit Kabeldurch-
führung, Mittelloch 7 mm (0,28")
• Abgesetzt vom Prozess im Feldgehäuse
• mit DIN rail clip auf Hutschiene nach IEC 60715
3.2.3 Wichtige Umgebungsbedingungen
• Umgebungstemperatur: -40 bis +85°C (-40 bis +185 °F).
• Betauung nach IEC 60068-2-33 zulässig; Max. rel. Feuchte: 95%
• Klimaklasse gemäß IEC 60654-1, Klasse C
• Schutzart IP 00, im eingebauten Zustand vom verwendeten Anschlusskopf oder Feldgehäuse
abhängig
!
Hinweis!
Weitere Informationen über die Bedingungen, die am Montagort vorliegen müssen, um das
Gerät bestimmungsgemäß zu montieren, finden Sie im Kapitel 'Technische Daten' der
Betriebsanleitung auf der mitgelieferten CD-ROM. Für den Einsatz im explosionsgefährdeten
Bereich sind die Grenzwerte der Zertifikate und Zulassungen (siehe Sicherheitshinweise XA
oder ZD) einzuhalten.
3.3 Montage
Zur Montage des Kopftransmitters ist ein Schraubendreher erforderlich.
"
Achtung!
Ziehen Sie die Montageschrauben nicht zu fest an, um eine Beschädigung des Kopftransmitters
zu vermeiden. Maximales Drehmoment = 1 Nm (¾ pound-feet).
