Endress+Hauser iTEMP TMT84 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Transmitter
  5. iTEMP TMT84
  6. Betriebsanleitung
Endress+Hauser iTEMP TMT84 Betriebsanleitung

Endress+Hauser iTEMP TMT84 Betriebsanleitung

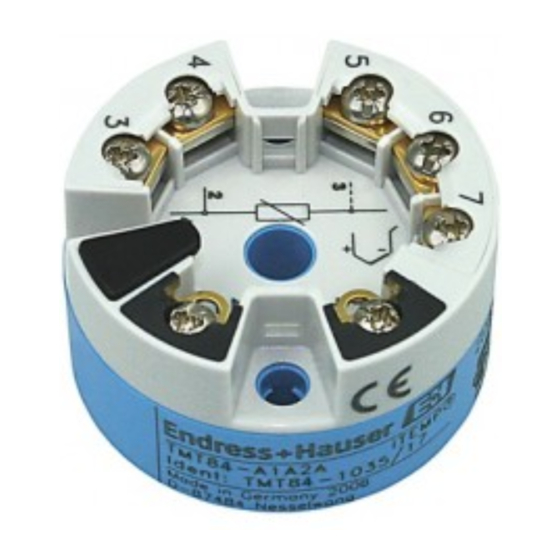

Temperaturkopftransmitter mit profibus pa- protokoll
Vorschau ausblenden Andere Handbücher für iTEMP TMT84:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
®
iTEMP
TMT84
Temperaturkopftransmitter
®
mit PROFIBUS
PA- Protokoll
8
BA257R/09/de/07.08
71076270
Gerätesoftware
1.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser iTEMP TMT84

Inhaltszusammenfassung für Endress+Hauser iTEMP TMT84
