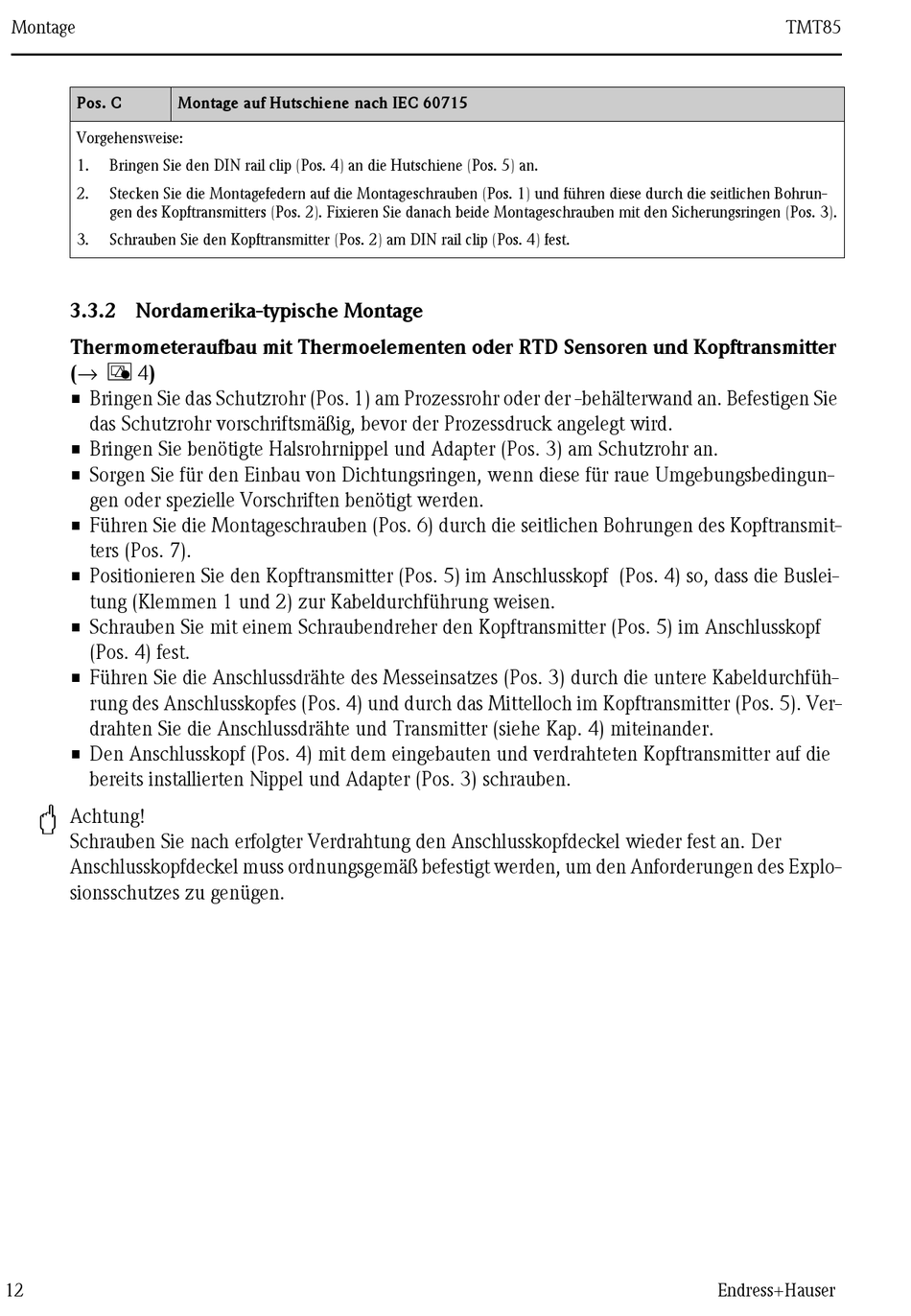

Montage
Pos. C
Vorgehensweise:
1. Bringen Sie den DIN rail clip (Pos. 4) an die Hutschiene (Pos. 5) an.
2. Stecken Sie die Montagefedern auf die Montageschrauben (Pos. 1) und führen diese durch die seitlichen Bohrun-
gen des Kopftransmitters (Pos. 2). Fixieren Sie danach beide Montageschrauben mit den Sicherungsringen (Pos. 3).
3. Schrauben Sie den Kopftransmitter (Pos. 2) am DIN rail clip (Pos. 4) fest.
3.3.2 Nordamerika-typische Montage
Thermometeraufbau mit Thermoelementen oder RTD Sensoren und Kopftransmitter
(→ å 4)
• Bringen Sie das Schutzrohr (Pos. 1) am Prozessrohr oder der -behälterwand an. Befestigen Sie
das Schutzrohr vorschriftsmäßig, bevor der Prozessdruck angelegt wird.
• Bringen Sie benötigte Halsrohrnippel und Adapter (Pos. 3) am Schutzrohr an.
• Sorgen Sie für den Einbau von Dichtungsringen, wenn diese für raue Umgebungsbedingun-
gen oder spezielle Vorschriften benötigt werden.
• Führen Sie die Montageschrauben (Pos. 6) durch die seitlichen Bohrungen des Kopftransmit-
ters (Pos. 7).
• Positionieren Sie den Kopftransmitter (Pos. 5) im Anschlusskopf (Pos. 4) so, dass die Buslei-
tung (Klemmen 1 und 2) zur Kabeldurchführung weisen.
• Schrauben Sie mit einem Schraubendreher den Kopftransmitter (Pos. 5) im Anschlusskopf
(Pos. 4) fest.
• Führen Sie die Anschlussdrähte des Messeinsatzes (Pos. 3) durch die untere Kabeldurchfüh-
rung des Anschlusskopfes (Pos. 4) und durch das Mittelloch im Kopftransmitter (Pos. 5). Ver-
drahten Sie die Anschlussdrähte und Transmitter (siehe Kap. 4) miteinander.
• Den Anschlusskopf (Pos. 4) mit dem eingebauten und verdrahteten Kopftransmitter auf die
bereits installierten Nippel und Adapter (Pos. 3) schrauben.
"
Achtung!
Schrauben Sie nach erfolgter Verdrahtung den Anschlusskopfdeckel wieder fest an. Der
Anschlusskopfdeckel muss ordnungsgemäß befestigt werden, um den Anforderungen des Explo-
sionsschutzes zu genügen.
12
Montage auf Hutschiene nach IEC 60715
