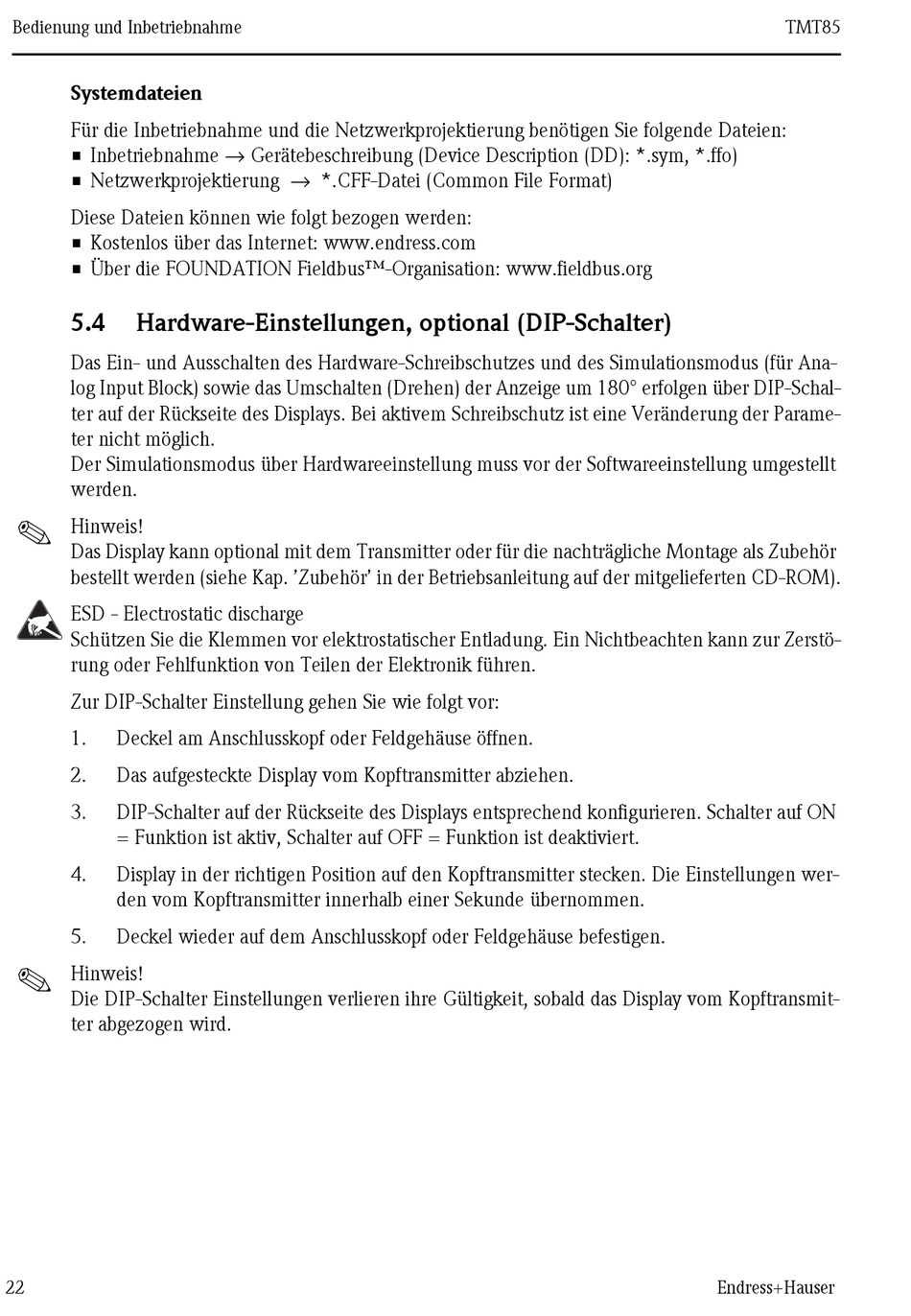

Bedienung und Inbetriebnahme
Systemdateien
Für die Inbetriebnahme und die Netzwerkprojektierung benötigen Sie folgende Dateien:
• Inbetriebnahme → Gerätebeschreibung (Device Description (DD): *.sym, *.ffo)
• Netzwerkprojektierung → *.CFF-Datei (Common File Format)
Diese Dateien können wie folgt bezogen werden:
• Kostenlos über das Internet: www.endress.com
• Über die FOUNDATION Fieldbus™-Organisation: www.fieldbus.org
5.4

Hardware-Einstellungen, optional (DIP-Schalter)

Das Ein- und Ausschalten des Hardware-Schreibschutzes und des Simulationsmodus (für Ana-
log Input Block) sowie das Umschalten (Drehen) der Anzeige um 180° erfolgen über DIP-Schal-
ter auf der Rückseite des Displays. Bei aktivem Schreibschutz ist eine Veränderung der Parame-
ter nicht möglich.
Der Simulationsmodus über Hardwareeinstellung muss vor der Softwareeinstellung umgestellt
werden.
!
Hinweis!
Das Display kann optional mit dem Transmitter oder für die nachträgliche Montage als Zubehör
bestellt werden (siehe Kap. 'Zubehör' in der Betriebsanleitung auf der mitgelieferten CD-ROM).
ESD - Electrostatic discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstö-
rung oder Fehlfunktion von Teilen der Elektronik führen.
Zur DIP-Schalter Einstellung gehen Sie wie folgt vor:
1. Deckel am Anschlusskopf oder Feldgehäuse öffnen.
2. Das aufgesteckte Display vom Kopftransmitter abziehen.
3. DIP-Schalter auf der Rückseite des Displays entsprechend konfigurieren. Schalter auf ON
= Funktion ist aktiv, Schalter auf OFF = Funktion ist deaktiviert.
4. Display in der richtigen Position auf den Kopftransmitter stecken. Die Einstellungen wer-
den vom Kopftransmitter innerhalb einer Sekunde übernommen.
5. Deckel wieder auf dem Anschlusskopf oder Feldgehäuse befestigen.
!
Hinweis!
Die DIP-Schalter Einstellungen verlieren ihre Gültigkeit, sobald das Display vom Kopftransmit-
ter abgezogen wird.
