Verdrahtung
4.2.1 Anschluss an Federklemmen

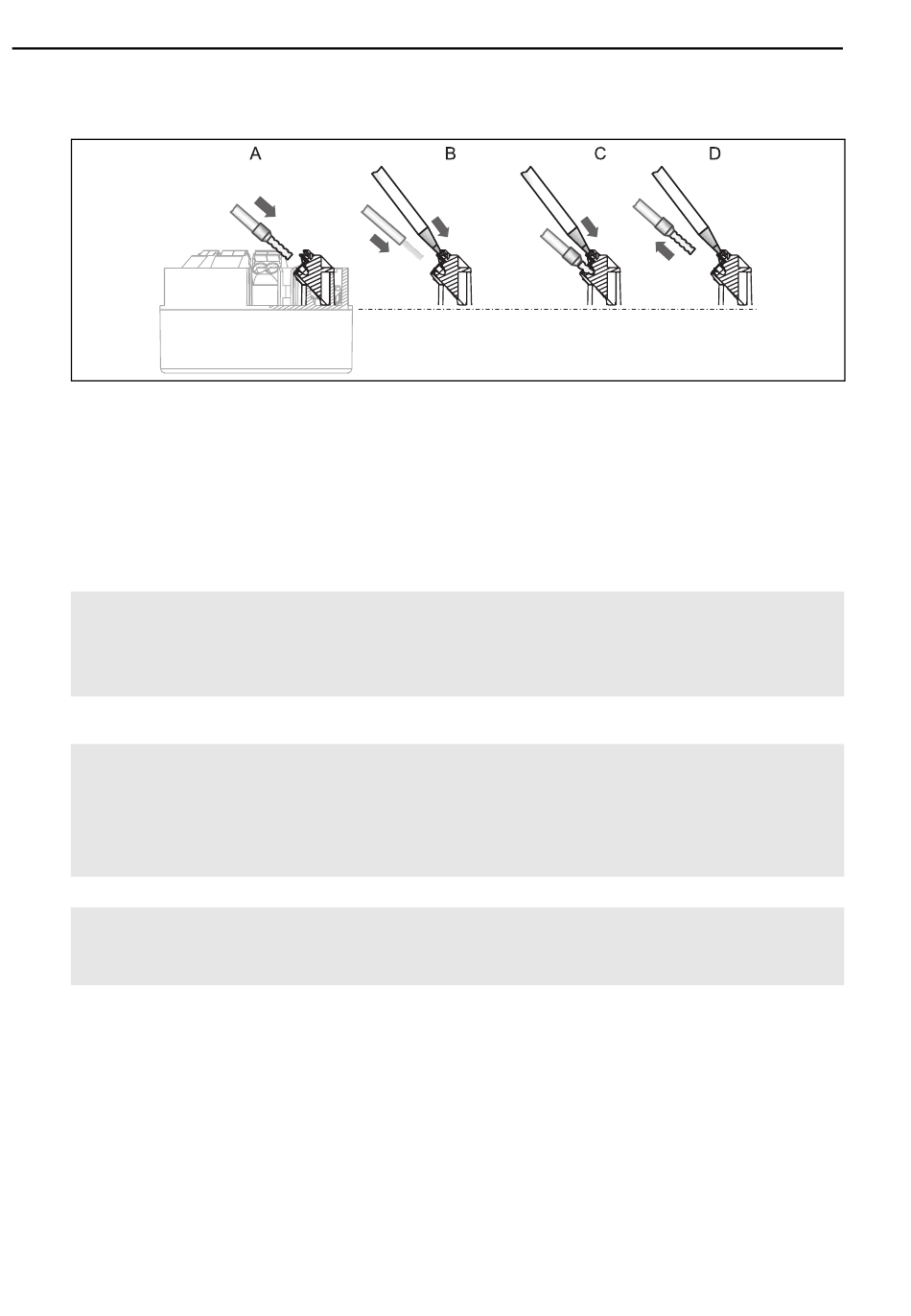

Abb. 6: Federklemmenanschluss
A Leiterende einführen (Massivleiter oder Leiter mit Aderendhülse)
B Leiterende einführen (Feindrähtige Leiter ohne Aderendhülse)
C Leiterende lösen mit Werkzeug
D Leiterende herausziehen
Vorgehensweise:
Massivleiter oder feindrähtiger Leiter mit
Aderendhülse:
Feindrähtige Leiter ohne Aderendhülse:
Lösen der Verbindung:
4.3 Anschluss Messeinheit
Feldbus-Kabelspezifikationen nach IEC 61158-2 (MBP), Details siehe Betriebsanleitung (auf
CD-ROM). Der Anschluss von Geräten an den FOUNDATION Fieldbus™ kann auf zwei Arten
erfolgen:
• Über herkömmliche Kabelverschraubung → Kap. 4.3.1
• Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich)
16
1. Leiterende abisolieren.
2. Aderendhülsen bei feindrähtigen Leiter aufpressen.
3. Leiterende in die Klemmstelle einführen (Pos. A).
4. Verbindung mit leichtem Ziehen am Leiter überprüfen.
1. Leiterende abisolieren.
2. Hebelöffner mit Werkzeug betätigen (Pos. B).
3. Leiterende in die Klemmstelle einführen (Pos. B).
4. Hebelöffner loslassen.
5. Verbindung mit leichtem Ziehen am Leiter überprüfen.
1. Hebelöffner mit Werkzeug betätigen (Pos. C).
2. Leiter aus der Klemme ziehen (Pos. D).
3. Hebelöffner loslassen.
TMT85
