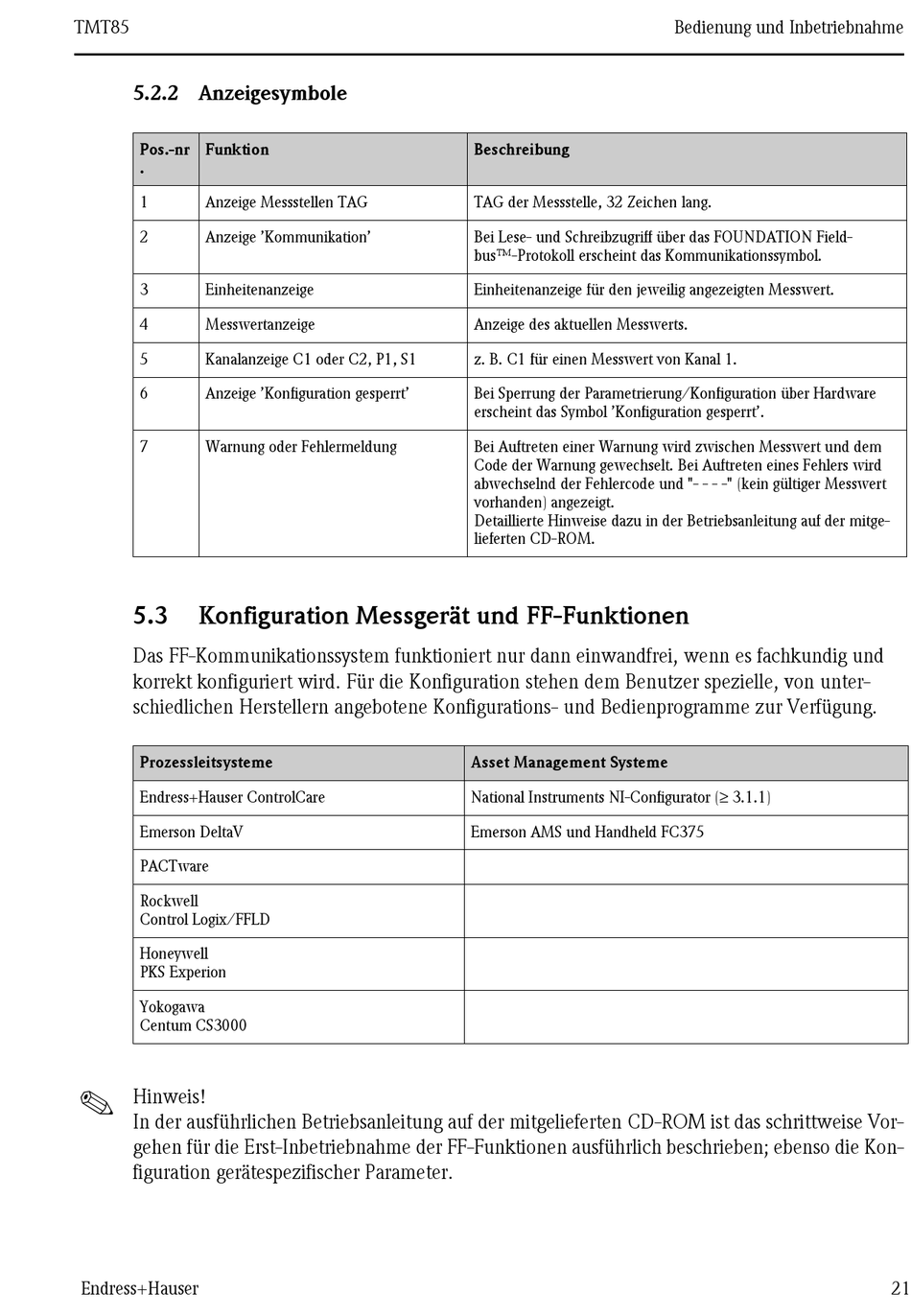

TMT85
5.2.2 Anzeigesymbole
Pos.-nr
Funktion
.
1
Anzeige Messstellen TAG
2
Anzeige 'Kommunikation'
3
Einheitenanzeige
4
Messwertanzeige
5
Kanalanzeige C1 oder C2, P1, S1
6
Anzeige 'Konfiguration gesperrt'
7
Warnung oder Fehlermeldung
5.3
Konfiguration Messgerät und FF-Funktionen
Das FF-Kommunikationssystem funktioniert nur dann einwandfrei, wenn es fachkundig und
korrekt konfiguriert wird. Für die Konfiguration stehen dem Benutzer spezielle, von unter-
schiedlichen Herstellern angebotene Konfigurations- und Bedienprogramme zur Verfügung.
Prozessleitsysteme
Endress+Hauser ControlCare
Emerson DeltaV
PACTware
Rockwell
Control Logix/FFLD
Honeywell
PKS Experion
Yokogawa
Centum CS3000
!
Hinweis!
In der ausführlichen Betriebsanleitung auf der mitgelieferten CD-ROM ist das schrittweise Vor-
gehen für die Erst-Inbetriebnahme der FF-Funktionen ausführlich beschrieben; ebenso die Kon-
figuration gerätespezifischer Parameter.
Endress+Hauser
Beschreibung
TAG der Messstelle, 32 Zeichen lang.
Bei Lese- und Schreibzugriff über das FOUNDATION Field-
bus™-Protokoll erscheint das Kommunikationssymbol.
Einheitenanzeige für den jeweilig angezeigten Messwert.
Anzeige des aktuellen Messwerts.
z. B. C1 für einen Messwert von Kanal 1.
Bei Sperrung der Parametrierung/Konfiguration über Hardware
erscheint das Symbol 'Konfiguration gesperrt'.
Bei Auftreten einer Warnung wird zwischen Messwert und dem
Code der Warnung gewechselt. Bei Auftreten eines Fehlers wird
abwechselnd der Fehlercode und "- - - -" (kein gültiger Messwert
vorhanden) angezeigt.
Detaillierte Hinweise dazu in der Betriebsanleitung auf der mitge-
lieferten CD-ROM.
Asset Management Systeme
National Instruments NI-Configurator (≥ 3.1.1)
Emerson AMS und Handheld FC375
Bedienung und Inbetriebnahme
21
