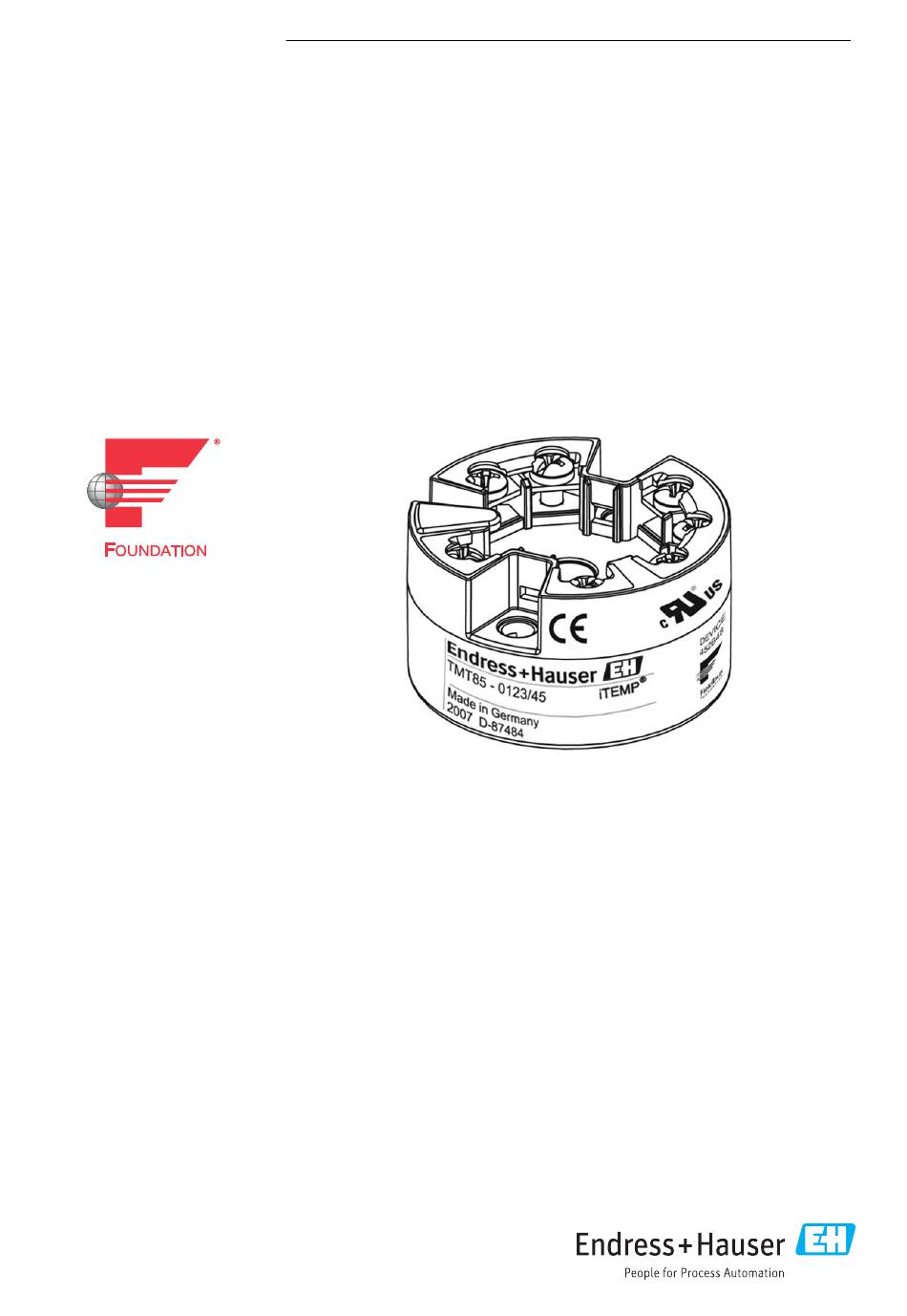

KA00252R/09/DE/05.20
71496985
2020-10-15
Products
Kurzanleitung
iTEMP TMT85
Zwei-Kanal Temperaturtransmitter
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zum Lieferumfang gehörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanlei-
tung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser iTEMP TMT85
Inhaltszusammenfassung für Endress+Hauser iTEMP TMT85
- Seite 1 TMT85 Zwei-Kanal Temperaturtransmitter Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanlei- tung und den weiteren Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 TMT85 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
TMT85 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Sicherheitshinweise (XA) . -
Seite 4: Verwendete Symbole
Grundlegende Sicherheitshinweise iTEMP TMT85 Verwendete Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 5: Bestimmungsgemäße Verwendung
TMT85 Grundlegende Sicherheitshinweise Das Bedienpersonal muss folgende Bedingungen erfüllen: ‣ Entsprechend den Aufgabenanforderungen vom Anlagenbetreiber eingewiesen und autori- siert ‣ Anweisungen in dieser Anleitung befolgen Bestimmungsgemäße Verwendung Das Gerät ist ein universeller und konfigurierbarer Temperaturtransmitter mit wahlweise ein oder zwei Sensoreingängen für Widerstandsthermometer (RTD), Thermoelemente (TC), Widerstands- und Spannungsgeber. -
Seite 6: Warenannahme Und Produktidentifizierung
Sind die technische Dokumentation und alle weiteren erforderlichen Dokumente vor- handen? Falls erforderlich: Sind die Sicherheitshinweise (z. B. XA) für die explosionsge- fährdeten Bereiche vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •... -
Seite 7: Name Und Adresse Des Herstellers
Zulassung im explosionsgefährdeten Bereich mit Nummer der zugehörigen Ex-Dokumentation (XA...) Zulassungen mit Symbolen Bestellcode und Herstelleridentifikation 3.2.2 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang oder www.endress.com Adresse des Fertigungswerks: Siehe Typenschild Lieferumfang Der Lieferumfang des Gerätes besteht aus:... -
Seite 8: Zertifizierung Foundation Fieldbus
Montage iTEMP TMT85 3.4.2 Zertifizierung FOUNDATION Fieldbus Der Temperaturtransmitter hat erfolgreich alle Prüfungen durchlaufen und ist von der Field- bus Foundation zertifiziert und registriert. Das Gerät erfüllt alle Anforderungen der folgenden Spezifikationen: • Zertifiziert gemäß FOUNDATION Fieldbus Spezifikation • FOUNDATION Fieldbus •... - Seite 9 TMT85 Montage 4.2.1 Montage Kopftransmitter Pos. A Pos. B . 7 2 i n ) Pos. C . 7 2 i n ) A0039675-DE 2 Kopftransmittermontage (drei Varianten) Vorgehensweise Montage in einen Anschlusskopf, Pos. A: Öffnen Sie den Anschlusskopfdeckel (8) am Anschlusskopf.
- Seite 10 Montage iTEMP TMT85 21 mm (0.83 in) . 7 2 i n ) 6.5 mm (0.25 in) . 5 1 i n ) A0024604 3 Abmessungen Befestigungswinkel für Wandmontage (komplettes Wandmontageset als Zubehör erhältlich) Vorgehensweise Montage in ein Feldgehäuse, Pos. B: Öffnen Sie den Deckel (1) vom Feldgehäuse (4).
- Seite 11 TMT85 Montage Nordamerika-typische Montage A0008520 4 Kopftransmittermontage Thermometeraufbau mit Thermoelementen oder RTD Sensoren und Kopftransmitter: Bringen Sie das Schutzrohr (1) am Prozessrohr oder der -behälterwand an. Befestigen Sie das Schutzrohr vorschriftsmäßig, bevor der Prozessdruck angelegt wird. Bringen Sie benötigte Halsrohrnippel und Adapter (3) am Schutzrohr an.
-
Seite 12: Montagekontrolle
‣ Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei- tung beachten. Bei Fragen ist die Endress+Hauser-Vertretung zu kontaktieren. ‣ Display-Anschluss nicht belegen. Fremdanschluss kann zur Zerstörung der Elektronik füh- ren. -
Seite 13: Messgerät Anschließen
TMT85 Elektrischer Anschluss Messgerät anschließen Klemmenbelegung Busanschluss Sensoreingang 2 Sensoreingang 1 und Spannungs- RTD, Ω: 3- und 2-Leiter RTD, Ω: 4-, 3- und 2-Leiter versorgung (schwarz) TC, mV (schwarz) TC, mV weiß weiß weiß (gelb) Display-Anschluss A0015015-DE 5... - Seite 14 Elektrischer Anschluss iTEMP TMT85 Sensoreingang 1 RTD oder Widerstands- geber, 4-Leiter Thermoelement (TC), Spannungsgeber Anschluss an Federklemmen A0039468 6 Federklemmenanschluss, am Beispiel Kopftransmitter Pos. A, Massivleiter: Leiterende abisolieren. Abisolierlänge min. 10 mm (0,39 in). Leiterende in die Klemmstelle einführen.
- Seite 15 TMT85 Elektrischer Anschluss Pos. C, Lösen der Verbindung: Hebelöffner nach unten drücken. Leiter aus der Klemme ziehen. Hebelöffner loslassen. 5.2.2 Feldbusanschluss Feldbus-Kabelspezifikationen nach IEC 61158-2 (MBP), Details siehe Betriebsanleitung. Der Anschluss von Geräten an den Feldbus kann auf zwei Arten erfolgen: •...
-
Seite 16: Schirmung Und Erdung
Elektrischer Anschluss iTEMP TMT85 Schirmung und Erdung Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbussystems ist nur dann gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und die Abschirmung eine möglichst lückenlose Hülle bildet. Das Feldbussystem lässt drei verschiedene Varianten der Schirmung zu: •... -
Seite 17: Bedienungsmöglichkeiten
TMT85 Bedienungsmöglichkeiten Gerätezustand und -spezifikationen Hinweise Erfüllen die verwendeten Kabel die erforderliche Spezifikationen? Feldbuskabel, Sensorleitung, → 13 Sind die montierten Kabel von Zug entlastet? Sind Hilfsenergie- und Signalkabel korrekt angeschlossen? → 13 Sind alle Schraubklemmen gut angezogen, bzw. die Verbindungen der Federklemmen geprüft? →... -
Seite 18: Inbetriebnahme
Inbetriebnahme iTEMP TMT85 6.1.2 Bedienung vor Ort HINWEIS ‣ ESD - Electrostatic discharge. Klemmen vor elektrostatischer Entladung schützen. Ein Nichtbeachten kann zur Zerstörung oder Fehlfunktion von Teilen der Elektronik führen. 1: Steckverbindung zum Kopftransmitter 2: DIP Schalter (1 - 64, SW/HW, ADDR sowie SIM = Simu- lationsmodus) für diesen Kopftransmitter ohne Funk-... - Seite 20 *71496985* 71496985 www.addresses.endress.com...
