Endress+Hauser iTEMP TMT82 Betriebsanleitung

Endress+Hauser iTEMP TMT82 Betriebsanleitung

Zwei-kanal temperaturtransmitter mit hart-protokoll
Vorschau ausblenden Andere Handbücher für iTEMP TMT82:

Werbung

Quicklinks

Diese Anleitung herunterladen

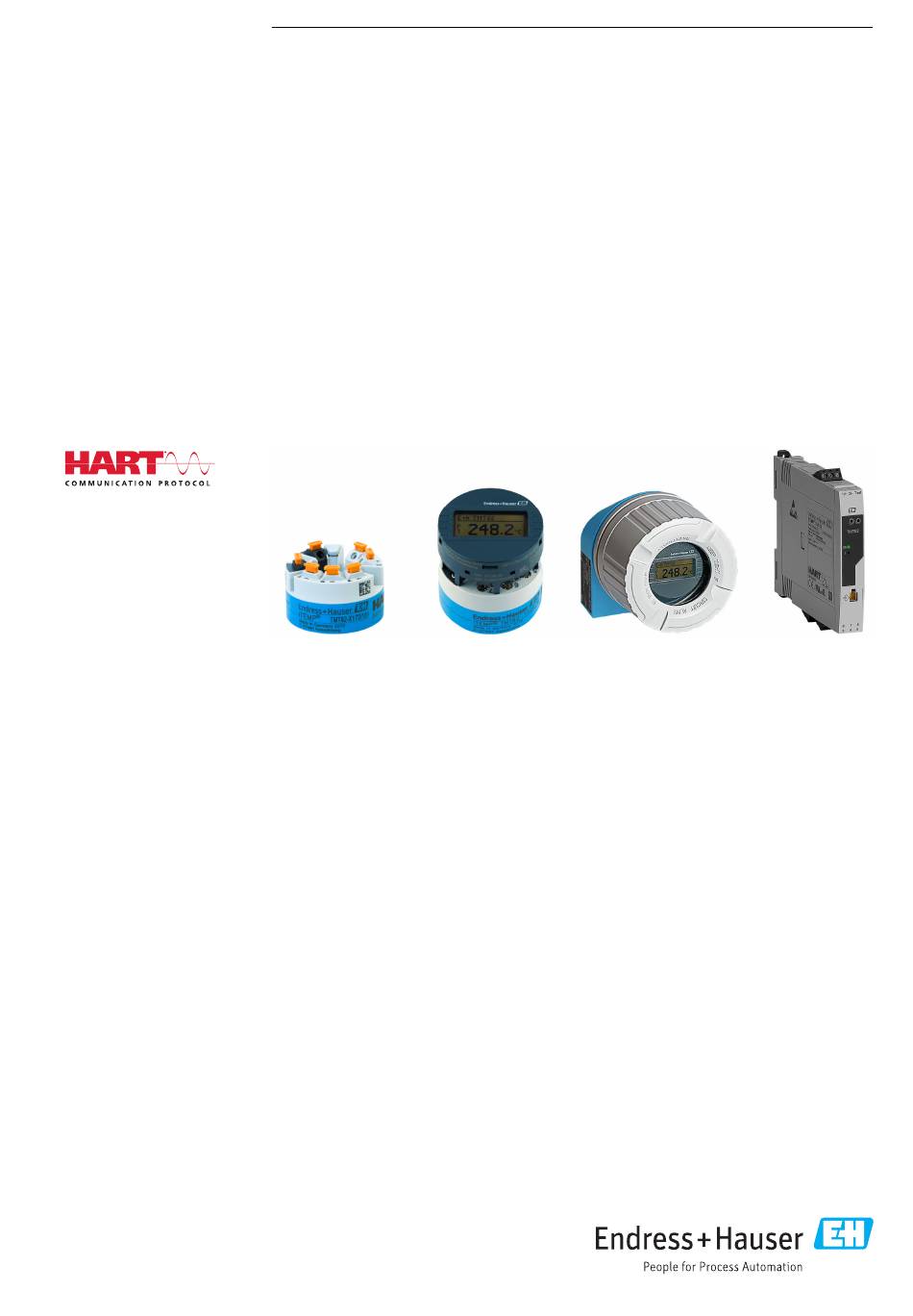

BA01028T/09/DE/26.24-00
71649791
2024-04-15
Gültig ab Version
01.02 (Geräteversion)
Products
Betriebsanleitung
iTEMP TMT82
Zwei-Kanal Temperaturtransmitter
mit HART
®
-Protokoll
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser iTEMP TMT82

Inhaltszusammenfassung für Endress+Hauser iTEMP TMT82

  • Seite 1 Products Solutions Services BA01028T/09/DE/26.24-00 71649791 2024-04-15 Gültig ab Version 01.02 (Geräteversion) Betriebsanleitung iTEMP TMT82 Zwei-Kanal Temperaturtransmitter mit HART ® -Protokoll...
  • Seite 3 TMT82 Inhaltsverzeichnis Inhaltsverzeichnis Einstellungen schützen vor unerlaubtem Hinweise zum Dokument ... . 4 Zugriff ......38 Dokumentfunktion .
  • Seite 4 Hinweise zum Dokument iTEMP TMT82 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 5 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 Torx Schraubendreher A0013442 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Endress+Hauser...
  • Seite 6 Hinweise zum Dokument iTEMP TMT82 Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein: Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
  • Seite 7 TMT82 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣...
  • Seite 8 Warenannahme und Produktidentifizierung iTEMP TMT82 ‣ Die Vorgaben in der separaten Zusatzdokumentation beachten, die ein fester Bestand- teil dieser Anleitung ist. Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen! ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit dem Hersteller halten.
  • Seite 9 (www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Dokumentation werden angezeigt.
  • Seite 10 Warenannahme und Produktidentifizierung iTEMP TMT82 Maximale relative Luftfeuchtigkeit: < 95 % nach IEC 60068-2-30 Bei Lagerung und Transport das Gerät so verpacken, dass es zuverlässig vor Stößen und äußeren Einflüssen geschützt wird. Die Originalverpackung bietet optimalen Schutz. Bei Lagerung folgende Umgebungseinflüsse unbedingt vermeiden: •...
  • Seite 11 TMT82 Montage Montage Montagebedingungen 4.1.1 Abmessungen Die Abmessungen des Gerätes sind im Kapitel "Technische Daten"→  49 zu finden. 4.1.2 Montageort • Kopftransmitter: • Im Anschlusskopf Form B nach DIN EN 50446, direkte Montage auf Messeinsatz mit Kabeldurchführung (Mittelloch 7 mm (0,28 in) •...
  • Seite 12 Montage iTEMP TMT82 4.2.1 Montage Kopftransmitter PZ 2 PZ 1 . 7 2 i n ) . 7 2 i n ) PZ 2 PZ 1 PZ 2 A0048718  1 Montage Kopftransmitter (drei Varianten) Position A Montage in einen Anschlusskopf (Anschlusskopf Form B nach DIN 43729)
  • Seite 13 TMT82 Montage 5. Anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im Anschlusskopf festschrauben. 6. Nach erfolgter Verdrahtung→  18 den Anschlusskopfdeckel (8) wieder fest schließen. Position B Montage in ein Feldgehäuse Feldgehäusedeckel Montageschrauben mit -federn Kopftransmitter Feldgehäuse 21 mm (0.83 in)
  • Seite 14 Montage iTEMP TMT82 Abgesetzte Montage des Gehäuses für die Feldmontage (2.01) 25 (0.98) (6.3) (7.1) ≤ 50 (1.97) 72 (2.8) 10.5 (0.41) A0027188  3 Montage des Gehäuses für die Feldmontage mit speziellem Montagehalter, siehe Kapitel "Zubehör". Abmessungen mm (in) Kombinierter Wand-/Rohrmontagehalter 2", L-Form, Material 304...
  • Seite 15 Anschlusskopfdeckel wieder festschrauben. Die Anzeige kann nur mit den dafür passenden Anschlussköpfen – Deckel mit Sicht- fenster (z. B. TA30 von Endress+Hauser) – verwendet werden. Beim Gehäuse für die Feldmontage mit separatem Anschlussklemmenraum ist die Anzeige bereits einge- baut.
  • Seite 16 Montage iTEMP TMT82 Einbaupositionen der Anzeige im Gehäuse für die Feldmontage mit separatem Anschlussklemmenraum 90° 90° 3 mm A0042436  5 Einbaupositionen der Anzeige, in Stufen von 90° anpassbar Markierung am Schaumstoffring 1. Deckelkralle entfernen. 2. Den Gehäusedeckel zusammen mit dem O-Ring abschrauben.
  • Seite 17 TMT82 Montage A0017821  6 Montage Hutschienentransmitter 1. Den oberen Hutschienen-Clip nach oben und den unteren Clip nach unten bis zum Einrastpunkt schieben. 2. Das Gerät von vorn auf die Hutschiene setzen. 3. Die beiden Hutschienen-Clips wieder zusammenschieben bis sie einrasten.
  • Seite 18 Elektrischer Anschluss iTEMP TMT82 Elektrischer Anschluss VORSICHT ‣ Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen. ‣ Display-Anschluss nicht belegen. Fremdanschluss kann zur Zerstörung der Elektronik führen. HINWEIS Die Schraubklemmen nicht zu fest anziehen, um eine Beschädigung des Transmitters zu vermeiden.
  • Seite 19 TMT82 Elektrischer Anschluss 3 mm A0042426 Nach erfolgter Verdrahtung die Schraubklemmen der Anschlüsse festziehen. Kabelver- schraubungen wieder festziehen. Informationen im Kapitel "Schutzart sicherstellen" beach- ten. Den Gehäusedeckel wieder festschrauben, und die Deckelkralle wieder anbringen. Um Anschlussfehler zu vermeiden, in jedem Fall vor der Inbetriebnahme die Hinweise im Abschnitt "Anschlusskontrolle"...
  • Seite 20 Elektrischer Anschluss iTEMP TMT82 RD RD YE (WH) BK (RD) BK (RD) A0047534  8 Klemmenanschlussbelegung beim Gehäuse für die Feldmontage mit separatem Anschlussklemmenraum Sensoreingang 1, RTD, : 2-, 3- und 4-Leiter Sensoreingang 2, RTD: 2-, 3-Leiter Busanschluss und Spannungsversorgung...
  • Seite 21 TMT82 Elektrischer Anschluss 1/+ 2/- Test Test TMT82 (BK) (BK) (YE) A0047533  9 Klemmenanschlussbelegung des Hutschienentransmitters Spannungsversorgung 4 … 20 mA Zur Prüfung des Ausgangsstroms kann ein Amperemeter (DC-Messung) zwischen die Klemmen "Test" und "-" angeschlossen werden. HART-Anschluss Sensoreingang 2, TC und mV Sensoreingang 2, RTD und Ω, 3- und 2-Leiter...
  • Seite 22 Elektrischer Anschluss iTEMP TMT82 HINWEIS Beim Anschluss von 2 Sensoren ist darauf zu achten, dass keine galvanische Verbin- dung zwischen den Sensoren entsteht (z. B. durch Sensorelemente, die nicht zum Schutzrohr isoliert sind). Die dadurch auftretenden Ausgleichsströme führen zu erheblichen Verfälschungen der Messung.
  • Seite 23 TMT82 Elektrischer Anschluss Pos. B, feindrähtige Leiter ohne Aderendhülse: 1. Leiterende abisolieren. Abisolierlänge mindestens 10 mm (0,39 in). 2. Hebelöffner nach unten drücken. 3. Leiterende in die Klemmstelle einführen. 4. Hebelöffner loslassen. 5. Verbindung mit leichtem Ziehen am Leiter überprüfen, um sicherzustellen, dass er korrekt angeschlossen ist.
  • Seite 24 Elektrischer Anschluss iTEMP TMT82 A0014463  12 Schirmung und einseitige Erdung des Signalkabels bei HART-Kommunikation Optionale Erdung des Feldgerätes, isoliert vom Kabelschirm Einseitige Erdung des Kabelschirms Speisegerät Erdungspunkt für HART-Kommunikation-Kabelschirm Schutzart sicherstellen Das Gerät erfüllt die Anforderungen für die Schutzart IP67. Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP67 zu gewährleisten, müssen folgende...
  • Seite 25 TMT82 Elektrischer Anschluss Gerätezustand und -spezifikationen Hinweise Stimmt die Versorgungsspannung mit den Angaben • Kopftransmitter: U = 11 … 42 V auf dem Typenschild überein? • Hutschienentransmitter: U = 12 … 42 V • SIL-Betrieb: U = 11 … 32 V für den Kopftransmit-...
  • Seite 26 Bedienungsmöglichkeiten iTEMP TMT82 Bedienungsmöglichkeiten Übersicht über die Bedienungsmöglichkeiten FieldCare RN22/ RN42 HART Modem TMT82 A0042440  14 Bedienungsmöglichkeiten des Transmitters über HART-Kommunikation Für den Kopftransmitter sind Anzeige- und Bedienelemente vor Ort nur verfügbar, wenn der Kopftransmitter mit Anzeige bestellt wurde!
  • Seite 27 TMT82 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 6.2.1 Aufbau des Bedienmenüs Operating menu for operators and maintenances Setup Device tag Unit Assign cur. outp. (PV) 4 mA-value 20 mA-value Sensor type Sensor offset Advanced setup Enter access code Sensor Drift/diff.
  • Seite 28 Bedienungsmöglichkeiten iTEMP TMT82 Die Konfiguration im SIL-Modus weicht von der im Standard-Modus ab. Detaillierte Hinweise siehe Handbuch zur Funktionalen Sicherheit (FY01105T). Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzer- rolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts.
  • Seite 29 TMT82 Bedienungsmöglichkeiten Messwertanzeige- und Bedienelemente 6.3.1 Anzeigeelemente Kopftransmitter A0008549  15 Optionales LC-Display des Kopftransmitters Pos.-Nr. Funktion Beschreibung Anzeige Messstellen TAG der Messstelle, 32 Zeichen lang. Symbol "Kommuni- Bei Lese- und Schreibzugriff über das Feldbus-Protokoll erscheint das Kom- kation"...
  • Seite 30 Bedienungsmöglichkeiten iTEMP TMT82 Zwei LEDs an der Vorderseite signalisieren den Gerätestatus. Funktion und Eigenschaft Status-LED (rot) Im fehlerfreien Betrieb des Gerätes wird der Gerätestatus angezeigt. Diese Funktion kann im Fehlerfall nicht mehr garantiert werden. • LED aus: ohne Diagnosemeldung • LED leuchtet: Diagnoseanzeige, Kategorie F •...
  • Seite 31 6.4.1 FieldCare Funktionsumfang FDT/DTM-basiertes Plant Asset Management Tool von Endress+Hauser. Es kann alle intelligenten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwaltung. Und dank der bereitgestellten Statusinformationen steht zusätzlich ein einfa- ches aber effektives Mittel zur Überwachung von Gerätestatus und -zustand zur Verfü- gung.
  • Seite 32 6.4.2 DeviceCare Funktionsumfang Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool DeviceCare konfigurieren. Das benutzerfreundliche Design von DeviceCare ermöglicht eine transparente und intuitive Geräteverbindung und –konfiguration. Eine intuitive Menüge- staltung sowie eine schrittweise Anleitung mit Statusanzeige sorgt für bestmögliche Transparenz.
  • Seite 33 TMT82 Bedienungsmöglichkeiten Bedienoberfläche A0055534 6.4.3 Field Xpert Funktionsumfang Field Xpert ist ein Tablet-PC mit integriertem Touchscreen für die Inbetriebnahme und Wartung von Feldgeräten im Ex- und Nicht-Ex-Bereich. Er ermöglicht das effiziente Konfi- gurieren von FOUNDATION Fieldbus-, HART- und WirelessHART-Geräten. Die Kommuni- kation erfolgt drahtlos über Bluetooth- oder WiFi-Schnittstellen.
  • Seite 34 Bedienungsmöglichkeiten iTEMP TMT82 6.4.6 SIMATIC PDM Funktionsumfang Einheitliches herstellerunabhängiges Programm von Siemens zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben. →  35 6.4.7 AMS Trex Device Communicator Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernkonfiguration und Messwertabfrage via HART-Protokoll.
  • Seite 35 TMT82 Systemintegration Systemintegration Versionsdaten zum Gerät Firmware-Version 01.02.zz • Auf der Titelseite der Betriebsanleitung • Auf dem Typenschild • Parameter Firmwareversion Diagnose → Geräteinfo → Firmwareversion Hersteller-ID 0x11 Parameter Hersteller-ID Diagnose → Geräteinfo → Hersteller-ID Gerätetypkennung 0x11CC Parameter Gerätetyp Diagnose →...
  • Seite 36 Systemintegration iTEMP TMT82 Gerätevariablen und Messwerte Den einzelnen Gerätevariablen sind folgende Messwerte zugeordnet: Gerätevariable Code Messwert Sensor 1 Sensor 2 Gerätetemperatur Mittelwert aus Sensor 1 und Sensor 2 Differenz aus Sensor 1 und Sensor 2 Sensor 1 (Backup-Sensor 2) Sensor 1 mit Umschaltung auf Sensor 2 bei Überschreitung eines Grenzwertes Mittelwert aus Sensor 1 und Sensor 2 mit Backup Die Gerätevariablen können via HART-Kommando 9 oder 33 von einem HART-Mas-...
  • Seite 37 TMT82 Systemintegration Kommando-Nr. Benennung 11, Cmd011 Read unique identifier associated with TAG 12, Cmd012 Read message 13, Cmd013 Read TAG, descriptor, date 14, Cmd014 Read primary variable transducer information 15, Cmd015 Read device information 16, Cmd016 Read final assembly number...
  • Seite 38 Inbetriebnahme iTEMP TMT82 Inbetriebnahme Installationskontrolle Vor Inbetriebnahme der Messstelle sicherstellen, dass alle Abschlusskontrollen durchge- führt wurden: • Checkliste "Montagekontrolle", →  17 • Checkliste "Anschlusskontrolle", →  24 Gerät einschalten Nachdem die Abschlusskontrollen durchgeführt wurden, Versorgungsspannung einschal- ten. Nach dem Einschalten durchläuft der Transmitter interne Testfunktionen. Während dieses Vorgangs wird im Display eine Sequenz mit Geräteinformationen eingeblendet.
  • Seite 39 • Korrekten Sitz der Halterungen und Anschluss des Displaymoduls am Kopftransmitter überprüfen, . • Sofern vorhanden, Displaymodul mit anderem, passenden Kopftransmit- Keine Anzeige sichtbar tern testen, z. B. Endress+Hauser Kopftransmitter. Displaymodul ist defekt. Modul tauschen. Elektronik des Kopftransmitters ist Kopftransmitter tauschen.
  • Seite 40 Diagnose und Störungsbehebung iTEMP TMT82 Fehler Mögliche Ursache Behebung Leitungswiderstand des Sensors (2- Leitungswiderstand kompensieren. Leiter) wurde nicht kompensiert. Offset falsch eingestellt. Offset überprüfen. Sensor defekt. Sensor überprüfen. Anschluss des RTD’s falsch. Anschlussleitungen richtig anschließen (Klemmenplan). Fehlerstrom (≤ 3,6 mA oder Geräteprogrammierung ist fehlerhaft...
  • Seite 41 TMT82 Diagnose und Störungsbehebung Diagnoseinformation auf Vor-Ort-Anzeige A0014837 Anzeige bei Diagnoseverhalten Warnung Anzeige bei Diagnoseverhalten Alarm Statussignal in der Kopfzeile Status wird abwechselnd zum Hauptmesswert in Form des jeweiligen Buchstabens (M, C oder S) plus der defi- nierten Fehlernummer angezeigt.
  • Seite 42 Diagnose und Störungsbehebung iTEMP TMT82 Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Diagnoseereignis Statussignal Ereignisnummer Ereignistext ↓ ↓ ↓ Beispiel Sensorkorrosion 3-stellige Nummer Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung mit der höchsten Priorität angezeigt.
  • Seite 43 TMT82 Diagnose und Störungsbehebung Statussig- Diagno- nal ab Diagnose- severhal- Werk Kurztext Behebungsmaßnahme nummer ten ab Änderbar Werk Sensorverbindung 1. Elektronische Verdrahtung prüfen. Alarm 2. Sensor ersetzen. 3. Konfiguration der Anschlussart prüfen. 4. Service kontaktieren. Arbeitsbereich unterschrit- 1. Prozesstemperaturen prüfen.
  • Seite 44 Diagnose und Störungsbehebung iTEMP TMT82 Statussig- Diagno- nal ab Diagnose- severhal- Werk Kurztext Behebungsmaßnahme nummer ten ab Änderbar Werk Linearisierung 1. Konfiguration der Sensorparameter prü- Alarm fen. 2. Konfiguration der speziellen Sensorlinea- risierung prüfen. 3. Service kontaktieren. 4. Elektronik ersetzen.
  • Seite 45 TMT82 Wartung und Reinigung Datum Firmware Ver- Modifications Dokumentation sion 01/11 01.00.zz Original Firmware BA01028T/09/de/13.10 10/12 01.00.zz Keine Änderungen in Funktionalität und Bedienung. BA01028T/09/de/14.12 02/14 01.01.zz Funktionale Sicherheit (SIL3) BA01028T/09/de/15.13 02/17 01.01.zz Änderung Bedienungparameter für die Funktionale BA01028T/09/de/17.17 Sicherheit (SIL3) 04/19 01.02.zz...
  • Seite 46 3. Ersatzteile und Zubehör auswählen. 12.1 Gerätespezifisches Zubehör Zubehör für den Kopftransmitter Anzeigeeinheit TID10 für Endress+Hauser Kopftransmitter iTEMP TMT8x oder TMT7x, aufsteckbar Feldgehäuse TA30x für Endress+Hauser Kopftransmitter Adapter für Hutschienenmontage, DIN Rail Clip nach IEC 60715 (TH35) ohne Befestigungsschrauben Standard - DIN-Befestigungsset (2 Schrauben + Federn, 4 Sicherungsscheiben und 1 Abdeckkappe Displayste-...
  • Seite 47 • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Der Konfigurator steht auf der Endress+Hauser Website zur Verfügung unter: www.endress.com -> Klicken Sie auf "Corporate" -> wählen Sie Ihr Land -> klicken Sie auf "Produkte"...
  • Seite 48 Arbeitsabläufe zu digitalisieren, Wissen weiterzugeben und die Zusammen- arbeit zu verbessern. Auf der Grundlage jahrzehntelanger Erfahrung in der Prozessauto- matisierung bietet Endress+Hauser der Prozessindustrie ein IIoT-Ökosystem, mit dem Sie Erkenntnisse aus Daten gewinnen. Diese Erkenntnisse können zur Optimierung von Proz- essen eingesetzt werden, was zu einer höheren Anlagenverfügbarkeit, Effizienz und...
  • Seite 49 TMT82 Technische Daten Technische Daten 13.1 Eingang Messgröße Temperatur (temperaturlineares Übertragungsverhalten), Widerstand und Spannung. Messbereich Der Anschluss zweier voneinander unabhängiger Sensoren ist möglich . Die Messein- gänge sind galvanisch nicht voneinander getrennt. Min. Widerstandsthermometer Beschreibung α Messbereichsgrenzen Mess- (RTD) nach Standard...
  • Seite 50 Technische Daten iTEMP TMT82 Thermoelemente Min. Mess- Beschreibung Messbereichsgrenzen nach Standard spanne   Empfohlener Temperaturbereich: Typ A (W5Re-W20Re) (30) 0 … +2 500 °C (+32 … +4 532 °F) 0 … +2 500 °C (+32 … +4 532 °F) 50 K (90 °F) Typ B (PtRh30-PtRh6) (31) +40 …...
  • Seite 51 TMT82 Technische Daten Ausfallinformation Ausfallinformation nach NAMUR NE43: Sie wird erstellt, wenn die Messinformation ungültig ist oder fehlt. Es wird eine vollstän- dige Liste aller in der Messeinrichtung auftretenden Fehler ausgegeben. Messbereichsunterschreitung linearer Abfall von 4,0 … 3,8 mA Messbereichsüberschreitung...
  • Seite 52 Technische Daten iTEMP TMT82 Schreibschutz für Gerätepa- • Hardware: Schreibschutz für Kopftransmitter am optionalen Display mittels DIP-Schalter rameter • Software: Schreibschutz mittels Passwort Einschaltverzögerung • Bis Beginn der HART-Kommunikation, ca. 6 s , während Einschaltverzögerung = I ≤3,8 mA • Bis das erste gültige Messwert-Signal bei der HART-Kommunikation und am Stromaus- gang anliegt, ca.
  • Seite 53 TMT82 Technische Daten 13.4 Leistungsmerkmale Antwortzeit Die Messwertaktualisierung hängt vom Sensortyp und der Anschlussart ab und bewegt sich in folgenden Bereichen: Widerstandsthermometer (RTD) 0,9 … 1,5 s (abhängig von der Anschlussart 2/3/4-Leiter) Thermoelemente (TC) 1,1 s Vergleichsstelle 1,1 s Bei der Erfassung von Sprungantworten muss berücksichtigt werden, dass sich gege-...
  • Seite 54 Technische Daten iTEMP TMT82 Standard Bezeichnung Messbereich Messabweichung (±) –185 … +1 100 °C Pt50 (8) MA = ± (0,10 °C (0,18 °F) + 0,008% * (MW - MBA)) (–301 … +2 012 °F) GOST 6651-94 Pt100 (9) –200 … +850 °C (–328 … +1 562 °F) MA = ± (0,05 °C (0,09 °F) + 0,006% * (MW - MBA))
  • Seite 55 TMT82 Technische Daten MW = Messwert MBA = Messbereichsanfang des jeweiligen Sensors Gesamtmessabweichung des Transmitters am Stromausgang = √(Messabweichung digital² + Messabweichung D/A²) Beispielrechnung mit Pt100, Messbereich 0 … +200 °C (+32 … +392 °F), Umgebungstempe- ratur +25 °C (+77 °F), Versorgungsspannung 24 V: Messabweichung digital = 0,06 °C+ 0,006% x (200 °C - (-200 °C)):...
  • Seite 56 Technische Daten iTEMP TMT82 Sensorabgleich Sensor-Transmitter-Matching RTD-Sensoren gehören zu den linearsten Temperaturmesselementen. Dennoch muss der Ausgang linearisiert werden. Zur signifikanten Verbesserung der Temperaturmessgenau- igkeit ermöglicht das Gerät die Verwendung zweier Methoden: • Callendar-Van-Dusen-Koeffizienten (Pt100 Widerstandsthermometer) Die Callendar-Van-Dusen-Gleichung wird beschrieben als: R T = R 0 [1+AT+BT²+C(T-100)T³]...
  • Seite 57 TMT82 Technische Daten Umgebungstemperatur: Versorgungsspannung: Bezeichnung Standard Effekt (±) pro 1 °C (1,8 °F) Änderung Effekt (±) pro V Änderung 0,002% * (MW - MBA), 0,002% * (MW - MBA), Pt1000 (4) mindestens mindestens 0,004 °C (0,007 °F) 0,004 °C (0,007 °F) ≤...
  • Seite 58 Technische Daten iTEMP TMT82 Umgebungstemperatur: Versorgungsspannung: Bezeichnung Standard Effekt (±) pro 1 °C (1,8 °F) Änderung Effekt (±) pro V Änderung 0,003% * (MW - MBA), 0,003% * (MW - MBA), Typ K (36) mindestens mindestens 0,013 °C (0,023 °F) 0,013 °C (0,023 °F)
  • Seite 59 TMT82 Technische Daten Bezeichnung Standard Langzeitdrift (±) Cu50 (10) 0,06 °C (0,10 °F) 0,09 °C (0,16 °F) 0,11 °C (0,20 °F) ≤ 0,015% * (MW - MBA) oder ≤ 0,024% * (MW - MBA) oder ≤ 0,027% * (MW - MBA) oder...
  • Seite 60 Technische Daten iTEMP TMT82 Langzeitdrift Analogausgang Langzeitdrift D/A (±) nach 1 Jahr nach 3 Jahren nach 5 Jahren 0,021% 0,029% 0,031% Prozentangaben bezogen auf die konfigurierte Messspanne des analogen Ausgangssignals. Einfluss der Vergleichs- • Pt100 DIN IEC 60751 Kl. B (interne Vergleichsstelle bei Thermoelementen TC) stelle •...
  • Seite 61 TMT82 Technische Daten Schutzart • Kopftransmitter mit Schraubklemmen: IP 20, mit Push-in-Klemmen: IP 30. Im eingebau- ten Zustand vom verwendeten Anschlusskopf oder Feldgehäuse abhängig. • Bei Einbau in ein Gehäuse für die Feldmontage mit separatem Anschlussklemmenraum: IP 67, NEMA Type 4x •...
  • Seite 62 Technische Daten iTEMP TMT82 A0007672  18 Ausführung mit Push-in-Klemmen. Abmessungen sind identisch mit der Ausführung mit Schraubklem- men, außer Gehäusehöhe. Hutschienentransmitter 17.5 (0.69) 114.9 (4.52) A0017808 Feldgehäuse Alle Feldgehäuse weisen eine interne Geometrie gemäß DIN EN 50446, Form B auf.
  • Seite 63 TMT82 Technische Daten TA30A mit Displayfenster im Deckel Spezifikation • Zwei Kabeleingänge 107.5 (4.23) • Material: Aluminium, Beschichtung aus Polyesterpulver Dichtungen: Silikon • Schutzart: • IP66/68 (NEMA Type 4x Encl.) • Für ATEX: IP66/67 • Kabeleingang Verschraubungen: ½" NPT und M20x1,5 •...
  • Seite 64 Technische Daten iTEMP TMT82 TA30H mit Displayfenster im Deckel Spezifikation • Druckgekapselte (XP) Ausführung, explosionsgeschützt, 125 (4.92) Deckel geschraubt, mit Verliersicherung, mit zwei Kabelein- gängen • Schutzklasse: IP 66/68, NEMA Type 4x Encl. Ex-Version: IP 66/67 • Werkstoff: • Aluminium mit Beschichtung aus Polyesterpulver •...
  • Seite 65 TMT82 Technische Daten TA30H mit drei Kabeleingängen und Dis- Spezifikation playfenster im Deckel • Druckgekapselte (XP) Ausführung, explosionsgeschützt, Deckel 125 (4.92) geschraubt, mit Verliersicherung, mit drei Kabeleingängen (2 Eingänge frontseitig, 1 Eingang unten), mit Erdungsschraube • Schutzklasse: NEMA Type 4x Encl.
  • Seite 66 Technische Daten iTEMP TMT82 Gehäuse für die Feldmontage mit separa- Spezifikation tem Anschlussklemmenraum • Getrennter Elektronik- und Anschlussklemmenraum • Anzeige drehbar in 90°-Schritten • Material: Druckguss-Aluminiumgehäuse AlSi10Mg mit Pul- verbeschichtung auf Polyesterbasis • Kabeleinführung: 2x ½" NPT, 2x M20x1,5 • Schutzklasse: IP67, NEMA Type 4x •...
  • Seite 67 TMT82 Technische Daten Funktionale Sicherheit SIL 2/3 (Hardware/Software) zertifiziert nach: • IEC 61508-1:2010 (Management) • IEC 61508-2:2010 (Hardware) • IEC 61508-3:2010 (Software) Zertifizierung HART Der Temperaturtransmitter ist von der FieldComm Group registriert. Das Gerät erfüllt die Anforderungen der FieldComm Group HART Specifications, Revision 7.
  • Seite 68 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Bedienmenü und Parameterbeschreibung In den folgenden Tabellen sind alle Parameter aufgeführt, die die Bedienmenüs: "Setup", "Diagnose" und "Experte" enthalten. Die Angabe der Seitenzahl verweist auf die zugehörige Beschreibung des Parameters. Abhängig von der Parametrierung sind nicht alle Untermenüs und Parameter in jedem Gerät verfügbar.
  • Seite 69 TMT82 Bedienmenü und Parameterbeschreibung Setup → Erweitertes Setup→ Stromausgang → Ausgangsstrom →  86 Messmodus →  86 Bereichsverletzung Kategorie →  87 Fehlerverhalten →  87 Fehlerstrom →  87 Stromtrimmung 4 mA →  88 Stromtrimmung 20 mA →...
  • Seite 70 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Diagnose → Geräteinformation → Messstellenbezeichnung →  75 Seriennummer →  99 Firmwareversion →  99 Gerätename →  99 Bestellcode →  99 Konfigurationszähler →  100 Diagnose → Messwerte → Wert Sensor 1 →...
  • Seite 71 TMT82 Bedienmenü und Parameterbeschreibung Experte → System → Administration → Gerät zurücksetzen →  94 Schreibschutzcode definieren →  94 Experte → Sensorik → Sensor n → Sensortyp n →  76 Anschlussart n →  76 2-Leiter Kompensation n →...
  • Seite 72 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Anfang Messbereich →  79 Ende Messbereich →  80 Bereichsverletzung Kategorie →  87 Fehlerverhalten →  87 Fehlerstrom →  87 Stromtrimmung 4 mA →  88 Stromtrimmung 20 mA →  88 Experte →...
  • Seite 73 TMT82 Bedienmenü und Parameterbeschreibung Min. Updatezeit →  120 Max. Updatezeit →  120 Experte → Diagnose → Aktuelle Diagnose →  96 Letzte Diagnose 1 →  96 Reset Backup →  96 Betriebszeit →  96 Experte →...
  • Seite 74 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Gerätetemperatur Max →  101 Gerätetemperatur Min/Max →  102 zurücksetzen n = Anzahl der Sensoreingänge (1 und 2) Experte → Diagnose → Simulation → Simulation Stromausgang →  102 Wert Stromausgang →  102...
  • Seite 75 TMT82 Bedienmenü und Parameterbeschreibung 14.1 Menü "Setup" Hier stehen alle Parameter, die zur Grundeinstellung des Gerätes dienen, zur Verfügung. Mit diesem eingeschränkten Parametersatz kann der Transmitter in Betrieb genommen werden. n = Platzhalter für Anzahl der Sensoreingänge (1 und 2)
  • Seite 76 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Werkseinstellung EH_TMT82_Seriennummer Einheit Navigation Setup → Einheit Experte → System → Einheit Beschreibung Auswahl der Maßeinheit für alle Messwerte. Auswahl • °C • °F • K • °R • Ohm • mV Werkseinstellung °C Sensortyp n Navigation Setup →...
  • Seite 77 TMT82 Bedienmenü und Parameterbeschreibung Voraussetzung Als Sensortyp muss ein RTD-Sensor angegeben sein. Beschreibung Auswahl der Anschlussart des Sensors. Auswahl • Sensor 1 (Anschlussart 1): 2-Leiter, 3-Leiter, 4-Leiter • Sensor 2 (Anschlussart 2): 2-Leiter, 3-Leiter Werkseinstellung • Sensor 1 (Anschlussart 1): 4-Leiter •...
  • Seite 78 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Auswahl • Keine Kompensation: Es wird keine Temperaturkompensation verwendet. • Interne Messung: Interne Vergleichsstellentemperatur wird verwendet. • Vorgabewert: Fixer Vorgabewert wird verwendet. • Messwert Sensor 2: Messwert von Sensor 2 wird verwendet. Die Auswahl Messwert Sensor 2 ist für den Parameter Vergleichsstelle 2 nicht möglich.
  • Seite 79 TMT82 Bedienmenü und Parameterbeschreibung Auswahl • Sensor 1 (Messwert) • Sensor 2 (Messwert) • Gerätetemperatur • Mittelwert der beiden Messwerte: 0,5 x (SV1+SV2) • Differenz zwischen Sensor 1 und Sensor 2: SV1-SV2 • Sensor 1 (Backup Sensor 2): Bei Ausfall von Sensor 1 wird automatisch der Wert von Sensor 2 zum ersten HART-Wert (PV): Sensor 1 (ODER Sensor 2) •...
  • Seite 80 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Beschreibung Zuordnung eines Messwertes zum Stromwert 4 mA. Der einstellbare Grenzwert ist von der verwendeten Sensorart im Parameter Sensor- typ und der zugeordneten Messgröße im Parameter Zuordnung Stromausgang (PV) abhängig. Eingabe Abhängig vom Sensortyp und der Zuordnung Stromausgang (PV).
  • Seite 81 TMT82 Bedienmenü und Parameterbeschreibung ↓ 4. Grenzwert für Drift-/Differenzüberwachung auf gewünschten Wert einstellen. ↓ 5. Ende A0014782  19 Drift/Differenzüberwachung Grenzwertunterschreitung Grenzwertüberschreitung Drift Oberer (+) bzw. unterer (-) Grenzwert Zeit Diagnoseereignis, Statussignal wird erzeugt Freigabecode eingeben Navigation Setup → Erweitertes Setup → Freigabecode eingeben Experte →...
  • Seite 82 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Zusätzliche Informationen Über diesen Parameter wird auch der Software-Geräteschreibschutz ein- bzw. ausgeschal- tet. HINWEIS Das Gerät befindet sich nicht im SIL-Mode. ‣ Den Freigabecode 7452 unter keinen Umständen eingeben. Dieser Code ist ausdrück- lich nur für die SIL-Mode Aktivierung bestimmt.
  • Seite 83 TMT82 Bedienmenü und Parameterbeschreibung Navigation Setup → Erweitertes Setup → Status Verriegelung Experte → Status Verriegelung Beschreibung Anzeige des Status der Geräteverriegelung. Der DIP-Schalter für die Hardware-Verriege- lung ist auf dem Displaymodul angebracht. Bei aktivem Schreibschutz ist der Schreibzugriff auf die Parameter gesperrt.
  • Seite 84 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Auswahl • Wartungsbedarf (M) • Ausfall (F) Werkseinstellung Wartungsbedarf (M) Drift-/Differenzüberwachung Navigation Setup → Erweitertes Setup → Sensorik → Drift-/Differenzüberwachung Experte → Sensorik → Diagnoseeinstellungen → Drift-/Differenzüberwachung Beschreibung Auswahl, ob das Gerät auf eine Über- oder Unterschreitung des Drift-/Differenzgrenzwerts reagiert.
  • Seite 85 TMT82 Bedienmenü und Parameterbeschreibung Navigation Setup → Erweitertes Setup → Sensorik → Drift/Differenz Alarmverzögerung Experte → Sensorik → Diagnoseeinstellungen → Drift/Differenz Alarmverzögerung Voraussetzung Der Parameter Drift/Differenzüberwachung muss mit Auswahl Überschreitung (Drift) oder Unterschreitung aktiviert sein. →  84 Beschreibung Alarmverzögerung der Drifterkennungsüberwachung.
  • Seite 86 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Die Stromtrimmung dient der Kompensation des Analogausgangs (D/A-Wandlung). Dabei kann der Ausgangsstrom des Transmitters so angepasst werden, dass dieser zum erwarte- ten Wert am übergeordneten System passt. HINWEIS Die Stromtrimmung hat keinen Einfluss auf den digitalen HART-Wert. Dies kann dazu führen, dass sich der angezeigte Messwert auf dem aufgesteckten Display vom...
  • Seite 87 TMT82 Bedienmenü und Parameterbeschreibung Auswahl • Standard • Invertiert Werkseinstellung Standard Bereichsverletzung Kategorie Navigation Setup → Erweitertes Setup → Stromausgang → Bereichsverletzung Kategorie Experte → Ausgang → Bereichsverletzung Kategorie Beschreibung Auswahl der Kategorie (Statussignal), wie das Gerät beim Verlassen des eingestellten Messbereichs reagiert.
  • Seite 88 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Stromtrimmung 4 mA Navigation Setup → Erweitertes Setup → Stromausgang → Stromtrimmung 4 mA Experte → Ausgang → Stromtrimmung 4 mA Beschreibung Einstellen des Korrekturwerts für den Stromausgang am Messbereichsanfang bei 4 mA . Eingabe 3,85 …...
  • Seite 89 TMT82 Bedienmenü und Parameterbeschreibung Format Anzeige Navigation Setup → Erweitertes Setup → Anzeige → Format Anzeige Experte → System → Anzeige → Format Anzeige Beschreibung Auswahl der Messwertdarstellung auf der Vor-Ort-Anzeige. Die Darstellungform Mess- wert oder Messwert mit Bargraph kann eingestellt werden.
  • Seite 90 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Werkseinstellung Prozesswert 1. Nachkommastellen Navigation Setup → Erweitertes Setup → Anzeige → 1. Nachkommastellen Experte → System → Anzeige → 1. Nachkommastellen Voraussetzung In Parameter 1. Anzeigewert ist ein Messwert festgelegt →  89. Beschreibung Auswahl der Anzahl an Nachkommastellen für den Anzeigewert.
  • Seite 91 TMT82 Bedienmenü und Parameterbeschreibung Voraussetzung In Parameter 2. Anzeigewert ist ein Messwert festgelegt. Beschreibung Auswahl der Anzahl an Nachkommastellen für den Anzeigewert. Diese Einstellung beein- flusst nicht die Mess- oder Rechengenauigkeit des Gerätes. Bei der Auswahl Automatisch wird auf dem Display immer die maximal mögliche Anzahl der Nachkommastellen angezeigt.
  • Seite 92 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Auswahl • x • x.x • x.xx • x.xxx • x.xxxx • Automatisch Werkseinstellung Automatisch Untermenü "SIL" Dieses Menü erscheint nur, wenn das Gerät mit der Option ' S IL-Modus' bestellt wurde. Der Parameter SIL Option zeigt an, ob das Gerät im SIL-Modus betrieben werden kann.
  • Seite 93 TMT82 Bedienmenü und Parameterbeschreibung Anzeige • Überprüfe SIL Option • Startup in Normalbetrieb • Selbstdiagnose • Normaler Betrieb • Download aktiv • SIL-Modus aktiv • Start sichere Parametrierung • Sichere Parametrierung aktiv • Parameterwerte speichern • Parameterprüfung • Neustart bevorstehend •...
  • Seite 94 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Voraussetzung Der Parameter Betriebszustand zeigt SIL-Modus aktiv an. Beschreibung Mit diesem Parameter kann die Fehlererkennung und der sichere Zustand des Geräts getestet werden. Auswahl • An • Aus Werkseinstellung Untermenü "Administration" Gerät zurücksetzen Navigation Setup → Erweitertes Setup → Administration → Gerät zurücksetzen Experte →...
  • Seite 95 TMT82 Bedienmenü und Parameterbeschreibung Werkseinstellung Der Geräteschreibschutz ist bei Auslieferung mit dieser Werkseinstellung nicht aktiv. Zusätzliche Informationen • Aktivieren des Geräteschreibschutzes: Hierzu wird im Parameter Freigabecode einge- ben ein Wert eingetragen, der nicht dem hier definierten Schreibschutzcode entspricht. • Deaktivieren des Geräteschreibschutzes: Bei aktivem Geräteschreibschutz den definier- ten Schreibschutzcode im Parameter Freigabecode eingeben eingeben.
  • Seite 96 Bedienmenü und Parameterbeschreibung iTEMP TMT82 14.2 Menü "Diagnose" Alle Informationen, die das Gerät, den Gerätestatus und die Prozessbedingungen beschrei- ben, sind in dieser Gruppe zu finden. Aktuelle Diagnose 1 Navigation Diagnose → Aktuelle Diagnose 1 Experte → Diagnose → Aktuelle Diagnose 1 Beschreibung Anzeige der aktuell aufgetretenen Diagnosemeldung.
  • Seite 97 TMT82 Bedienmenü und Parameterbeschreibung Navigation Diagnose → Betriebszeit Experte → Diagnose → Betriebszeit Beschreibung Anzeige der Zeitdauer, die das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist. Anzeige Stunden (h) 14.2.1 Untermenü "Diagnoseliste" In diesem Untermenü werden bis zu 3 aktuell anstehende Diagnosemeldungen angezeigt.
  • Seite 98 Bedienmenü und Parameterbeschreibung iTEMP TMT82 14.2.2 Untermenü "Ereignislogbuch" Letzte Diagnose n n = Anzahl der Diagnosemeldungen (n = 1...5) Navigation Diagnose → Diagnoseliste → Letzte Diagnose n Experte → Diagnose → Diagnoseliste → Letzte Diagnose n Beschreibung Anzeige der in der Vergangenheit aufgetretenen Diagnosemeldungen. Die letzten 5 Mel- dungen werden chronologisch aufgeführt.
  • Seite 99 Anzeige der Seriennummer des Geräts. Sie befindet sich auch auf dem Typenschild. Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer...
  • Seite 100 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Konfigurationszähler Navigation Diagnose → Geräteinformation → Konfigurationszähler Experte → Diagnose → Geräteinformation → Konfigurationszähler Beschreibung Anzeige des Zählerstandes für Änderungen von Geräteparametern. Statische Parameter, deren Wert sich während der Optimierung oder Konfiguration ändern, bewirken das Inkrementieren dieses Parameters um 1. Dies unterstützt die Parameterversionsführung.
  • Seite 101 TMT82 Bedienmenü und Parameterbeschreibung Beschreibung Anzeige der minimalen in der Vergangenheit gemessenen Temperatur am Sensoreingang 1 oder 2 (Schleppzeiger). Sensor n Max-Wert n = Platzhalter für Anzahl der Sensoreingänge (1 und 2) Navigation Diagnose → Messwerte → Min/Max-Werte → Sensor n Max-Wert Experte →...
  • Seite 102 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Gerätetemp. Min/Max zurücksetzen Navigation Diagnose → Messwerte → Min/Max-Werte → Gerätetemp. Min/Max zurücksetzen Experte → Diagnose → Messwerte → Min/Max-Werte → Gerätetemp. Min/Max zurücksetzen Beschreibung Setzt die Schleppzeiger der minimalen und maximalen gemessenen Elektroniktemperatu- ren zurück.
  • Seite 103 TMT82 Bedienmenü und Parameterbeschreibung Eingabe 3,58 … 23,0 mA Werkseinstellung 3,58 mA Endress+Hauser...
  • Seite 104 Bedienmenü und Parameterbeschreibung iTEMP TMT82 14.3 Menü "Experte" Die Parametergruppen für das Experten-Setup beinhalten alle Parameter der Bedien- menüs "Setup" und "Diagnose" sowie zusätzliche Parameter, die ausschließlich für die Experten vorbehalten sind. In diesem Kapitel sind die Beschreibungen der zusätzli- chen Parameter zu finden.
  • Seite 105 TMT82 Bedienmenü und Parameterbeschreibung Werkseinstellung 50 Hz Gerätetemperatur Alarm →  83 Navigation Experte → System → Gerätetemperatur Alarm Untermenü "Anzeige" →  88 Untermenü "Administration" →  94 14.3.2 Untermenü "Sensorik" Untermenü "Sensor 1/2" n = Platzhalter für Anzahl der Sensoreingänge (1 und 2)
  • Seite 106 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Untermenü "Sensor Trimmung" Abgleich des Sensorfehlers (Sensortrimmung) Die Sensortrimmung dient zur Anpassung des tatsächlichen Sensorsignals an die im Transmitter hinterlegte Linearisierung des gewählten Sensortyps. Die Sensortrimmung wird, im Vergleich zum Sensor-Transmitter-Matching, nur am Anfangs- und Endwert durchgeführt und erreicht dadurch nicht gleich hohe Genauigkeit.
  • Seite 107 TMT82 Bedienmenü und Parameterbeschreibung Navigation Experte → Sensorik → Sensor n → Sensor Trimmung → Sensor Trimmung Anfangs- wert Voraussetzung Die Option Kundenspezifisch ist im Parameter Sensor Trimmung aktiviert→  106 . Beschreibung Unterer Punkt für linearen Kennlinienabgleich (Offset und Steigung werden dadurch beeinflusst).
  • Seite 108 Bedienmenü und Parameterbeschreibung iTEMP TMT82 ↓ 5. Anschlussart z. B. 3-Leiter auswählen. ↓ 6. Untere und obere Sensorgrenzen einstellen. ↓ 7. Die 4 Koeffizienten A, B, C und R0 eintragen. ↓ 8. Wird bei einem zweiten Sensor ebenfalls eine spezielle Linearisierung verwendet, Schritte 2 bis 6 wiederho- len.
  • Seite 109 TMT82 Bedienmenü und Parameterbeschreibung Beschreibung Einstellen des R0-Wertes für die Linearisierung mit dem Callendar/Van Dusen Polynom. Eingabe 10 … 2 000 Ohm Werkseinstellung 100,000 Ohm Call./v. Dusen-Koeff. A, B und C Navigation Experte → Sensorik → Sensor n → Linearisierung → Call./v. Dusen-Koeff. A, B, C Voraussetzung Im Parameter Sensortyp ist die Auswahl RTD Platin (Callendar/Van Dusen) aktiviert.
  • Seite 110 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Untermenü "Diagnoseeinstellungen" Kalibrierzähler Start Navigation Experte → Sensorik → Diagnoseeinstellungen → Kalibrierzähler Start Beschreibung Auswahl um den Kalibrierzähler zu steuern. • Die Dauer (in Tagen) des Countdowns wird mit dem Parameter Kalibrierzähler Startwert festgelegt. • Das Statussignal bei Erreichung des Grenzwertes wird mit dem Parameter Kalib- rierzähler Alarm Kategorie festgelegt.
  • Seite 111 TMT82 Bedienmenü und Parameterbeschreibung Navigation Experte → Sensorik → Diagnoseeinstellungen → Zählwert Beschreibung Anzeige der verbleibenden Zeit bis zur nächsten Kalibrierung. Der Countdown des Kalibrierzählers läuft nur, wenn das Gerät aktiv ist. Beispiel: Wenn der Kalibrierzähler am 1.1.2023 auf 365 Tage eingestellt wird und das Gerät 100 Tage stromlos ist, dann erscheint der Alarm für die Kalibrierung am...
  • Seite 112 Bedienmenü und Parameterbeschreibung iTEMP TMT82 HART-Kurzbeschreibung Navigation Experte → Kommunikation → HART-Konfiguration → HART-Kurzbeschreibung Beschreibung Definition einer Kurzbeschreibung für die Messstelle. Eingabe Bis zu 8 alphanumerische Zeichen (Buchstaben, Zahlen, Sonderzeichen) Werkseinstellung SHORTTAG HART-Adresse Navigation Experte → Kommunikation → HART-Konfiguration → HART-Adresse Beschreibung Definition der HART-Adresse des Gerätes.
  • Seite 113 TMT82 Bedienmenü und Parameterbeschreibung Konfiguration geändert Flag zurücksetzen Navigation Experte → Kommunikation → HART-Konfiguration → Konfiguration geändert Flag zurücksetzen Beschreibung Rücksetzung der Information Konfiguration geändert durch einen Master (Primär oder Sekundär). Untermenü "HART-Info" Gerätetyp Navigation Experte → Kommunikation → HART-Info → Gerätetyp Beschreibung Anzeige der Gerätetyps, mit dem das Gerät bei der HART FieldComm Group registriert ist.
  • Seite 114 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Navigation Experte → Kommunikation → HART-Info → Hersteller-ID Experte → Diagnose → Geräteinformation → Hersteller-ID Beschreibung Anzeige der Hersteller-ID, unter der das Gerät bei der HART FieldComm Group registriert ist. Werkseinstellung 0x11 (hexadezimal) oder 17 (dezimal)
  • Seite 115 TMT82 Bedienmenü und Parameterbeschreibung Softwarerevision Navigation Experte → Kommunikation → HART-Info → Softwarerevision Beschreibung Anzeige der Softwarerevision des Gerätes. HART-Datum Navigation Experte → Kommunikation → HART-Info → HART-Datum Beschreibung Definition einer Datumsinformation zur individuellen Verwendung. Eingabe Datum im Format Jahr-Monat-Tag (JJJJ-MM-TT)
  • Seite 116 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Navigation Experte → Kommunikation → HART-Ausgang → PV Beschreibung Anzeige des ersten HART-Wertes Sensor-Backup zurücksetzen →  79 Navigation Setup → Sensor-Backup zurücksetzen Experte → Kommunikation → HART-Ausgang → Sensor-Backup zurücksetzen Zuordnung SV Navigation Experte → Kommunikation → HART-Ausgang → Zuordnung SV Beschreibung Zuordnung einer Messgröße zum zweiten HART-Wert (SV)
  • Seite 117 TMT82 Bedienmenü und Parameterbeschreibung Beschreibung Anzeige des dritten HART-Wertes Zuordnung QV Navigation Experte → Kommunikation → HART-Ausgang → Zuordnung QV Beschreibung Zuordnung einer Messgröße zum vierten HART-Wert (QV) Auswahl Siehe Parameter Zuordnung Stromausgang (PV) →  115 Werkseinstellung Sensor 1 Navigation Experte →...
  • Seite 118 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Beschreibung Auswahl des Kommandos, dessen Antwort im aktivierten Burst-Modus zum HART-Master gesendet wird. Auswahl • Kommando 1 Auslesen der primären Variable • Kommando 2 Auslesen des Stroms und des Hauptmesswerts in Prozent • Kommando 3 Auslesen der dynamischen HART-Variablen und des Stroms •...
  • Seite 119 TMT82 Bedienmenü und Parameterbeschreibung Auswahl • Sensor 1 (Messwert) • Sensor 2 (Messwert) • Gerätetemperatur • Mittelwert der beiden Messwerte: 0.5 x (SV1+SV2) • Differenz zwischen Sensor 1 und Sensor 2: SV1-SV2 • Sensor 1 (Backup Sensor 2): Bei Ausfall von Sensor 1 wird automatisch der Wert von Sensor 2 zum ersten HART-Wert (PV): Sensor 1 (OR Sensor 2) •...
  • Seite 120 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Navigation Experte → Kommunikation → Burst Konfiguration 1...3 → Burst-Triggerwert Voraussetzung Dieser Parameter kann nur ausgewählt werden, wenn die Auswahl Burst Modus aktiviert ist. Beschreibung Eingabe des Werts, der zusammen mit dem Triggermodus den Zeitpunkt der Burst-Nach- richt 1 bestimmt.
  • Seite 121 TMT82 Bedienmenü und Parameterbeschreibung Untermenü "Geräteinformation" Erweiterter Bestellcode 1...3 Navigation Diagnose → Geräteinformation → Erweiterter Bestellcode 1-3 Experte → Diagnose → Geräteinformation → Erweiterter Bestellcode 1-3 Beschreibung Anzeige des ersten, zweiten und/oder dritten Teils des erweiterten Bestellcodes. Dieser ist aufgrund der Zeichenlänge in max.
  • Seite 122 Bedienmenü und Parameterbeschreibung iTEMP TMT82 Hersteller Navigation Diagnose → Geräteinformation → Hersteller Experte → Diagnose → Geräteinformation → Hersteller Beschreibung Anzeige des Herstellernamens. Hardwarerevision Navigation Diagnose → Geräteinformation → Hardwarerevision Experte → Diagnose → Geräteinformation → Hardwarerevision Experte → Kommunikation → HART-Info → Hardwarerevision Beschreibung Anzeige der Hardwarerevision des Gerätes.
