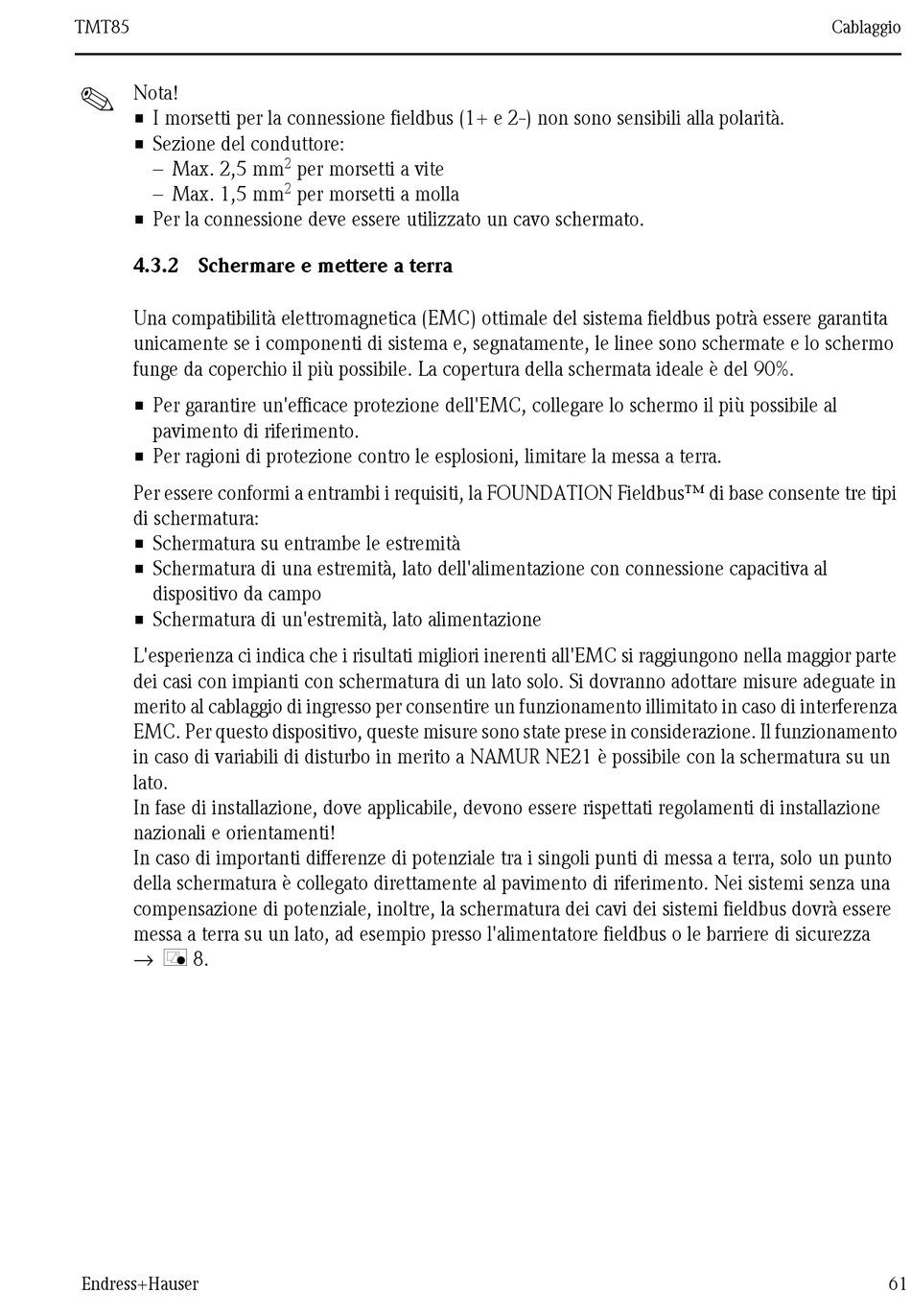

TMT85
!
Nota!
• I morsetti per la connessione fieldbus (1+ e 2-) non sono sensibili alla polarità.
• Sezione del conduttore:
– Max. 2,5 mm
– Max. 1,5 mm
• Per la connessione deve essere utilizzato un cavo schermato.
4.3.2 Schermare e mettere a terra
Una compatibilità elettromagnetica (EMC) ottimale del sistema fieldbus potrà essere garantita
unicamente se i componenti di sistema e, segnatamente, le linee sono schermate e lo schermo
funge da coperchio il più possibile. La copertura della schermata ideale è del 90%.
• Per garantire un'efficace protezione dell'EMC, collegare lo schermo il più possibile al
pavimento di riferimento.
• Per ragioni di protezione contro le esplosioni, limitare la messa a terra.
Per essere conformi a entrambi i requisiti, la FOUNDATION Fieldbus™ di base consente tre tipi
di schermatura:
• Schermatura su entrambe le estremità
• Schermatura di una estremità, lato dell'alimentazione con connessione capacitiva al
dispositivo da campo
• Schermatura di un'estremità, lato alimentazione
L'esperienza ci indica che i risultati migliori inerenti all'EMC si raggiungono nella maggior parte
dei casi con impianti con schermatura di un lato solo. Si dovranno adottare misure adeguate in
merito al cablaggio di ingresso per consentire un funzionamento illimitato in caso di interferenza
EMC. Per questo dispositivo, queste misure sono state prese in considerazione. Il funzionamento
in caso di variabili di disturbo in merito a NAMUR NE21 è possibile con la schermatura su un
lato.
In fase di installazione, dove applicabile, devono essere rispettati regolamenti di installazione
nazionali e orientamenti!
In caso di importanti differenze di potenziale tra i singoli punti di messa a terra, solo un punto
della schermatura è collegato direttamente al pavimento di riferimento. Nei sistemi senza una
compensazione di potenziale, inoltre, la schermatura dei cavi dei sistemi fieldbus dovrà essere
messa a terra su un lato, ad esempio presso l'alimentatore fieldbus o le barriere di sicurezza
→ å 8.
Endress+Hauser
2
per morsetti a vite
2
per morsetti a molla
Cablaggio
61
