Bedienung
26

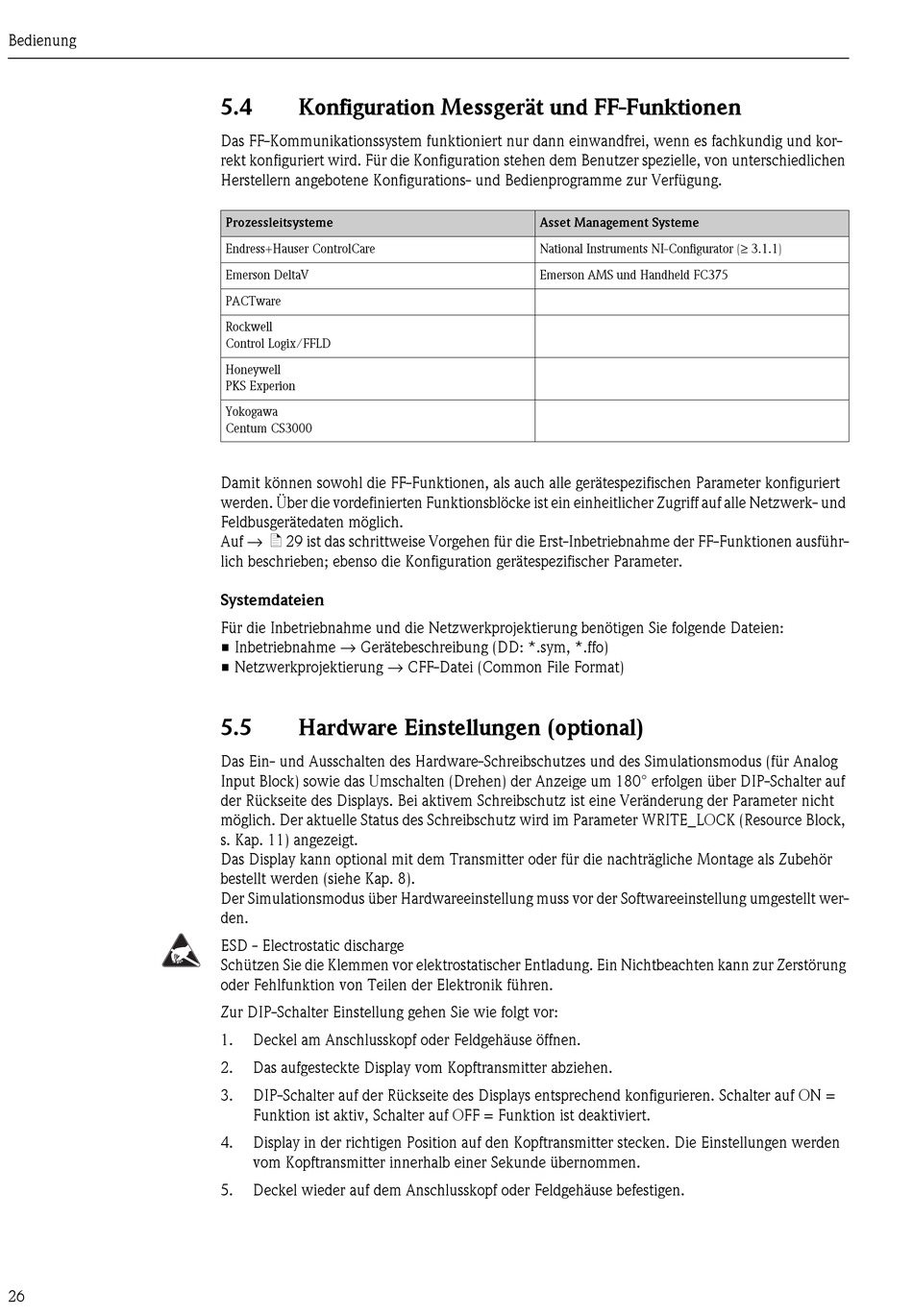

5.4
Konfiguration Messgerät und FF-Funktionen
Das FF-Kommunikationssystem funktioniert nur dann einwandfrei, wenn es fachkundig und kor-
rekt konfiguriert wird. Für die Konfiguration stehen dem Benutzer spezielle, von unterschiedlichen
Herstellern angebotene Konfigurations- und Bedienprogramme zur Verfügung.
Prozessleitsysteme
Endress+Hauser ControlCare
Emerson DeltaV
PACTware
Rockwell
Control Logix/FFLD
Honeywell
PKS Experion
Yokogawa
Centum CS3000
Damit können sowohl die FF-Funktionen, als auch alle gerätespezifischen Parameter konfiguriert
werden. Über die vordefinierten Funktionsblöcke ist ein einheitlicher Zugriff auf alle Netzwerk- und
Feldbusgerätedaten möglich.
Auf → ä 29 ist das schrittweise Vorgehen für die Erst-Inbetriebnahme der FF-Funktionen ausführ-
lich beschrieben; ebenso die Konfiguration gerätespezifischer Parameter.
Systemdateien
Für die Inbetriebnahme und die Netzwerkprojektierung benötigen Sie folgende Dateien:
• Inbetriebnahme → Gerätebeschreibung (DD: *.sym, *.ffo)
• Netzwerkprojektierung → CFF-Datei (Common File Format)
5.5
Hardware Einstellungen (optional)
Das Ein- und Ausschalten des Hardware-Schreibschutzes und des Simulationsmodus (für Analog
Input Block) sowie das Umschalten (Drehen) der Anzeige um 180° erfolgen über DIP-Schalter auf
der Rückseite des Displays. Bei aktivem Schreibschutz ist eine Veränderung der Parameter nicht
möglich. Der aktuelle Status des Schreibschutz wird im Parameter WRITE_LOCK (Resource Block,
s. Kap. 11) angezeigt.
Das Display kann optional mit dem Transmitter oder für die nachträgliche Montage als Zubehör
bestellt werden (siehe Kap. 8).
Der Simulationsmodus über Hardwareeinstellung muss vor der Softwareeinstellung umgestellt wer-
den.
ESD - Electrostatic discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung
oder Fehlfunktion von Teilen der Elektronik führen.
Zur DIP-Schalter Einstellung gehen Sie wie folgt vor:
1.
Deckel am Anschlusskopf oder Feldgehäuse öffnen.
2.
Das aufgesteckte Display vom Kopftransmitter abziehen.
3.
DIP-Schalter auf der Rückseite des Displays entsprechend konfigurieren. Schalter auf ON =
Funktion ist aktiv, Schalter auf OFF = Funktion ist deaktiviert.
4.
Display in der richtigen Position auf den Kopftransmitter stecken. Die Einstellungen werden
vom Kopftransmitter innerhalb einer Sekunde übernommen.
5.
Deckel wieder auf dem Anschlusskopf oder Feldgehäuse befestigen.
Asset Management Systeme
National Instruments NI-Configurator (≥ 3.1.1)
Emerson AMS und Handheld FC375
