Hardware Einstellungen (optional)

Hinweis!
Das Display kann optional mit dem Transmitter oder für die nachträgliche Montage als Zubehör
bestellt werden (siehe Kap. 8).
ESD - Electrostatic discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung
oder Fehlfunktion von Teilen der Elektronik führen.

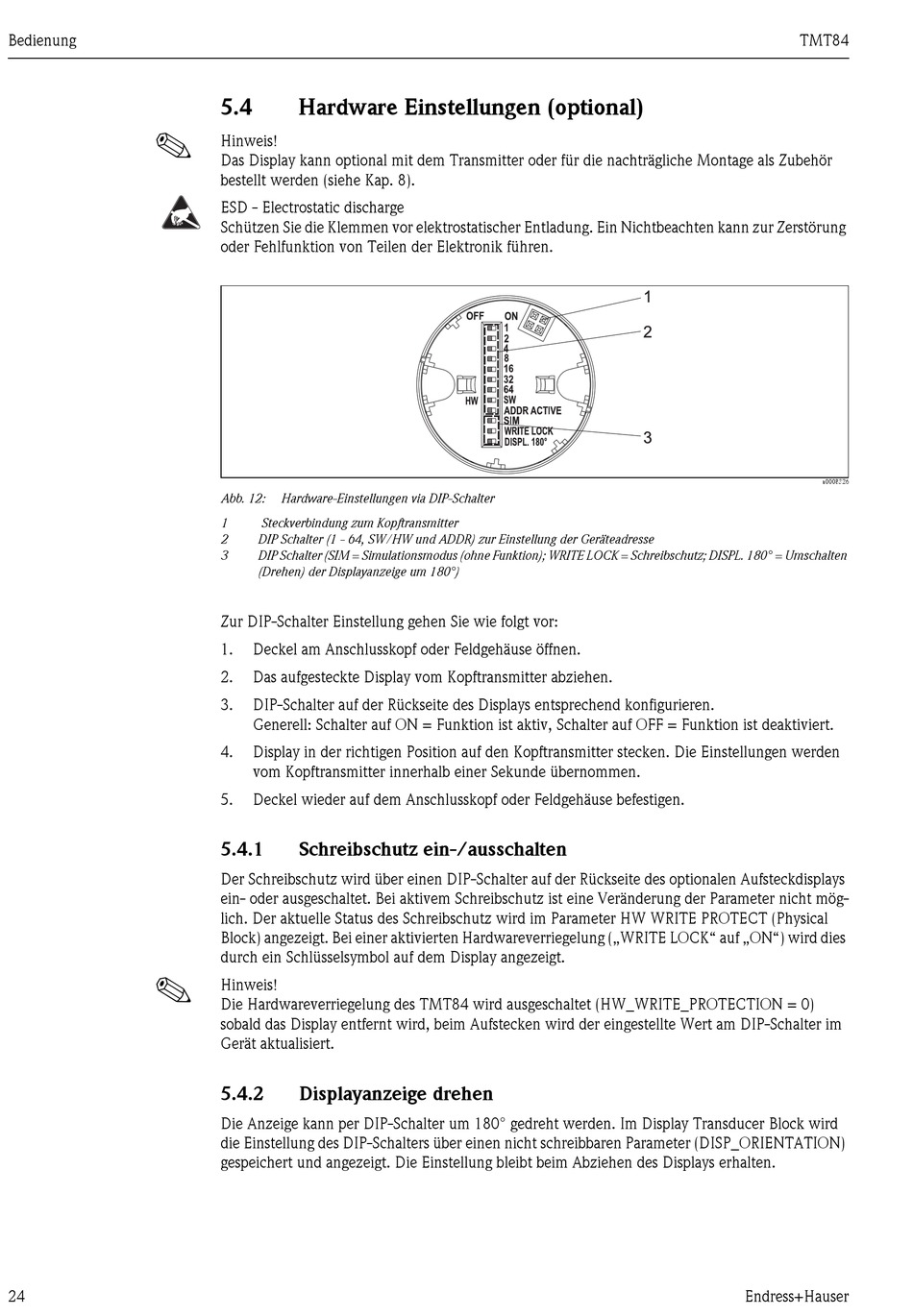

Abb. 12: Hardware-Einstellungen via DIP-Schalter
1 Steckverbindung zum Kopftransmitter
2 DIP Schalter (1 - 64, SW/HW und ADDR) zur Einstellung der Geräteadresse
3 DIP Schalter (SIM = Simulationsmodus (ohne Funktion); WRITE LOCK = Schreibschutz; DISPL. 180° = Umschalten
(Drehen) der Displayanzeige um 180°)
Zur DIP-Schalter Einstellung gehen Sie wie folgt vor:
1. Deckel am Anschlusskopf oder Feldgehäuse öffnen.
2. Das aufgesteckte Display vom Kopftransmitter abziehen.
3. DIP-Schalter auf der Rückseite des Displays entsprechend konfigurieren.
Generell: Schalter auf ON = Funktion ist aktiv, Schalter auf OFF = Funktion ist deaktiviert.
4. Display in der richtigen Position auf den Kopftransmitter stecken. Die Einstellungen werden
vom Kopftransmitter innerhalb einer Sekunde übernommen.
5. Deckel wieder auf dem Anschlusskopf oder Feldgehäuse befestigen.
5.4.1

Schreibschutz ein-/ausschalten

Der Schreibschutz wird über einen DIP-Schalter auf der Rückseite des optionalen Aufsteckdisplays
ein- oder ausgeschaltet. Bei aktivem Schreibschutz ist eine Veränderung der Parameter nicht mög-
lich. Der aktuelle Status des Schreibschutz wird im Parameter HW WRITE PROTECT (Physical
Block) angezeigt. Bei einer aktivierten Hardwareverriegelung („WRITE LOCK" auf „ON") wird dies
durch ein Schlüsselsymbol auf dem Display angezeigt.
Hinweis!
Die Hardwareverriegelung des TMT84 wird ausgeschaltet (HW_WRITE_PROTECTION = 0)
sobald das Display entfernt wird, beim Aufstecken wird der eingestellte Wert am DIP-Schalter im
Gerät aktualisiert.
5.4.2 Displayanzeige drehen
Die Anzeige kann per DIP-Schalter um 180° gedreht werden. Im Display Transducer Block wird
die Einstellung des DIP-Schalters über einen nicht schreibbaren Parameter (DISP_ORIENTATION)
gespeichert und angezeigt. Die Einstellung bleibt beim Abziehen des Displays erhalten.
